钢筋混凝土框架-钢桁架屋面奥林匹克游泳馆结构CAD施工图纸(基础设计等级)

附件详情

该项目为奥林匹克公园工程项目游泳馆，该项目地下一层，地上一层局部四层，基础形式为天然地基，条基，总建筑面积32252平方米。建筑设计结构形式为钢筋混凝土框架-钢结构桁架屋面结构，抗震设防烈度为7度，基础设计等级为乙级。

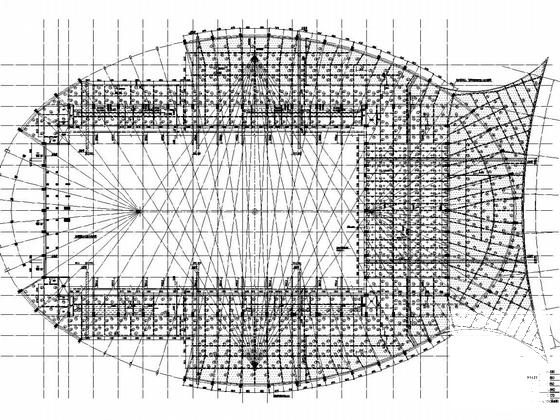

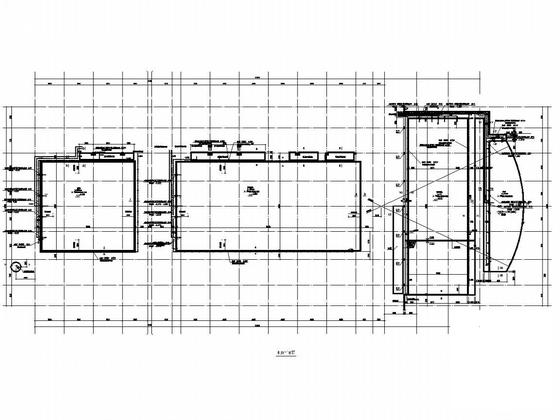

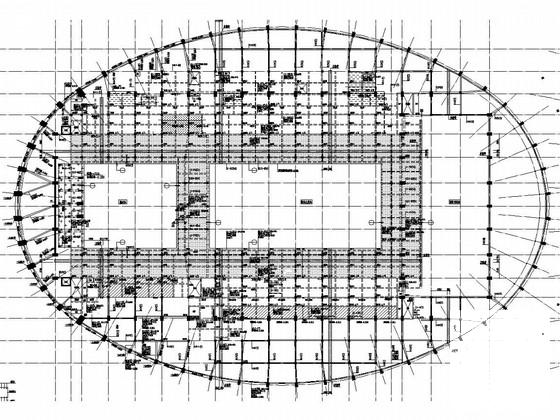

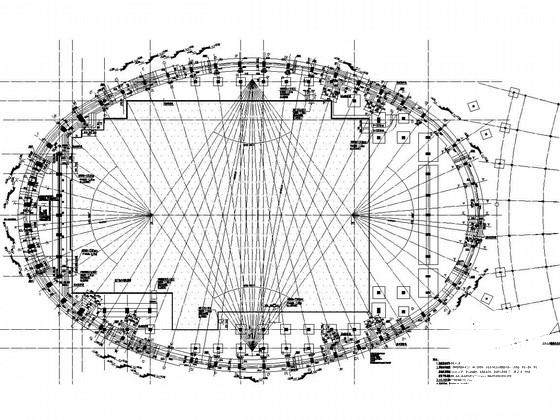

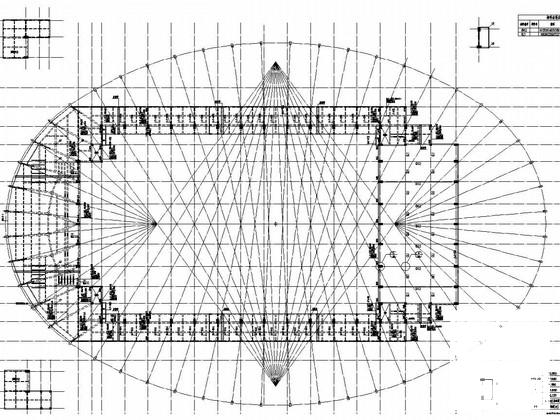

包括：结构设计总说明，环向条形基础平面图，框架柱平面图，地下室顶梁配筋图（X向），地下室顶梁配筋图（Y向），地下室顶板配筋图，一层顶板配筋图，一层顶梁配筋图（Y向），看台剖面图二，看台板配筋图等共计31张图。
