2栋12层学生公寓防排烟设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:宾馆,教育,其他
  • 建筑高度:多层建筑
  • 地上层数:12层
  • 地下层数:0层
  • 图纸设计深度:施工图
  • 设计内容:防排烟
  • 送风方式:其他
一、工程概况
建筑层数:地上12层
建筑类别:地上主要功能为:宿舍、设备用房。
设计内容:
1、防排烟设计。
2、通风设计。
二、防排烟设计
二至十二层内走道设置机械排烟系统。本项目仅在走道设置排烟,其中一个防烟分区的机械排烟量不小于13000m3/h。当一个排烟系统担负多个防烟分区排烟时,按同一防火分区中任意两个相邻防烟分区的排烟量之和的最大值计算。消防补风量按排烟量55%计,利用外窗、门缝等自然补风。
4#一层防排烟平面图
4#二层防排烟平面图
5#一层防排烟平面图
5#二层防排烟平面图
5#防排烟系统图
屋面排烟风机大样图

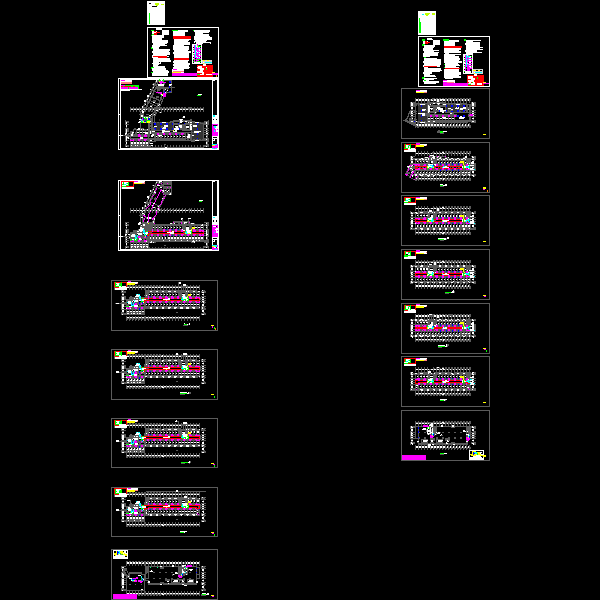

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
