2层商业楼空调工程CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4100平方米
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计内容:空调,通风
  • 冷热源:空气源热泵
  • 空调系统:空气-水系统
  • 项目所在地:北京

附件详情

  • 设计施工说明
  • 资料目录
  • 空调风管平面图
  • 空调水管平面图

附件详情

该项目为北京某商业楼空调工程,地上二层,地下一层,总建筑面积为4100平米。设计内容: 通风空调系统
空调部分:1)、空调夏季冷源为设于室外的8台风冷热泵机组供给,供回水温度为7/12℃,与其配合的冷冻水泵两台(互为备用)。2)、该项目空调冷负荷为544Kw。3)、空调系统为风冷水机系统。采用气压罐定压,补水采用软化水,全自动软化水补水系统设在临近商务会所地下层换热站内。4)、空调系统控制:空调机组送风温度通过控制室内盘管的起停来实现....图纸8张。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

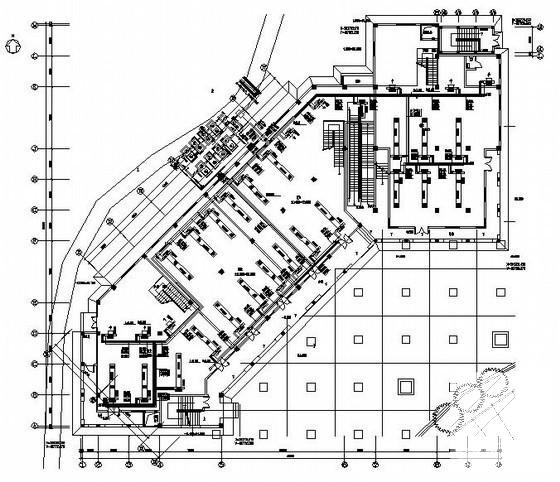

  • 2层商业楼空调工程CAD施工图纸 - 1
    第 1 张图

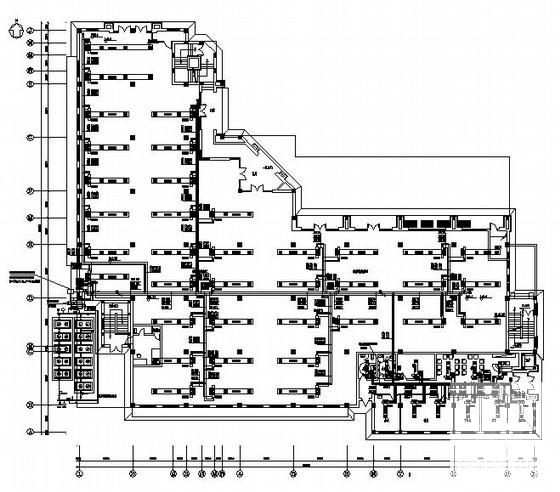

  • 2层商业楼空调工程CAD施工图纸 - 2
    第 2 张图
  • 2层商业楼空调工程CAD施工图纸 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
