21层商业银行空调系统CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,商业
建筑高度类型：高层建筑
建筑设计面积：27849平方米
建筑地上层数：21层
图纸设计深度：施工图
参考图纸：35张
设计内容：空调,通风,防排烟
冷热源：水地源热泵
空调系统：空气-水系统
送风方式：侧面送风

附件详情

空调通风设计施工说明
空调器接管、安装示意图
风机盘管接管、安装示意图
方形膨胀水箱外形尺寸及接管示意图
空调机房管道系统图
空调水系统图
防排烟系统图
空调机房大样图
空调通风平面图
空调水系统平面图
主要设备材料表

附件详情

该项目是一栋二十一层的银行营业大楼建筑,总建筑面积:27849m .其中空调面积为23586m ,地下层作车库,空调机房,水泵房,高低压配电房,发电机房,首层作营业厅,大堂,办公室.二~二十一层均为办公室，接待室，会议室等.
设计内容：本建筑冬,夏季空调；地下车库，设备房，高低压配电房，卫生间等平时通风；消防，排烟系统。
图纸35张

空调水系统图

地下室通风排烟系统图

空调机房大样图

四层空调通风平面图

风机盘管安装示意图

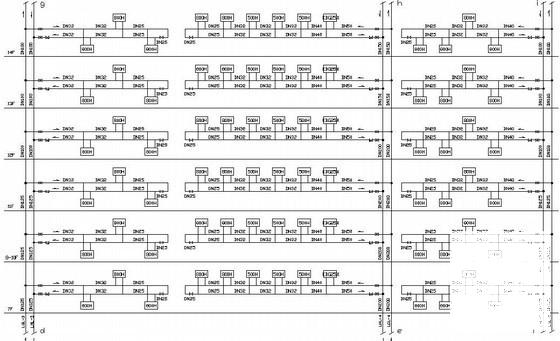

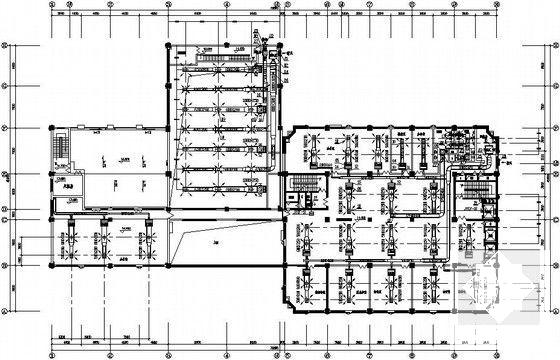

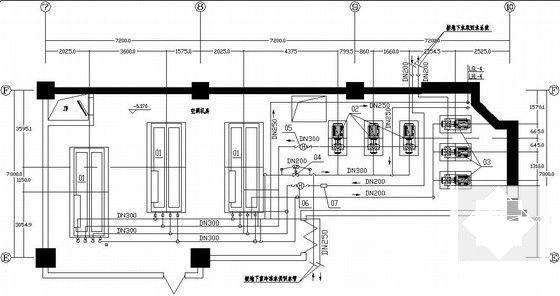

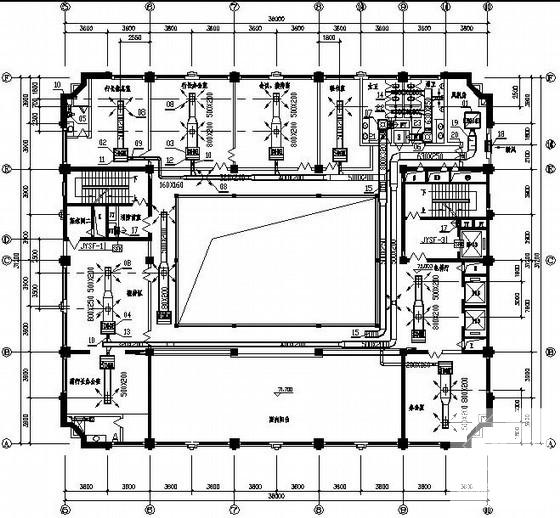

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2023-02-12
评论次数：0

浏览次数：0
文件大小：2.49 MB

收藏次数：0
文件名称：附件-995858587790989705798.rar
