11层酒店空调系统设计施工图纸

附件详情

  • 空调与通风设计施工总说明
  • 空调系统原理图
  • 空调风系统平面图
  • 空调水系统平面图
  • 热水系统原理图
  • ......

附件详情

一、项目概要:
该项目共十一层,一楼至五楼为酒店配套建筑,六层以上为客房。总建筑面积约为 12000平方米,属新建工程......
二、冷源:
选用1台630KW的螺杆式热回收水冷冷水机组,4台130KW风冷模块热泵机组,总制冷量为1148KW,制热量为552KW......
三、空调系统:
1.所有空调系统的送.回风管,新风系统空调器之后的送风管均选用带橡塑隔热材料进行保温。
2.水管路系统中的最低点处应配置DN=25MM的泄水管并配置相同直径的的闸阀,在最高点处应配置DN=20MM的ZP-I型自动排气阀。
3.每台水泵的进口均装设减振软接头.闸阀或蝶阀.Y型过滤器.弹簧式压力表.带护套角型水银温度计各一只......

图纸共16张

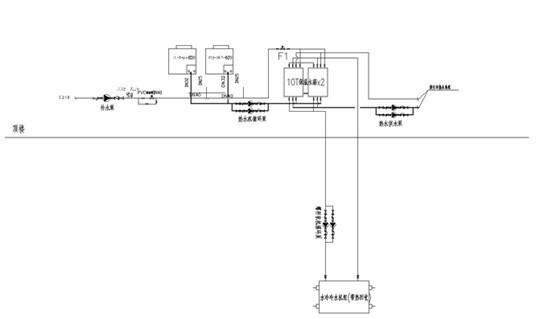

热水系统原理图

空调系统原理图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

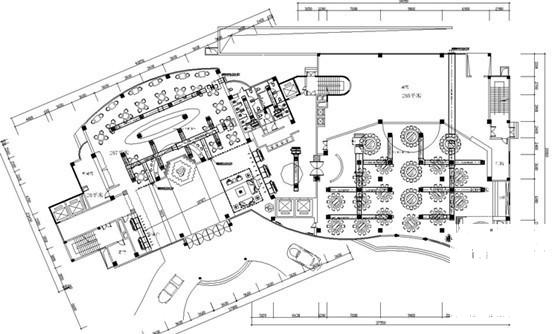

  • 酒店空调系统设计 - 1
    酒店空调系统设计 - 1
  • 酒店空调系统设计 - 2
    酒店空调系统设计 - 2
  • 酒店空调系统设计 - 3
    酒店空调系统设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
