20层住宅楼采暖防排烟图纸（设计说明）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：20层
- 建筑地下层数：3层
- 图纸设计深度：施工图
- 参考图纸：31张
- 设计年代：近代
- 设计内容：通风,采暖,防排烟
- 采暖系统：散热器供暖,热水辐射
附件详情
该项目地下三层为车库，地上二十层为住宅,建筑面积为47900.90m2，车库采用散热器采暖,建筑面积为16668.50m2，住宅采用地板辐射采暖,建筑面积为31232.40m2，.散热器采用SHI-570

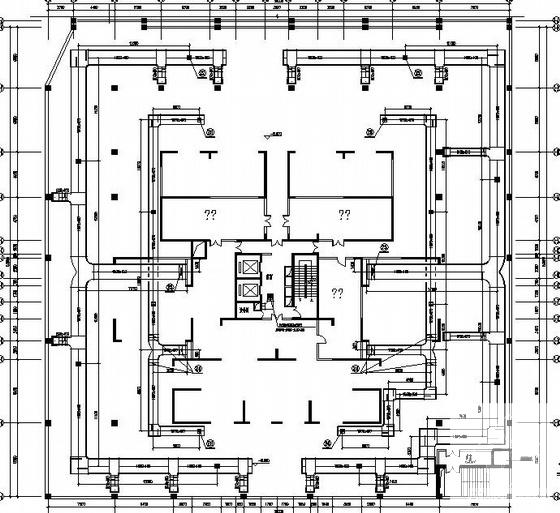

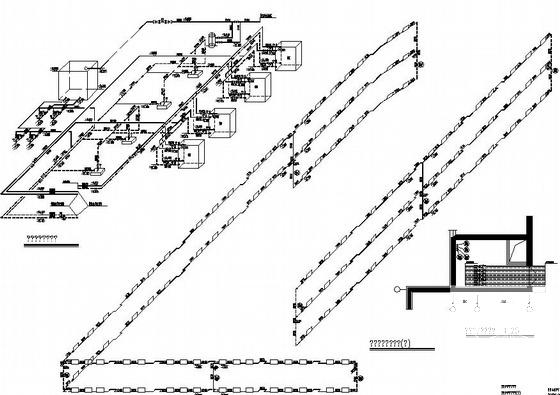

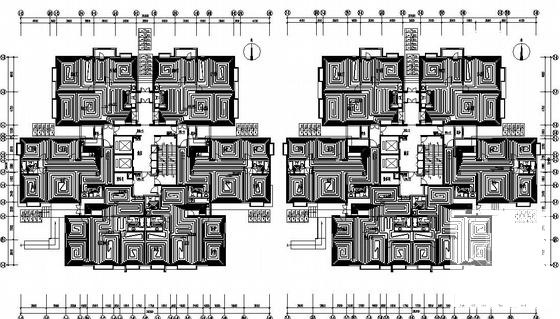

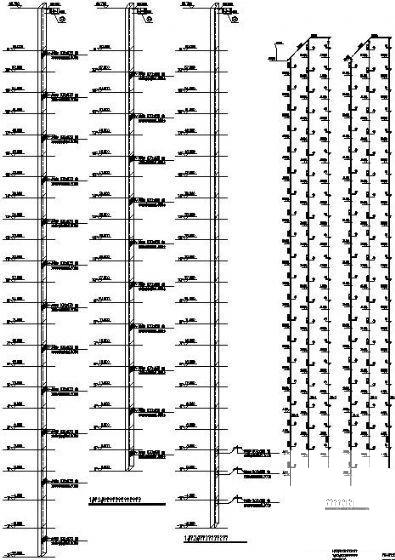

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
