10t燃气锅炉房CAD施工图纸(钠离子交换器)

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计内容:采暖,机房
  • 冷热源:锅炉
  • 采暖系统:散热器供暖
  • 水系统:双管制,异程式
  • 节点大样:集分水器
  • 项目地址:甘肃
设计内容:
1. 水系统设计:
(1).该项目生产及生活用气量为:16t/h,工作压力为:0.8MPa,锅炉饱和蒸汽温度温度为 176℃。 (2).锅炉房设三台锅炉给水泵,两用一备。因锅炉房有一级电力负荷,故未设备用气动给水泵。
(3).锅炉房设两台自动钠离子交换器,两台常温连续除氧器,自来水经软化除氧后由锅炉给水
水泵供给锅炉。
(4).锅炉房采暖系统采用上供上回单管同程式系统,系统最高点设卧式集气罐一个,D=150mm,L=250mm,详见国标94K402-1,采暖热源为室外换热站供给95~ 70摄氏度热水。
图纸展示:

锅炉房设备管道平面图
采暖系统图
锅炉房热力系统图

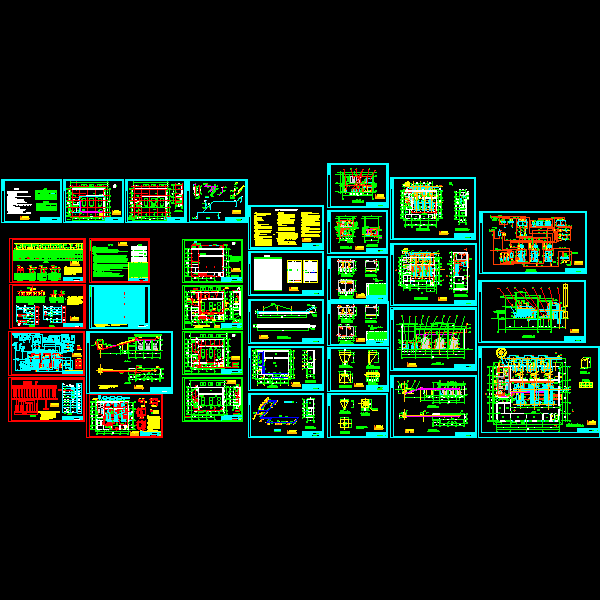

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
