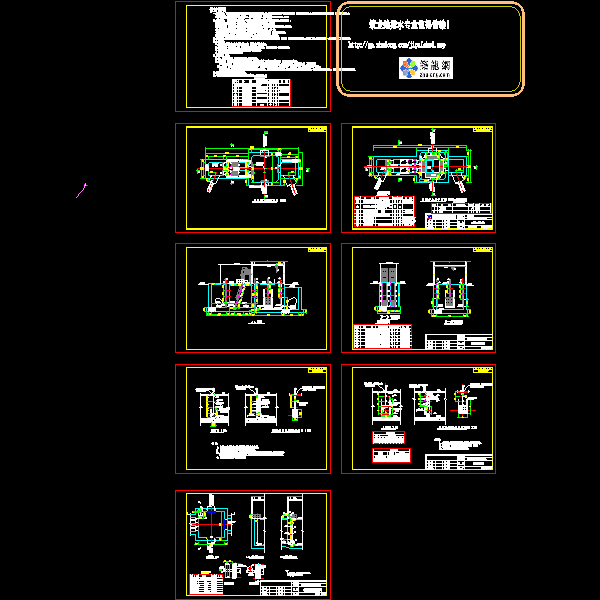

一、设计规模： 该四通井主要接纳与转输明通河及枧槽河沿线的污水，其中明通河截污干管管径为d2000，设计流量为12万m/d，枧槽河截污干管管径d2200，设计流量为8万m/d。经四通井调节水量后分别进入昆明市第二、第七污水处理厂，管径分别为BxH=2.0x2.0m、d2500。
二、设备选型：
格栅机为2套B=1400mm、栅条间隙b=30mm的钢丝绳牵引式格栅除污机（要求组装）；
格栅前后分别安装口径BXH=1000X1000(mm)的明杆式铸铁镶铜方闸门，共四套；
枧槽河进水管、明通河出水管分别安装口径BXH=2200X2200(mm)的明杆式铸铁镶铜方闸门，共两套；
二污厂进水管安装口径BXH=2000X2000(mm)的明杆式铸铁镶铜方闸门，共一套；
七套闸门均采用手电两用式启闭机控制，启闭机型号与相应的闸门配套，由厂家配合安装；排泥泵采用潜水式排污泵，泵出水口直径为DN50，立式安装,出泥管直径为DN200。

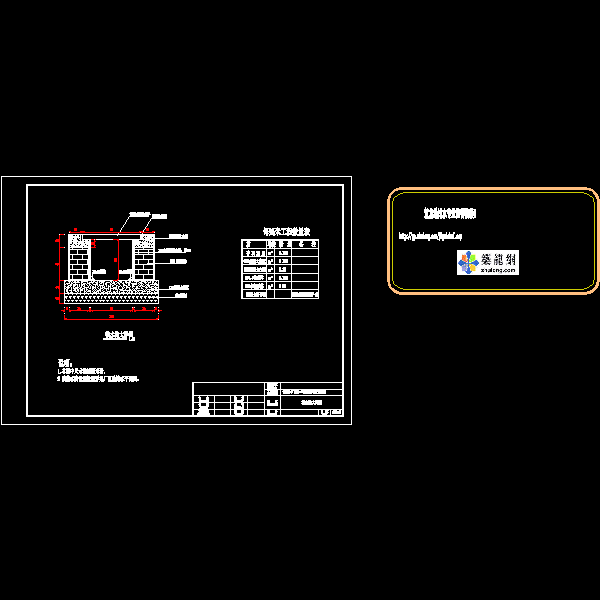

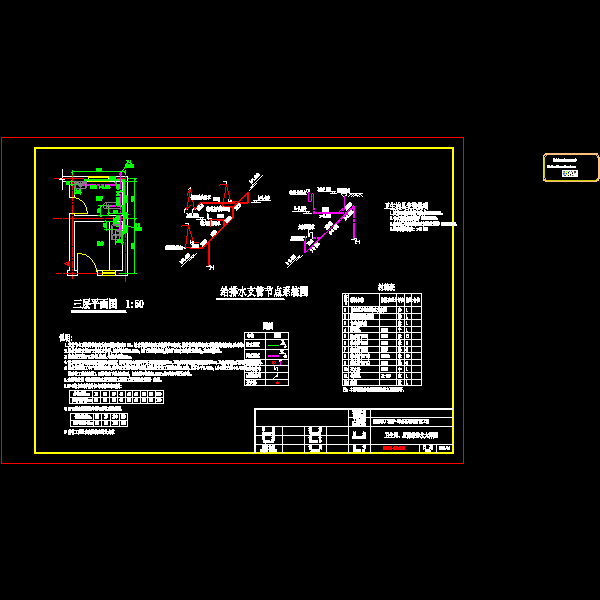

三、建筑结构形式：室外地面标高为绝对标高1890.25。四通井采用地下式钢筋混凝土结构，配水井、格栅间与调节池合建。地上为二层，为框架结构，一层为设备层，二层为值班室。
四、运行控制：
1、明通河出水管闸门可根据水量进行调节，其余闸门均保持常开；
2、排泥泵平均一个月运行一次，并可根据四通井运行情况开启，污泥与栅渣统一外运进行处理；
3、启闭机运行采用中央集中控制和现场手动控制结合方式。

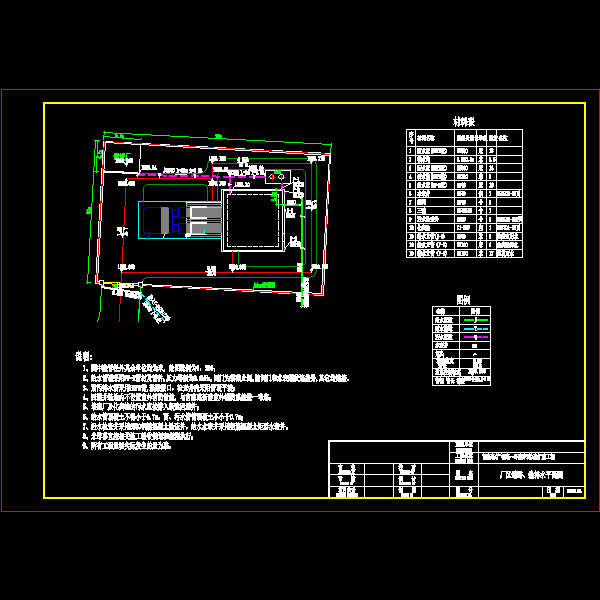

4、设备及生活水电均由官南路引入。
