新建高速公路CAD施工方案图纸设计(工程技术标准)

一、概 述    本项目为某地区高速公路一段设计,该项目的实施将对带动该地区经济发展、方便地方人民群众生活起到积极作用;也是联系本地与外界的一条重要通道。   全线采用四车道高速公路标准:计算行车速度采用80公里/小时,路基宽度24.5米,桥涵设计荷载采用公路-Ⅰ级。   该段路线全场长2.960公里,全线挖方50586.7m3, 填方27790.3 m3,防护工程 m3,路面 m3,大桥252米/1座,涵洞5 道,互通立交1座,占地235.4 亩,全线设有配套交通工程及沿线设施。总预算5592.8844万元,平均每公里1889.488万元。   二、路 线    1、平面线形设计   本项目平面线形设计的基本思路是:处理好高速公路与地方道路的交叉关系,使路线与既有景观协调一致;处理好高速公路与当地水库的关系,重视路线位置与水库库位的选择,将路线景观与防洪统一协调;处理好路线线位与地方城镇的关系,使高速公路的修建能更方便的为当地地方经济服务;处理互通立交与上下高速的关系,更有利方便群众,减小拆迁的干扰。   全线以曲线为主,极大限度的顺应地形条件,满足大型规划项目的布局情况;灵活地掌握线形指标,使之既要大于标准的低限值又不能苛求高指标;相邻曲线技术指标讲求连续均衡,以保证行车的安全和舒适。   本路段内共设3个交点,平曲线半径分布在410~500之间,曲线均是顺应山坡布设。均按照《公路工程技术标准》要求都设有缓和曲线,最小缓和曲线长度150米。全线平曲线最小半径410米,共1处,最大半径500米,共1处。曲线间最小直线长度160米。   2、纵断面线形设计   本路段纵断面线形设计的基本思路是:纵断面设计中,本着保护自然环境的设计理念,尽量使路线顺应自然地形的起伏;充分考虑与地方道路在纵面的交叉关系,处理好上跨或下穿的关系;尽量控制路基填土高度,以减小拆迁占地;变坡点位置及标高、坡率和坡长、在满足平纵组合的情况下优化组合,竖曲线半径尽量采用较大值。   本路段最大纵坡2.3%,最小纵坡0.35%,最小坡长为200米。6处竖曲线中:3个为凸形,最小半径7000米,大于《公路工程技术标准》规定一般最小值4500米;3个为凹形,最小半径4500,大于《公路工程技术标准》规定一般最小值3000米。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

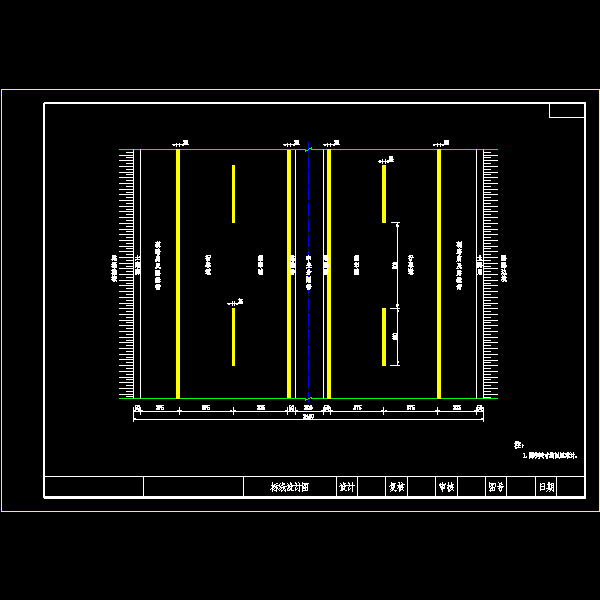

  • 新建高速公路CAD施工方案图纸设计(工程技术标准) - 1
    第 1 张图

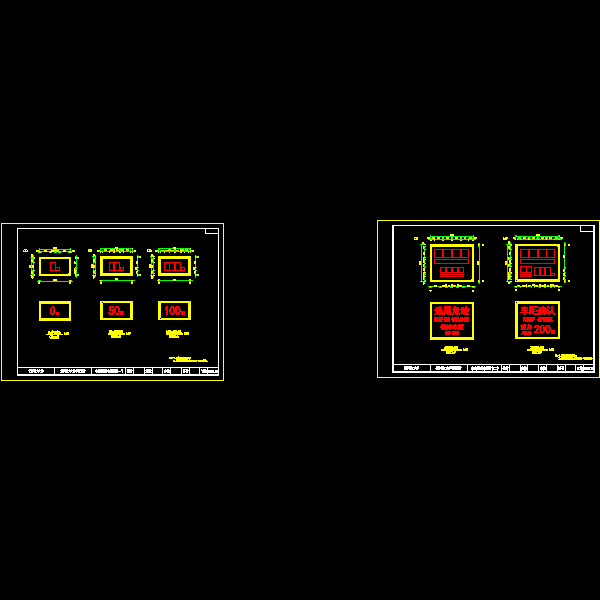

  • 新建高速公路CAD施工方案图纸设计(工程技术标准) - 2
    第 2 张图

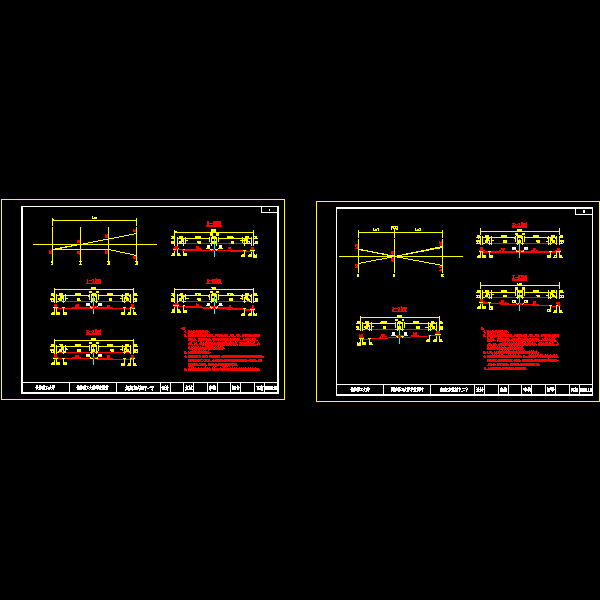

  • 新建高速公路CAD施工方案图纸设计(工程技术标准) - 3
    第 3 张图

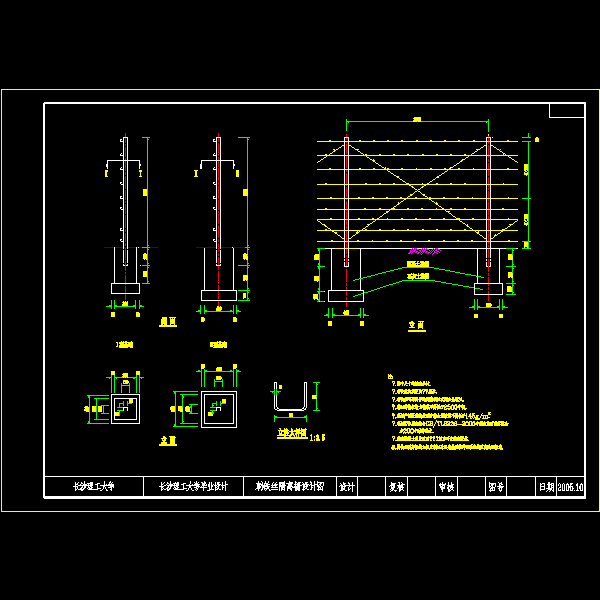

  • 新建高速公路CAD施工方案图纸设计(工程技术标准) - 4
    第 4 张图

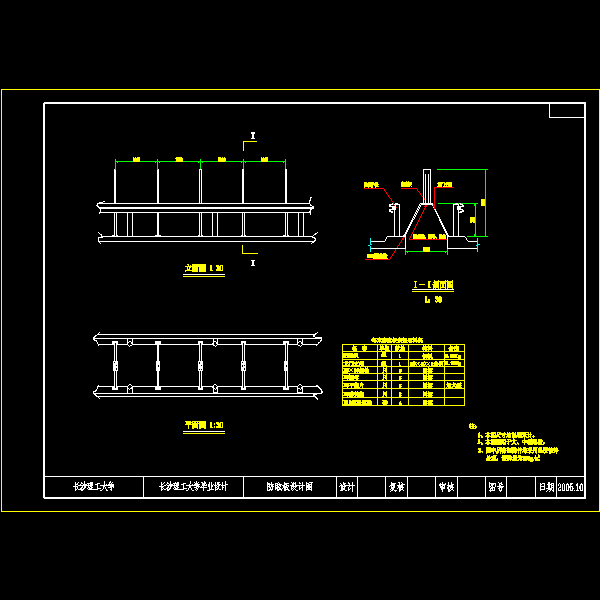

  • 新建高速公路CAD施工方案图纸设计(工程技术标准) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
