市政工程输水管线下穿铁路路基施工方案（详细计算书）

附件详情

第一章、项目概要
第二节、设计概况

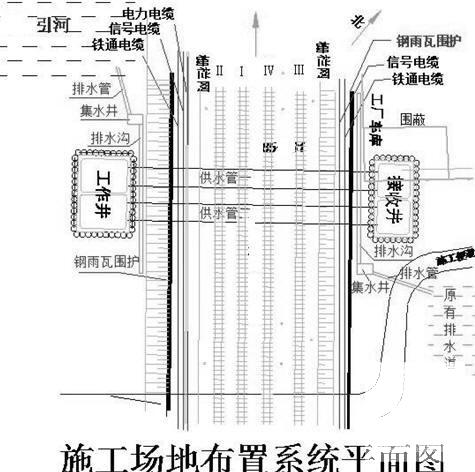

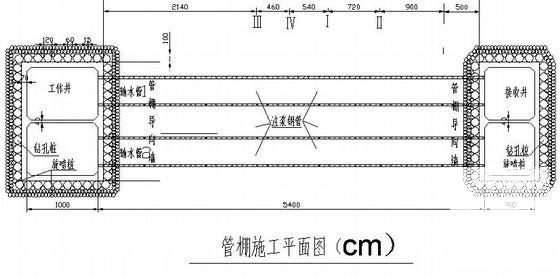

1、工作井
工作井内净空为1500 x l000cm；基坑深约15.65m，采用Φ120cm钻孔桩+三道内支撑（一道砼支撑、二道钢支撑）围护，桩间距130cm，外加两排Φ60cm旋喷桩止水帷幕，咬合15cm；基底采用注浆加固止水；主体结构底板采用70cm厚砼板；侧墙根据埋深不同采用70cm.、60cm二种厚度砼板；中壁采用40cm厚砼板；顶板采用50cm厚砼板…………
2、接收井
接收井内净空为1500x 700cm；基坑深约15.92m，采用Φ120cm钻孔桩+三道内支撑（一道砼支撑、二道钢支撑）围护，桩间距130crn，外加两排Φ60cm旋喷桩止水帷幕，咬合15cm；基底采用注浆加固止水；主体结构底板采用70cm厚砼板；侧墙根据埋深不同采用70cm、60cm二种厚度砼板；中壁采用40cm厚砼板；顶板采用50cm厚砼板…………
3、顶管涵
(1) 该资料采用泥水平衡掘进机进行顶管施工…………
(2) 顶管护涵管节：C50砼，两根内径=350cm，管壁厚度32cm，管节长度250cm，F型接口，Ⅲ级，优等品…………
(3) 设计荷载：铁路中 - 活载…………
(4) 设计顶力值：本涵项进2-Φ3.5m圆管各长54米，每根管设计最大顶力17649KN（约1800t）…………
(5) 管材要求裂缝荷载385KN/m，破坏荷载578KN/m…………
(6) 由地质钻孔和《岩土工程勘察报告》揭示，地层土质为中粗砂~粘土层，容许承载力150Kpa，可满足管涵承载力的要求…………
共28页
