市政大道高架匝道箱梁施工方案(球型钢支座)

资料简介
赚取积分

附件详情

第一章项目概要1
现状道路断面1
桥梁建筑设计结构形式2
第二章编制依据2
2.1 编制依据2
2.2 编制原则3
第三章施工组织管理机构4
3.1项目组织管理机构4
3.2现场项目部主要岗位职责4
第四章施工部署及交通疏导10
4.1满堂支架法11
4.2上部结构施工道路硬化12
4.2.1 主线桥施工硬化12
第五章箱梁施工工艺 15
5.1技术参数15
5.1.1砼箱梁15
5.1.2碗口脚手架15
5.1.3模板19
5.2箱梁施工流程20
5.3支架的搭拆23
5.3.1碗扣脚手架23
5.3.2支架限高与限速31
5.3.3工作梯道及操作平台设置31
5.4 模板工程 32
5.5支架的预压39
5.6 钢筋工程 45
5.7 混凝土工程 48
5.8雨季施工61
5.9砼浇筑连续性的保证措施63
5.10模板、支架拆除64
5.11模板拆卸流程65
5.12满堂脚手架拆除65
5.13场地清理66
5.14防撞墙66
5.15伸缩缝67
第六章质量保证措施67
6.1质量目标67
6.2质量保证的主要措施68
6.2.1测量精度质量保证技术措施68
6.2.2支架工程质量保证技术措施68
6.2.3模板工程质量保证技术措施70
6.3质量保证的制度措施72
6.4质量保证的工艺流程操作制度73
6.5质量保证的工程试验检测制度74
第七章安全保障措施74
7.1安全保证体系74
7.2安全措施75
7.2.1施工措施75
7.2.2管理措施85
7.3应急预案90
成立应急准备和响应小组90

附件详情

编制依据：《公路桥涵施工技术规范》JTG/T F50-近代；《建筑机械使用安全技术规程》JGJ33—近代；《钢筋焊接及验收规范》JGJ18-近代
上部结构主要采用碗扣式满堂脚手架和梁式支架法。满堂支架主要承力部分为“碗扣”式钢管脚手架，辅以“扣件”式钢管脚手架。箱梁的内外模板均采用竹胶板辅以木枋。碗扣脚手架型号为Φ48X3.5mm，节点主要由上碗扣、下碗扣、横杆插头、限位销构成，立杆连接方式一般有外套管和内接式。选用专用底托，不可用顶托反扣替代。底托的调节距离应在充许范围之内，距地面300mm左右采用Φ48X3.5mm钢管布设扫地杆，采用扣件联接。为了增加支架的稳定性，满堂支架主要与墩柱连接采取抱箍方式。碗扣支架的钢管为P235号钢。箱梁内模采用普通木模板。其支撑为扣件式钢管脚手架。
模板设计：底模：底模采用δ=15mm厚的竹胶板，竹胶板规格为2440mm×1220mm。翼板底模：翼模采用15mm涂塑竹夹板。外斜腹板侧模：δ=6mm厚的竹胶板。箱梁内模：采用δ=15mm厚的木胶合板。
……
箱梁施工流程：场地清理→部分基础硬化→测量放线→支架搭设→安装球型钢支座→安装底模→支架预压→校正、调整底模标高→侧模板安装校正→安装底、腹板钢筋→安装波纹管和预应力束→安内模→安顶板钢筋、边模→安装顶板预应力束→灌注砼→养生→张拉预应力→落支架→拆模。
……
共计90页，

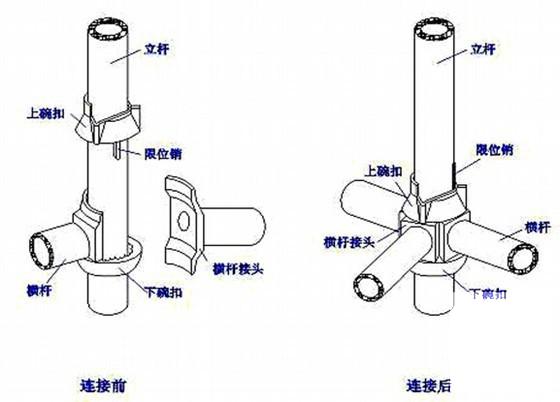

碗扣式脚手架的基本性能

外斜腹板侧模

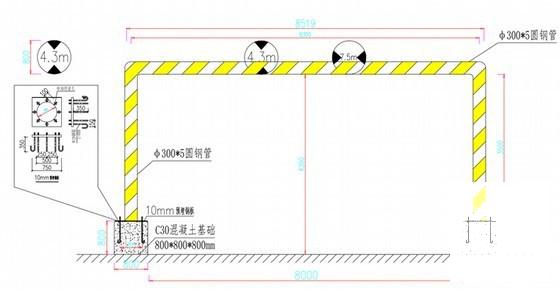

支架限高与限速

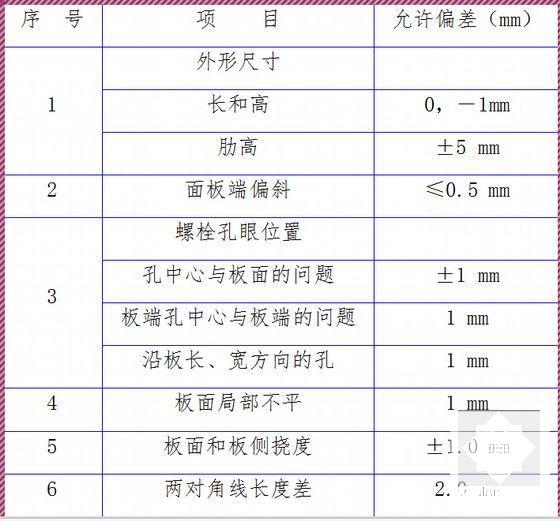

模板加工质量要求

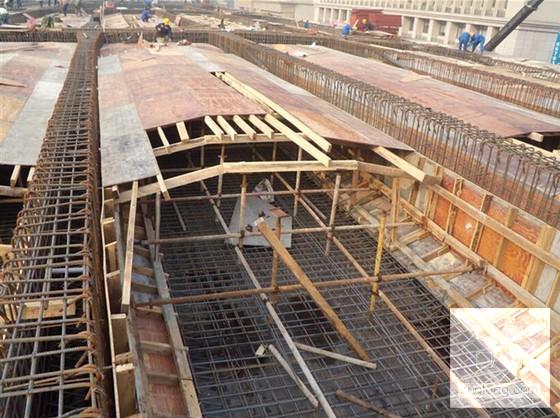

箱梁内模安装

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
