小净距分离式隧道洞口及明洞专项施工方案(削竹式洞门39页)

附件详情

  • 编制依据
  • 项目概要
  • 总体施工技术方案
  • 施工工艺 流程及工艺要点
  • -测量放样
  • -洞顶及洞口排水系统施工
  • -清表
  • -边坡、仰坡开挖
  • -搭设工作架、安装卷扬机
  • -钻孔
  • -锚杆安装及注浆
  • -铺设钢筋网
  • -喷射混凝土
  • -标出隧道洞室轮廓线
  • -锁脚锚杆
  • -明洞工程
  • -洞门
  • -注意事项及异常现象处理
  • -爆破施工方案
  • 施工布置
  • 人员、设备安排
  • 安全措施
  • 环境保护计划及措施
  • 文明施工措施

附件详情

公路等级:双向四车道 隧道设计速度:80km/h
隧道建筑界限:10.25(净宽)×5(净高)
隧道路面横坡:单向坡2%(直线段),超高不大于±3%
隧道内最大纵坡:±3%;最小纵坡:±0.3%
洞内路面设计荷载:公路—Ⅰ级
隧道防水等级:一级;二次衬砌砼抗渗等级不小于S6
隧道左洞长:2513.678m 隧道右洞长:2517.951m
明洞累计长度:39.3m 隧道净距:30~16.37m
隧道进洞口位于斜坡上,斜坡坡向70~90°,坡角20°~30°。隧道呈直线进洞,洞轴线与斜坡走向交角80°左右,与岩层走向交角10°。隧道开挖将在洞前及两侧一带形成人工岩质边坡,左侧坡高最大11.5m,右侧坡高最大7m。

【内容节选】
先安装好锚头再将杆体送入锚孔并推到预定位置,保证锚杆体位于锚孔正中间,检查锚杆体在孔内的固定情况;将止浆塞套入锚杆体并封住锚孔外端口,以防止砂浆外溢。用注浆接头将锚杆体与注浆泵相连,安装锚杆体垫板和螺母,若铺设有钢筋网,可利用垫板将钢筋网固定。
……
喷射混凝土时严格控制风压同时保证喷射速度适当,喷嘴与受喷面距离保持在0.6m~1.2m,喷射角度接近90°,正确掌握喷射顺序,不得出现蜂窝,喷射厚度不得小于设计值。
……
光面爆破作业标准及操作要点:根据新奥法施工的原理,采用光面爆破开挖。手风钻开孔时,宜用1m以内的短钻杆,待钻孔定位并钻进0.5m以上后再换长钻杆。炮眼间距偏差:掏槽眼不大于2cm,周边眼与内圈眼不大于3cm,周边眼眼底不得超出外轮廓5cm
……
【附图表】隧道洞口工程数量表、光面爆破工艺框图、明洞浇筑 质量控制 标准、防水层 质量控制 标准、明洞回填 质量控制 标准、喷射混凝土质量控制标准、锚杆支护质量控制标准、钢筋网质量控制标准、隧道人员配置表、安全管理体系框图
……
共计39页,

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

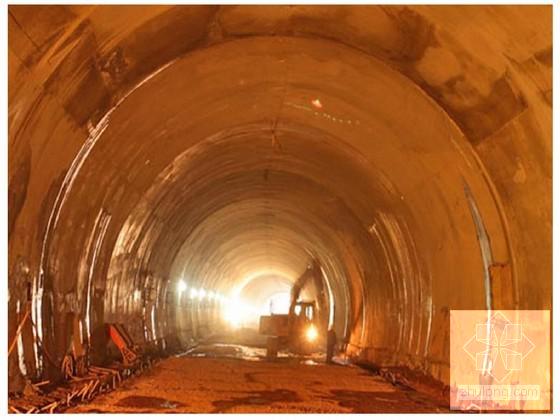

  • 小净距分离式隧道洞口及明洞专项施工方案(削竹式洞门39页) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
