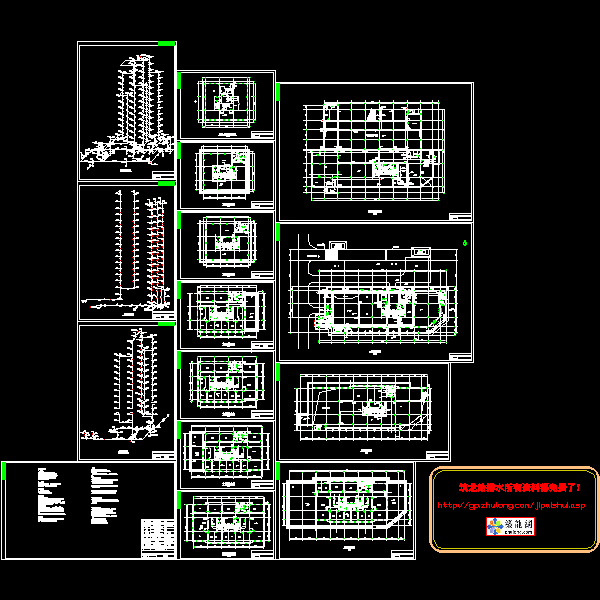

15层综合办公楼给水排水设计CAD图纸

附件详情

本建筑为综合办公楼，建筑高度66.50m，其中地下一层为地下汽车库及设备用房，地上一至十五层为会议厅及办公，属一类高层。
设计范围：1、冷水系统，2、消火栓给水系统，3、排水系统（包括生活污水、废水系统）。
（一）、冷水系统：1、水源来自室外自来水环网。
2、给水方式：该项目给水系统分二个区，地下一层汽车库和地上一～四层由室外管网直接供给，系统为下行上給式；五至十五层采用水泵水箱联合供水方式。
由设在地下一层的30m3生活水箱，经生活水泵提升至屋顶13.25m3生活及消防共用水箱，系统为上行下给式。
（二）、消火栓给水系统：
1、 消火栓系统用水量：室内40L/S，火灾延续时间3H。充实水柱10m。
（三）排水系统：
1、生活污水均为重力排水，采用设有伸顶通气立管的单立管排水系统，底层单独排出。
2、地下一层集水坑及消防电梯底部集水坑，采用潜污泵排出。
