6层办公楼给排水CAD施工方案图纸

附件详情

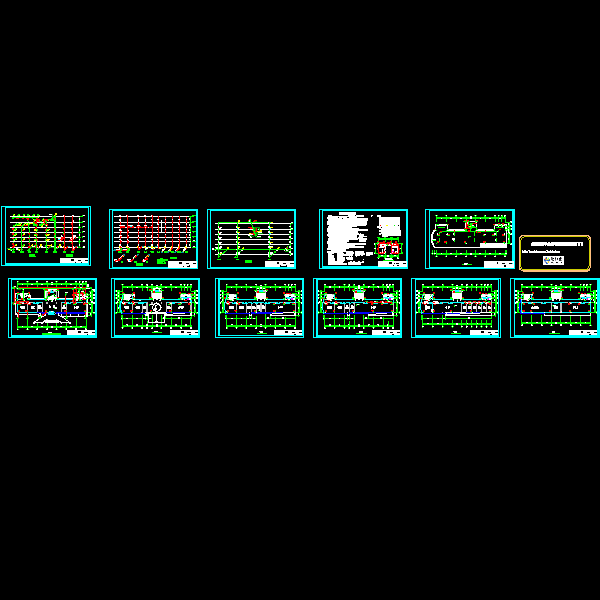

本办公楼包括建筑给水排水系统、 、室内灭火器配置设计。乙级设计院正规图纸，已竣工。没有图纸截图，但绝对保证质量。
该项目总层数为六层。按 规范第8.4.1应设消防设施，该建筑体积为12480立方,耐火等级为二级,因此该站房室外消防用水量为20L/S,室内消防用水量为15L/S.
消防水源:该资料消防用水按临时高压考虑室内外消防用水直接市政供水管网供给。屋顶设10立方水箱一只储备10分钟的室内消防用水量。室外消火栓及室外消防给水管网由总体规划设计统一考虑。办公部分按A类火灾中危险级配置每个消火栓处配MFP3型手提式磷酸铵盐干粉灭火器两具。餐饮按B类火灾中危险级每个消火栓处配置MFP3型手提式磷酸铵盐干粉灭火器四具,设置在拖架上,顶部距地1.4米。
室外排水管，采用双壁波纹管承插连接,管道埋设前必需做灌水试验，排水应畅通无堵塞，管口无渗漏。
