城市道路施工设计CAD图纸

城市道路施工图纸(全套带设计说明书)   设计内容包括:新建道路、新建路灯及道路绿化等   主要技术指标    本道路按城市道路次干路Ⅱ级标准进行设计,道路红线宽30米,设计年限为15a,计算行车速度40km/h,道路限界最小净高5.5m,其它详见道路主要技术指标表。   该资料包含   1、封面   2、目录   3、道路设计说明   4、道路主要技术指标表   5、道路主要工程数量表   6、道路平面位置示意图   7、道路平面纵断面缩图   8、道路平曲线元素表   9、道路平面图   10、道路纵断图   11、道路标准横断面布置图   12、路面结构及缘石大样图   13、无障碍路口设计图   14、道路路基设计图   15、特殊路基设计图   16、特殊路基处理工程数量表   17、道路土方计算表   18、道路土方横断图   19、道路交叉口竖向设计图

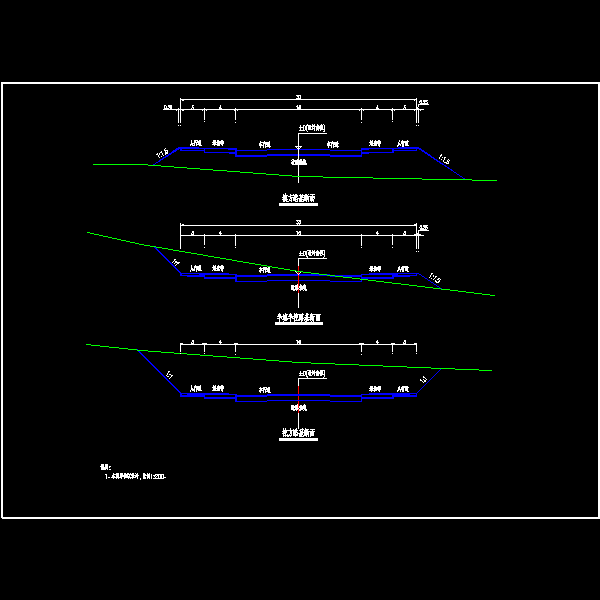

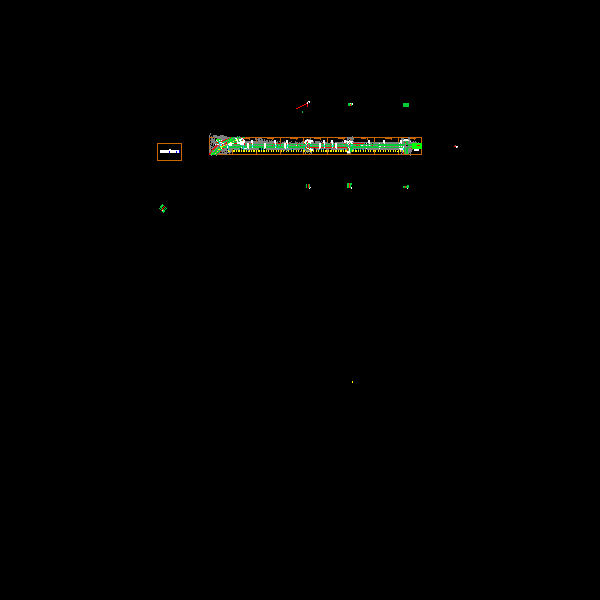

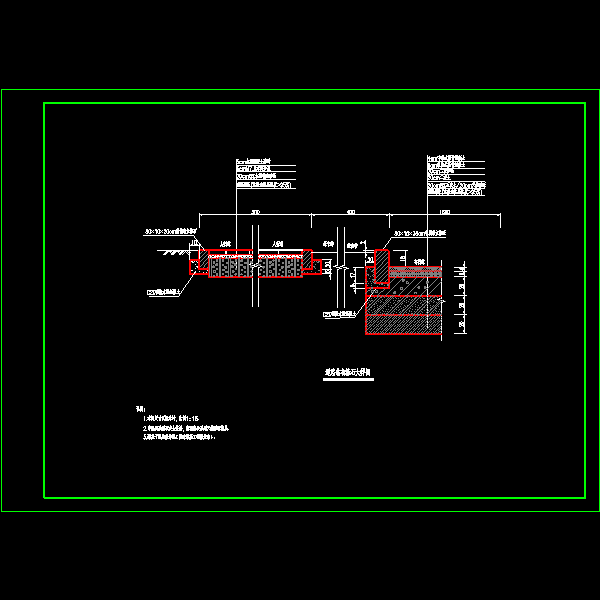

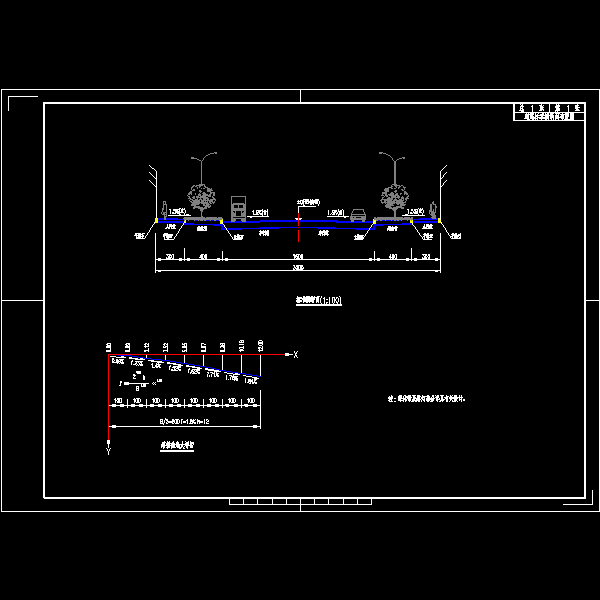

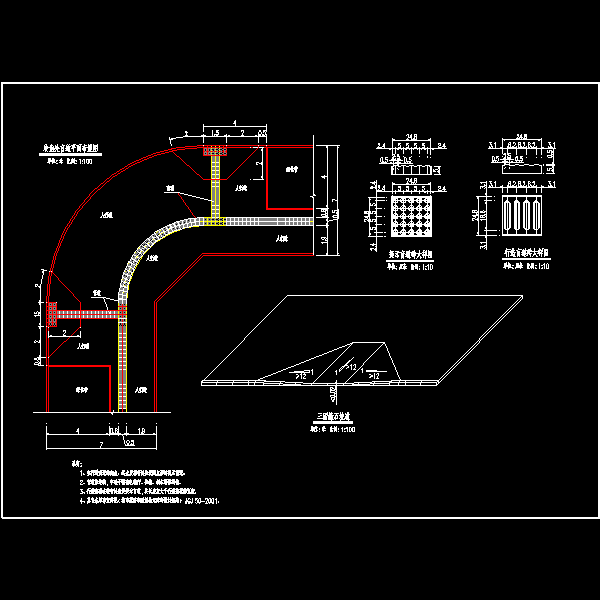

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 城市道路施工设计CAD图纸 - 1
    第 1 张图
  • 城市道路施工设计CAD图纸 - 2
    第 2 张图
  • 城市道路施工设计CAD图纸 - 3
    第 3 张图
  • 城市道路施工设计CAD图纸 - 4
    第 4 张图
  • 城市道路施工设计CAD图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
