城市道路综合管网CAD施工图纸设计14张

附件详情

  • 资料目录
  • 综合管网方案设计说明
  • 区位图
  • 综合管网标准横断面图
  • 综合管网平面图
  • 通信燃气系统图
  • 电力给水系统图
  • 排水系统图

附件详情

本道路综合管网方案设计内容包括:给水、雨水、污水、燃气、电力、通信(包括电信,有线电视,移动,联通,交通监控)、路灯等管线的走廊布置及相互关系的综合。
道路总体成“S”型布局,全长300m,道路等级为城市支路,标准路幅宽度为16m,设计时速20km/h。
……
给水管网的布置:
给水管线均单侧布置于道路右侧人行道下,给水管中心距路缘石2.5m,给水管径为DN200。
电力管道方案设计:
电力管线均单侧布置于道路左侧人行道下,沟中心距离路边线0.85m。
通信管道方案设计:
通信排管单侧布置于右侧车行道下,管中心距离路缘石1.5m。
燃气管道方案设计:
燃气管线均单侧布置于右侧人行道下,管中心距离路边石0.5m。
排水管道布置:
污水管道沿道路右侧单侧布置于人行道下,管中心距路缘石1.5m。
……
管线竖向布置:
各种管线一般情况下敷设标高为(以该处的道路中心线标高为 0.00):路灯管中心标高-0.70米;电力电缆沟沟底标高-1.2米;燃气管管中心标高-1.20米;通信管沟沟底标高-1.40米;给水管管中心标高-1.20米;雨水管管顶标高-2.00米;污水管管顶标高-2.50米。电力电缆在穿越道路时应改为电缆排管。
……
共14张,编制于2012年。

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • gf-07 排水系统图.dwg
    gf-07 排水系统图.dwg
  • dxt.dwg
    dxt.dwg
  • gf-00~01 目录及说明图框.dwg
    gf-00~01 目录及说明图框.dwg

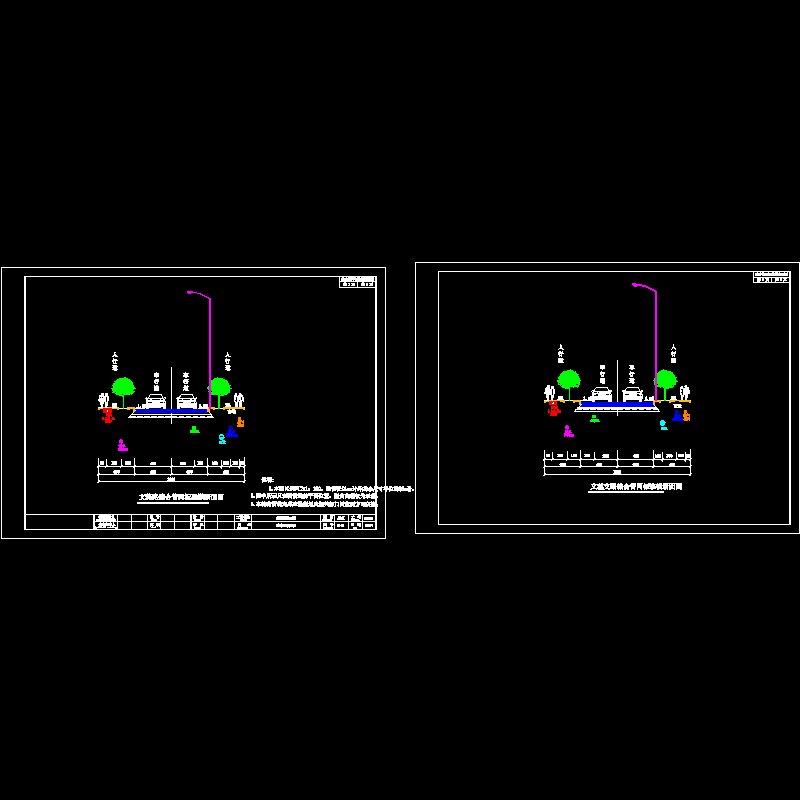

  • gf-03 综合管网标准横断面图.dwg
