110米跨预应力钢筋混凝土斜拉车行天桥设计CAD图纸

一、 桥梁概述   本桥净宽7m上跨车行天桥。桥梁起讫桩号K0 307.17~K0 417.17,全长110m,上部结构采用(20 32 32 20)m预应力钢筋混凝土斜拉桥-连续梁组合体系,塔墩梁固结。下部结构采用圆端形桥墩、肋式台、钻孔灌注桩基础。   三、主要技术标准    桥梁宽度: 1.0(护索区) 0.5m(护栏) 净—7.0m(行车道)    0.5m(护栏) 1.0(护索区)=10.0m    桥面横坡: 2 %    桥梁纵坡: 2.6%   设计荷载: 汽车—20级,挂车—100    地震烈度: 基本烈度Ⅶ度,按Ⅷ度设防    桥面铺装: 6~13cm厚40号混凝土调平层 6cm沥青混凝土铺装   该资料包含:   1、说明   2、全桥主要工程材料数量表   3、桥位平面   4、箱梁典型横断面   5、桥型布置(一)~(二)   6、箱梁一般构造(一)~(三)   7、箱梁预应力钢束构造(一)~(四)   8、箱梁梁端封锚钢筋构造   9、箱梁普通钢筋构造(一)~(四)   10、中横梁预应力钢束构造(一)~(四)   11、中横梁普通钢筋构造(一)~(二)   12、端横梁普通钢筋构造   13、斜拉索编号及套筒布置示意   14、斜拉索设计参数表   15、主梁拉索预埋管及锚垫板构造   16、主梁斜拉索锚固预留槽及锚下钢筋构造   17、桥塔斜拉索预埋管及锚垫板构造   18、桥塔斜拉索张拉槽口及锚下钢筋构造   19、桥塔一般构造   20、桥塔塔身钢筋构造(一)~(三)   21、桥塔上横梁钢筋构造   22、桥塔承台钢筋构造   23、桥塔基桩钢筋构造   24、桥墩一般构造   25、桥墩墩身猾构造   26、桥墩承台钢筋构造   27、桥墩基桩钢筋构造   28、桥台一般构造   29、桥台盖梁钢筋构造   30、桥台肋身钢筋构造   31、桥台承台钢筋构造   32、桥台基桩钢筋构造   33、桥台基桩钢筋构造   34、桥台挡块钢筋构造   35、桥台支座垫块钢筋构造   36、桥台耳背墙钢筋构造   37、桥头搭板钢筋构造   38、板式橡胶支座构造(一)~(二)   39、锥坡及防护一般构造   40、护栏钢筋构造(一)~(二)   41、桥面排水构造   42、行车道伸缩缝构造   43、墩台桩基坐标表   44、施工工艺流程示意(一)~(二)      共包括图纸65张,很全面

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

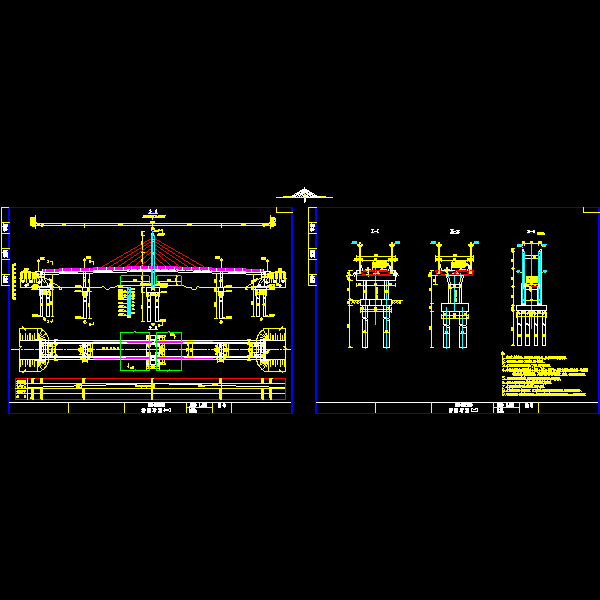

  • 110米跨预应力钢筋混凝土斜拉车行天桥设计CAD图纸 - 1
    第 1 张图

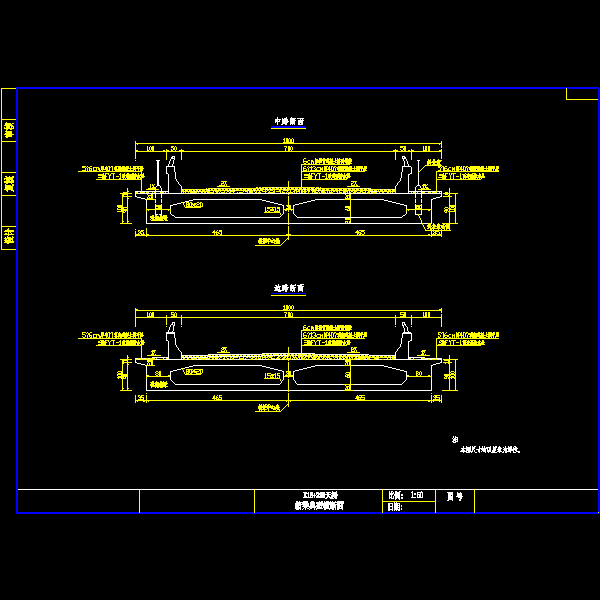

  • 110米跨预应力钢筋混凝土斜拉车行天桥设计CAD图纸 - 2
    第 2 张图

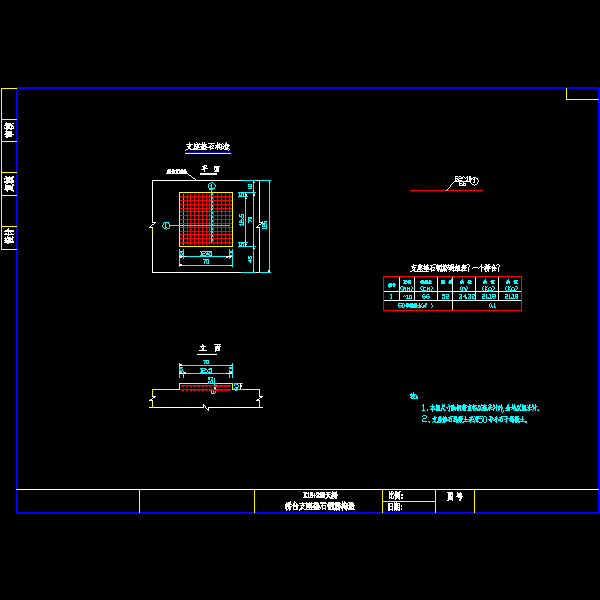

  • 110米跨预应力钢筋混凝土斜拉车行天桥设计CAD图纸 - 3
    第 3 张图

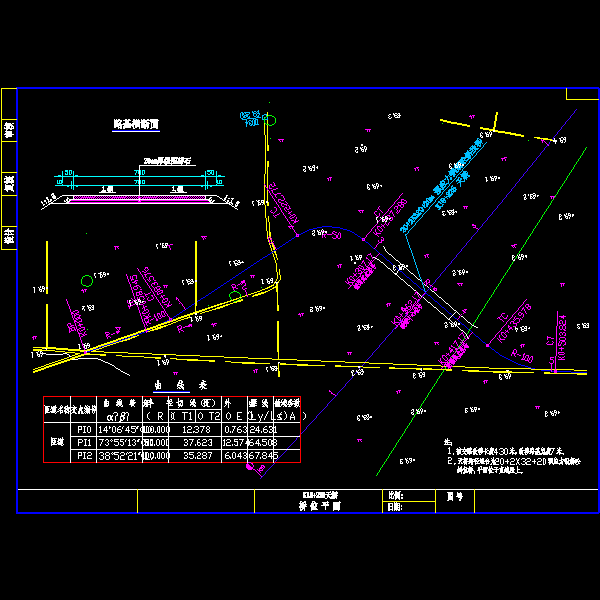

  • 110米跨预应力钢筋混凝土斜拉车行天桥设计CAD图纸 - 4
    第 4 张图

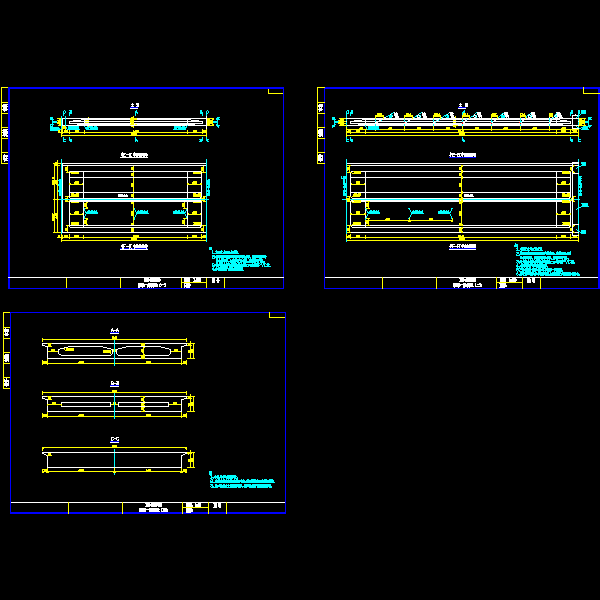

  • 110米跨预应力钢筋混凝土斜拉车行天桥设计CAD图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
