洗浴中心的消防联动及应急照明CAD施工图纸

该附件为洗浴中心的消防联动及应急照明图纸(改造项目)

一、负荷分级:本建筑内消防用电设备按二级负荷要求供电,其它按三级负荷要求供电,消防用电一路采用正常供电,另一路采用自备用电源,消防控制柜自身带浮充备用电源供电。

二、火灾报警系统:

1、采用控制区域报警系统方式,报警及联动控制传输线路均采用总线制。

2、消防控制室设于一层,该项目根据房间功能设置感烟探测器、感温探测器,探测器吸顶安装,探测器距墙0.6米,探测器0.5米内不应有遮挡物(灯具、风口等);每个防火分区内出入口处设手动报警按钮(带电话插孔),从一个防火分区内任何位置到最近相邻的手动报警按钮距离不大于30m;消防泵房及区域报警控制器旁设消防固定对讲电话分机,消防栓报警按钮为原有,该资料不再增设。

3、火灾自动报警及联动控制:设于一层的消防控制线可通总线接收各种火灾探测器的报警信号并显示其位置;接收手动报警按钮触发信号并显示其位置;自动或手动控制消防泵的起停显示其工作、故障状态,火灾确认后可通过挂装在总线上的控制模块切除非消防电源,显示消火栓启泵按钮启动位置;自动控制消防泵的起停,显示其工作、故障状态。消火栓直接启动消防泵、压力开关动作启动喷淋泵、风机联动控制;消防控制室可以对消火栓泵、自动喷淋泵、风通过模块进行自动控制还可在联动控制台上通过硬线手动控制,并接收其返馈信号。

4、传输线路:该项目楼内火灾自动报警及联动控制线,消防通讯线采用BV及RVS铜芯塑料穿钢管沿吊顶或墙内敷设,明敷设钢管管壁需刷防火涂料。

四、接地系统:采用联合接地体时接地电阻小于1欧姆;采用独立接地体时接地电阻隔小于4欧姆。

五、本火灾报警工程施工应严格按照国家验收规范的要求进行。

注:1、该项目只做消防联动和应急照明及疏散指示部分。

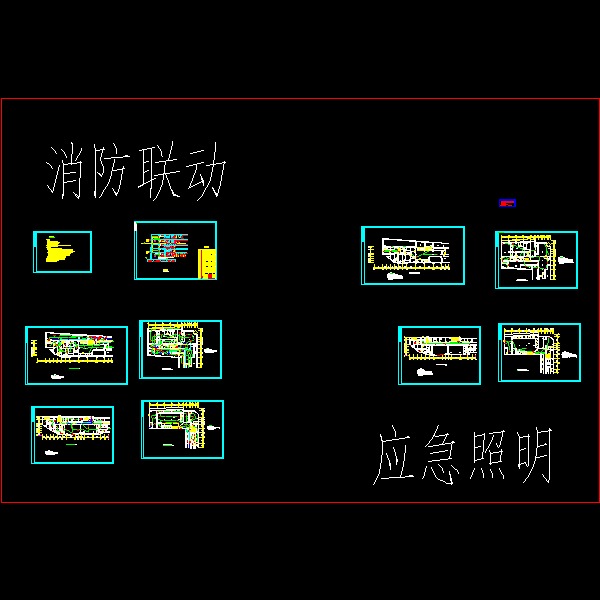

洗浴中心的消防联动及应急照明图纸(改造项目)

图

底层1~12轴火灾报警消防联动平面图

底层12~19轴火灾报警消防联动平面图

底层1~12轴应急照明及疏散指示平面图

底层12~19轴应急照明及疏散指示平面图
