住宅楼机械通风系统设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 建筑面积:7401.25平方米
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目地址:安徽

附件详情

  • 设计施工说明
  • 防排烟系统图
  • 主要设备材料表
  • 通风平面图
  • ......

附件详情

一、项目概要:
建筑面积为7401.25m2,建筑高度为67.90m,为一类公共建筑......
二、通风系统:
1.剪刀防烟楼梯间设机械正压送风系统,正压送风合用一个风井,送风量按两部楼梯叠加计算,正压风机设在三层屋面。
2.一层物业管理用房设置机械排风系统,换气次数为3次/h。
3.公共卫生间设置机械排风,换气次数为10次/h......
三、节能设计:
1.所有动力设备尽量采用低噪声节能型设备并考虑减震。
2.风机与风管之间均采用耐火软接,连接长度L=150-300mm......

编制于2014年 图纸共17张。

屋顶层通风平面图

防烟系统图

图例

图例

图例

图例

图例

图例

图例

图例

图例

图例

图例

图例

图例

图例

图例

负一层通风平面图

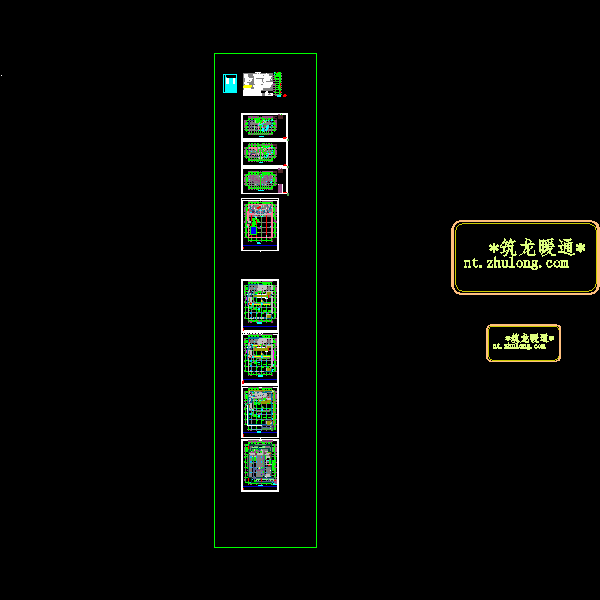

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
