市政道路地道泵站工程CAD施工大样图48张

附件详情

  • 积水窝加工图
  • 砂基础图
  • 门架基础结构图
  • 摄像机立杆基础结构图
  • 地道排水出水管道大样图及主要材料表
  • 地道雨水泵房工艺设计图3
  • 地道雨水泵站工艺流程图
  • 地道雨水泵房安装图3
  • 电气工程数量表
  • 高压配电系统图
  • 低压配电系统图
  • 水泵控制原理图
  • 电动阀门控制原理图
  • 轴流风机控制原理图
  • 低压配电柜端子排图
  • 1#液位报警箱控制原理图
  • 2#液位报警箱控制原理图
  • 硫化氢报警箱控制原理图
  • 箱式控制室电气安装图
  • 箱式控制室照明图
  • 泵房电气安装、接地图3
  • 泵房照明图2
  • 电气安装总图
  • 泵房电气电缆清册
  • 自控主要设备材料表
  • 自控说明
  • 自控系统图
  • 视频监控系统图
  • PLC监测及控制一览表
  • PLC柜配电系统图3
  • PLC模块配置图2
  • 视频柜布置图
  • PLC机柜布置图
  • 箱式控制室自控安装图
  • 泵房自控安装图2
  • 自控安装总图
  • 自控电缆清册

附件详情

地道泵站内主要用电设备有3台18.5kW潜水泵(两用一备)、4台电动蝶阀、1台吊车、1台轴流风机及照明设备等。本泵站为排放地道雨水的泵站,如地道雨水不能及时排放,将会对交通及人民生活带来不便,因此本泵站按二级负荷设计,电源采用两路市电电源供电。市电电源经箱式变电站内两台变压器变压至低压后引入至箱式控制室低压配电柜为泵站内设备供电。
箱式值班室外壳采用复合板材料(厚度不小于50mm)并经防腐处理,外壳考虑与周围环境协调一致的装饰和图案。箱式内设两台80kVA干式变压器。水泵起动采用软起动的方式,水泵控制回路位于箱式值班室低压配电箱内。水泵电机设有短路保护、过载保护、断相保护、接地故障保护,潜水泵电机及接线盒泄漏、轴温、定子温度等保护。自控电源引自低压配电间0.4kV配电柜,通过UPS为自控设备和仪表供电。
……
共计48张,设计于2014年


地道雨水泵房工艺设计图

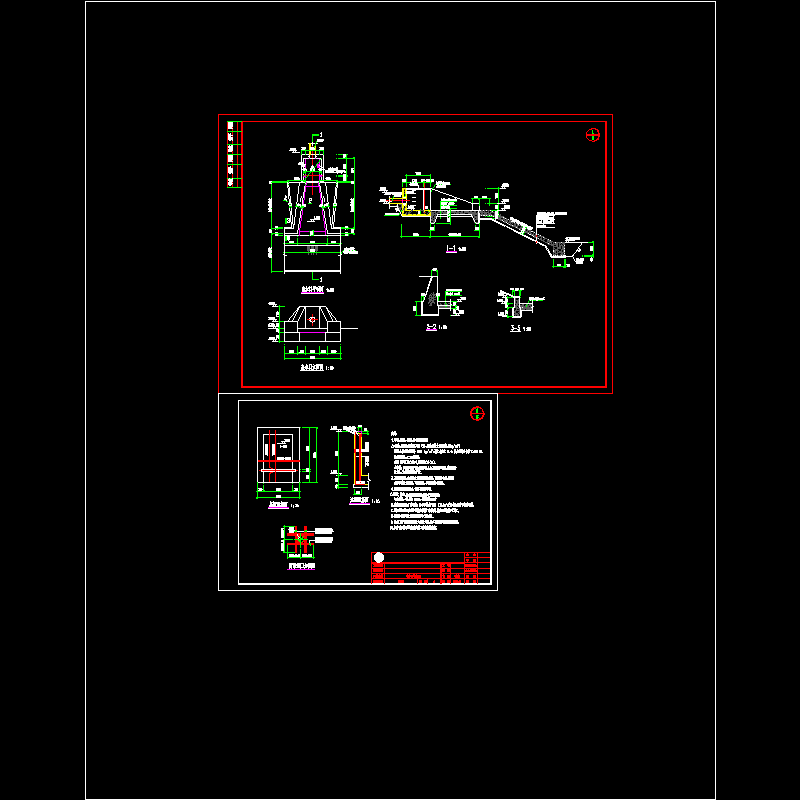

门架基础结构图

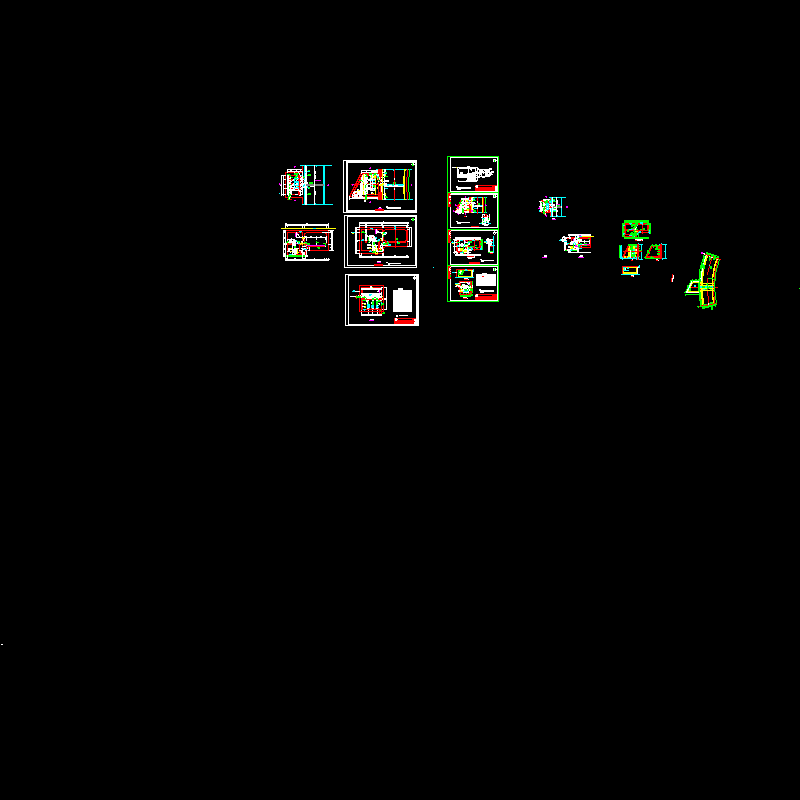

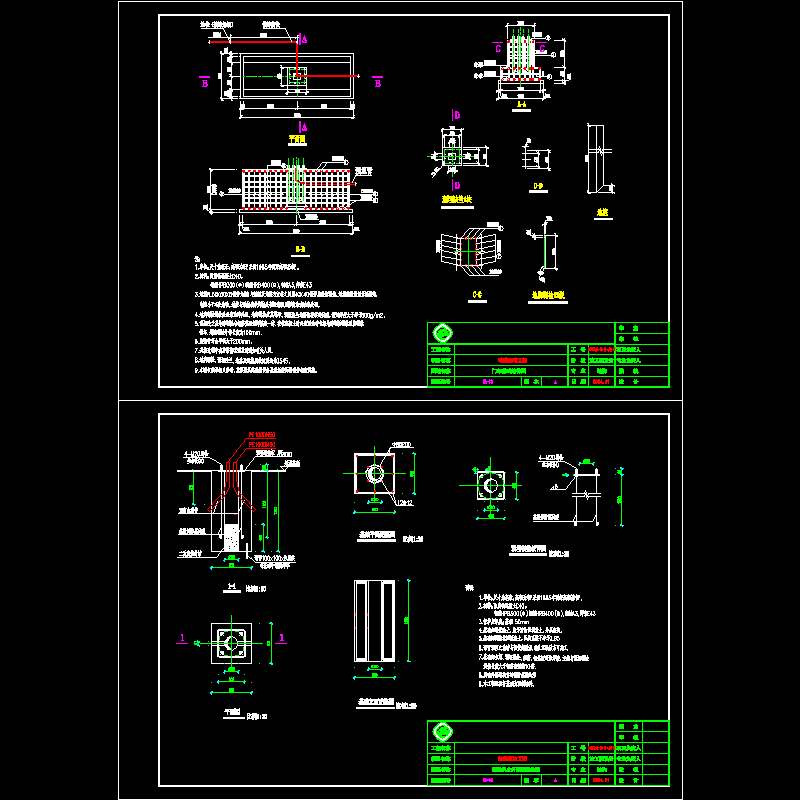

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 出水口施工图.dwg
    出水口施工图.dwg
  • 地道泵站出水管道设计图.dwg
    地道泵站出水管道设计图.dwg
  • 地道泵站工艺施工图.dwg
    地道泵站工艺施工图.dwg

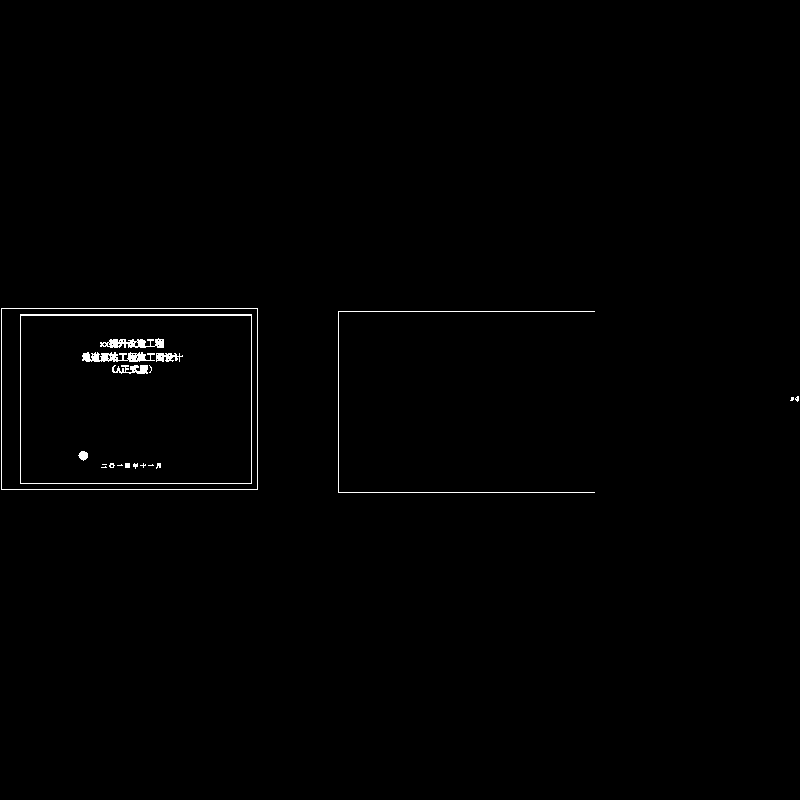

  • 封面签署页--施工图阶段 a正式版.dwg
