24m宽市政道路工程施工CAD大样图52张

资料简介
赚取积分

车道数：四车道
设计时速：40km/h
干线：否
位置：上海
设计年代：近代

附件详情

道路施工图设计总说明
道路平面设计图
道路纵断面设计图
道路标准横断面设计图
土方横断面设计图
路面结构设计图
一般路基处理设计图
填浜路基设计图
高路堤填筑设计图
道路护坡设计图
人行道及无障碍设施设计图
预制砼侧平石结构设计图
挡土墙设计说明
挡土墙平面布置图
挡土墙立面设计图
挡土墙设计图(H=2.5m)
挡土墙设计图(H=3.0m)
挡土墙设计图(H=3.5m)
人行护栏结构图
交通标志标线设计说明
交通标志标线平面设计图
版面大样图
Z 90标志杆结构设计图
159悬臂式标志杆结构设计图
逐桩坐标表
直线、曲线及转角一览表
排水施工图说明
排水管道设计图

附件详情

设计依据：《城市道路交通设施设计规范》 (GB50688-近代)；《城市道路工程设计规范》 (CJJ37－近代)；《城市道路平面交叉口规划与设计规程》 (DGJ08-96-近代)
新建路线全长603.875m。工程设计内容包括道路工程、排水工程工程。道路工程：道路按24m规划红线宽度辟筑，全长603.875m。排水工程：配合道路建设，道路沿线埋设雨、污水管道。其它附属工程：沿线设置相应的交通标志标线等附属设施。本次工程采用悬臂式钢筋混凝土挡土墙结构，H2.5m,3.0m,3.5m。本次工程主要设置指路标志、禁令标志、指示标志等交通安全设施。
……
工程技术标准：
道路等级：城市支路；规划红线宽度：24m；设计速度：30km/h；路面设计荷载：BZZ-100型标准轴载；纵坡最小坡长：85m；竖曲线长度极限值：25m、一般值：60m、凸形竖曲线极限最小半径：250m、一般最小半径： 400m、凹形竖曲线极限最小半径：250m、一般最小半径： 400m；道路路面结构设计年限：10年。
……
共计52张，设计于近代年

人行道及无障碍设施设计图

高3.5m挡土墙设计图

排水管道设计图

以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

ls00-封面目录1408.dwg
ls02-道路平面设计图.dwg

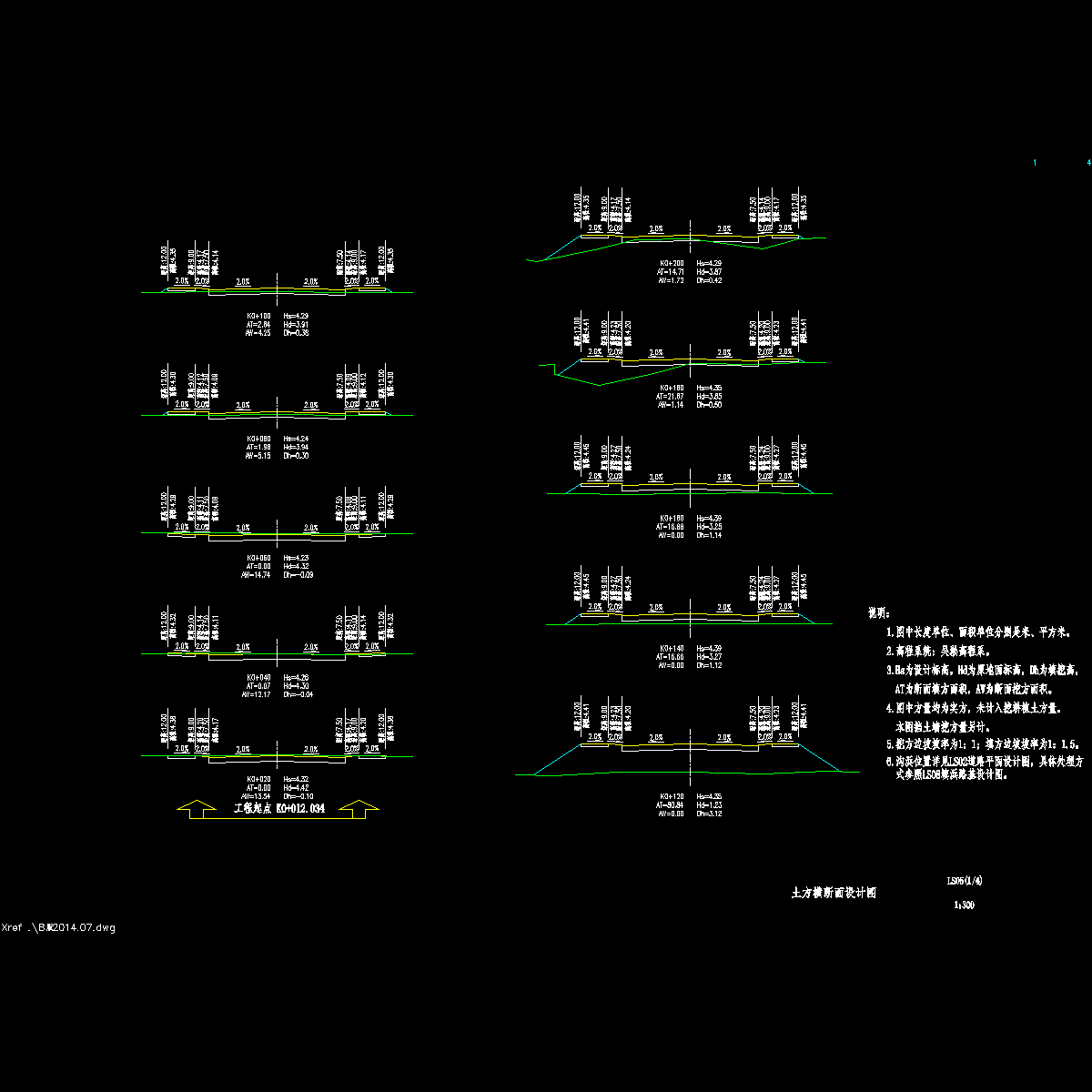

ls05_土方横断面设计图0725.dwg

以上是部分截图，请下载附件后查看完整高清内容
