24m宽生态园道路初步设计图纸31张平面图

  • 车道数:四车道
  • 设计时速:30km/h
  • 位置:浙江
  • 设计年代:近代

附件详情

  • 工程地理位置图
  • 道路平面图
  • 道路纵断面图

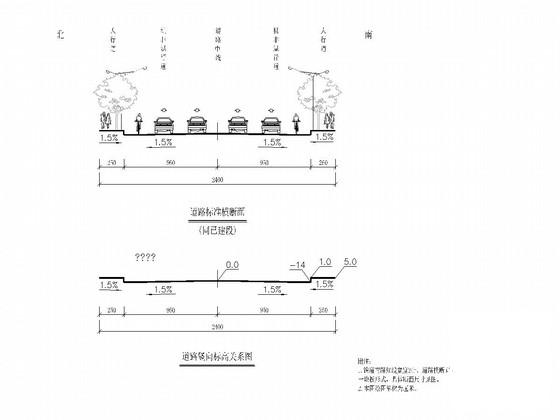

  • 道路标准横断面图
  • 道路路面结构图
  • 树池结构图
  • 盲道布局及结构图
  • 锯齿型偏沟构成图
  • 检查井及雨水口加固结构图2
  • 道路交通组织平面图
  • 排水说明
  • 给水系统图
  • 雨水系统图
  • 污水系统图
  • 主要设备材料表
  • 给排水平面图
  • 综合管线横断面图
  • 给水 节点详图
  • 给水纵断面图
  • 雨水纵断面图
  • 污水纵断面图
  • 给水管道基础图
  • 开挖排水管道及检查井基础图
  • 管道交叉加固图
  • 砖砌检查井底板配筋图
  • 路灯主要材料
  • 路灯横断面图
  • 路灯平面图
  • 10米高路灯基础详图
  • 大手孔井图
  • 小手孔井图

附件详情

生态园道路红线宽度24m,道路横断面采用一块板形式,机动车道沥青路面面层弯沉≤35(1/100mm), 机动车道基层顶面允许弯沉≤50(1/100mm), 宕渣顶面施工控制指标允许弯沉≤240(1/100mm)。机动车道面层沥青混凝土采用道路石油沥青AH-70。路面面层集料规格及用量应符合《公路沥青路面施工技术规范》JTG F40-近代有关要求。其基层顶面当量回弹模量不小于80MPa。水泥稳定碎石层碾压后洒布PC-2乳化透层沥青。
……
道路路灯灯杆杆壁厚4mm,杆高10m,底部内径240mm,端部内径120mm。灯体150W。距地安装高度10m。基础设计等级为丙级,地基承载力特征值为45KPa。基础混凝土采用C25,钢筋保护层厚为40mm,基础底做150厚片石夯实,70厚C15细石混凝土垫层。
……
布置给水管管径DN300,位于道路南侧车行道下。在地块适当位置预留给水支管,管径为DN200。给水管道工作压力为0.4MPa。雨水口采用偏沟式雨水口。污水开挖施工段采用Ф1000mm圆形混凝土污水检查井。
……
共计31张,设计于

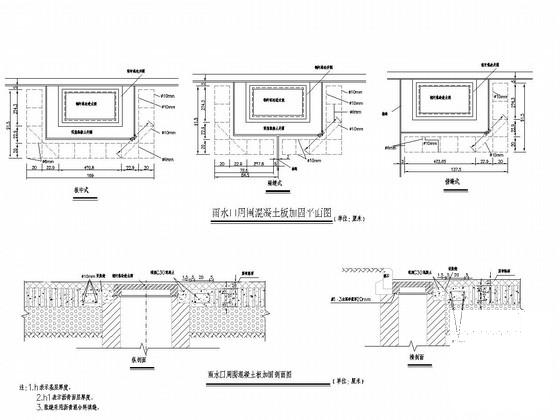

检查井及雨水口加固结构图

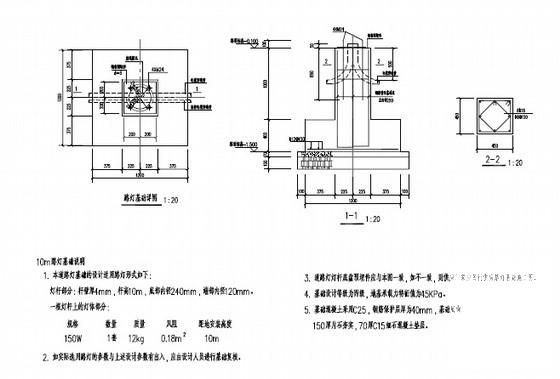

10米高路灯基础详图

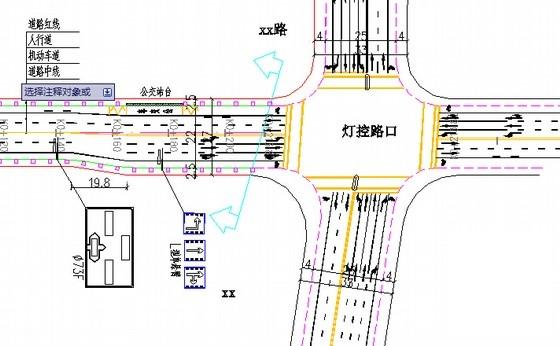

交通组织图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 道路平面设计图 - 1
    道路平面设计图 - 1
  • 道路平面设计图 - 2
    道路平面设计图 - 2
  • 道路平面设计图 - 3
    道路平面设计图 - 3
  • 道路平面设计图 - 4
    道路平面设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
