市政道路盲沟CAD图纸(上宽80cm底宽40cm间距20米)

附件详情

中间分隔带宽度≤6.0m时,在中间分隔带内设置一道纵向盲沟,
中间分隔带宽度>6.0m时,在中间分隔带内设置二道纵向盲沟。道路南侧机非隔离带下及窨井南侧各设置一道纵向盲沟。横向盲沟间距为20m。每隔40m接入雨水窨井。盲沟内填洗净碎石或砾石,粒径5-40mm。纵、横向盲沟需贯通。横向盲沟尺寸,宽40cm,高40cm。盲沟底坡度≥2%。中央分隔带下纵向盲沟为梯形,上宽为80cm,底宽为40cm,高为40cm,边坡为1:0.5;机非分隔带下纵向盲沟为矩形,高为0.6m,宽为0.5m。纵向盲沟坡度与道路纵坡相同,当道路纵坡小于0.3% 时,在相邻两个窨井间的纵向盲沟中间设置分水点,其纵坡应 ≥0.3% 。
……
包括:纵、横向盲沟 平面布置图 、A大样(中间分隔带≤6.0m)、A大样(中间分隔带>6.0m)、横向盲沟、纵向盲沟
……
共计1张

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

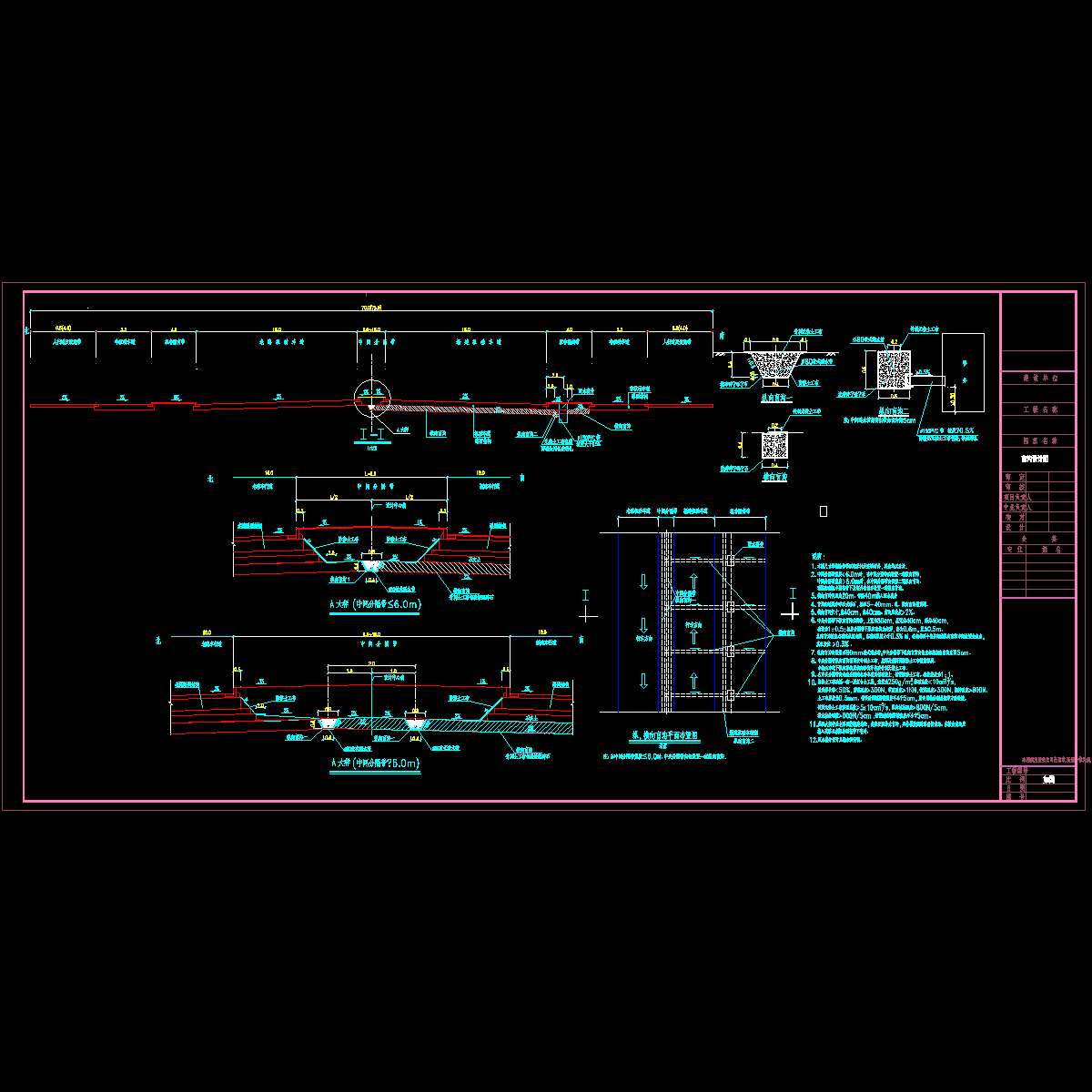

  • 市政道路盲沟CAD图纸(上宽80cm底宽40cm间距20米) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
