24m宽市政道路排水工程设计套CAD图纸(12张)

附件详情

项目概要:
道路全长286.418米,其标准路幅宽24米=4.0米人行道 8.0米米车行道 8.0米车行道 4.0米人行道。该资料范围为道路红线范围内新建雨污水管网,以排除本次道路两侧地块内的雨污水。雨水管线采用沿道路两侧布设,污水管线均采用沿道路右侧布置。下游污水处理设施未做相应规划,雨污水排出口为预留接入下游二十号道路雨污水管网。道路相交的各个路口雨污水管网未接入本次雨污水管网中,未均考虑部分雨污水过境流量。
......
设计于2013年,共12张CAD设计图。

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

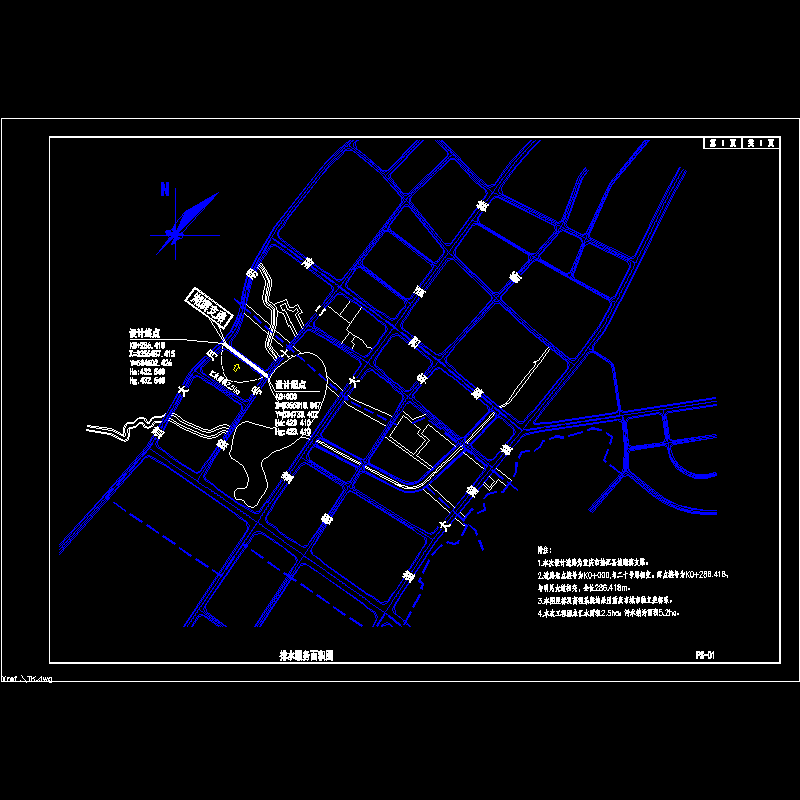

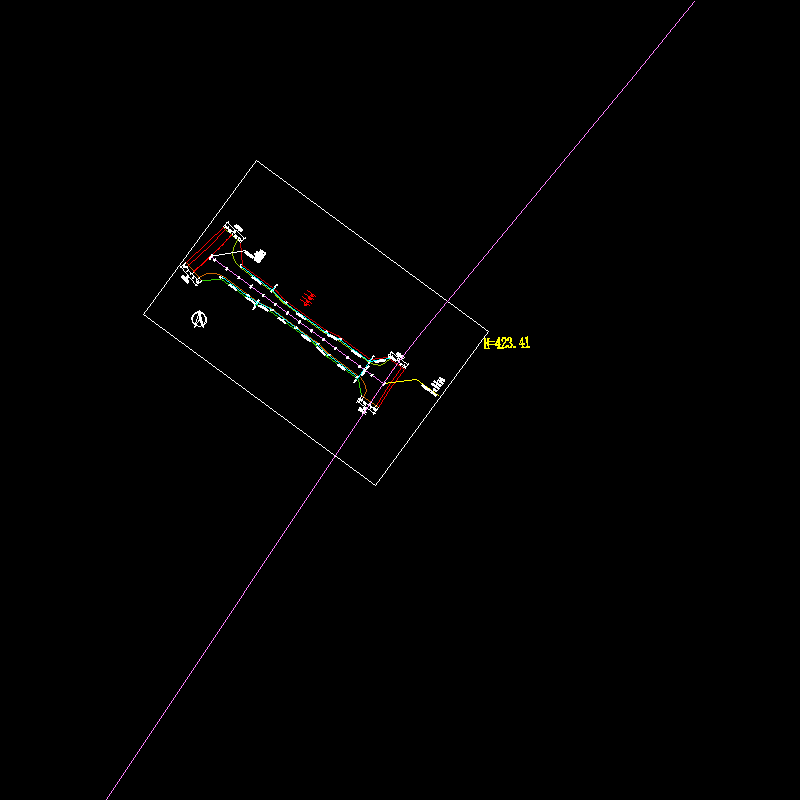

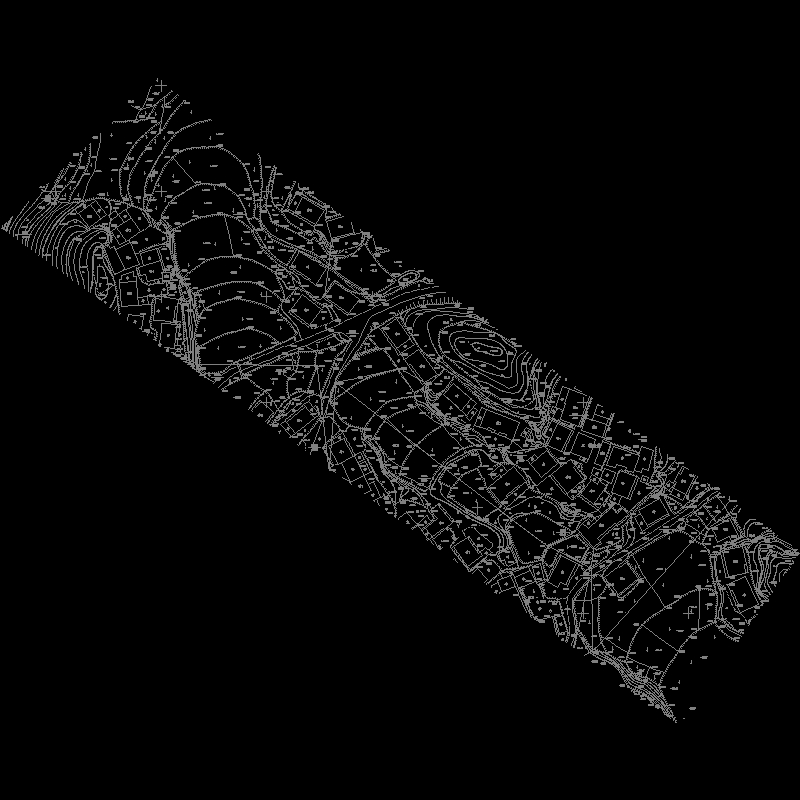

  • 01服务面积图.dwg
    01服务面积图.dwg

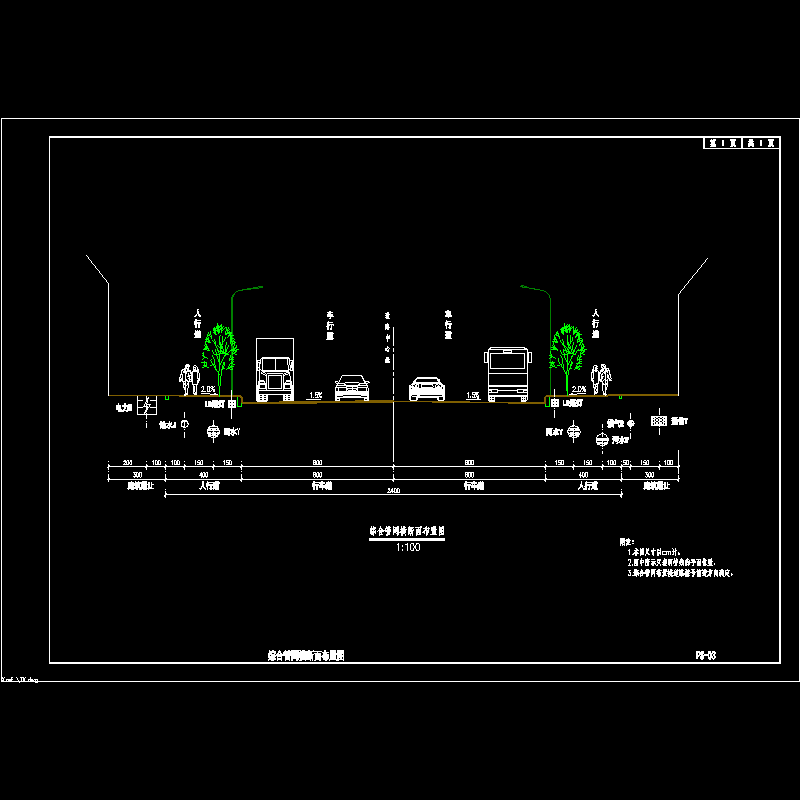

  • 03标准综合管网断面图.dwg
