市政道路横断面设计CAD大样图纸（30米宽路基）

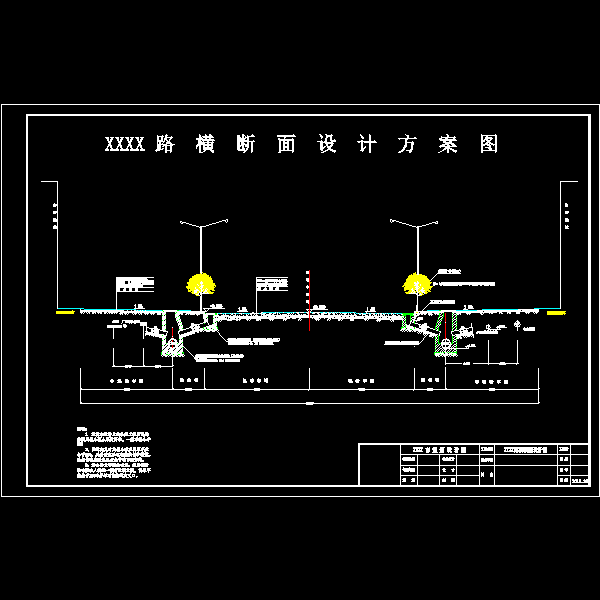

道路横断面设计大样图（30米宽路基） 　　路基宽度：机动车道7M*2 绿化带2.5M*2 非机动车道5.5M*2 　　路面横坡：1.5% 　　机动车道路面结构： 　　220mm厚C30混凝土面层 　　200mm厚10%石灰土基层 　　素土夯实层 　　非机动车道路面结构： 　　300*600*30毛石板面层 　　30厚1:2.5水泥砂浆黏贴层 　　70厚C10混凝土垫层 　　素土夯实层 　　100厚C10混凝土管道基础 　　管道布置： 　　通讯、广电综合管道 　　天然气管道 　　偏沟式单箅雨水口（高强复合材料井图） 　　电力管道 　　…… 　　共计1页
