38.2m宽市政道路端部大样CAD图纸

附件详情

  • 沥青路面端部大样
  • 泄水槽平面大样
  • 泄水槽立面大样
  • 侧石一大样
  • 侧石二大样
  • 平石大样

附件详情

设计依据:《 城市道路 工程设计规范》(CJJ 37-2012)。
道路标准横断面宽度为38.2m,横断面布置为5m(人行道) 4.6m(非机动车道) 2m(侧分带) 15m(机动车道) 2m(侧分带) 4.6m(非机动车道) 5m(人行道)。道路路拱采用直线型式。机动车道、非机动车道及侧分带横坡均采用2.0%,人行道横坡采用1.5%(反向)。侧石和平石均采用花岗岩材质,侧分带侧石外露高度为30cm。人行道侧石外露高度为17.5cm。
平石、侧石均为花岗岩材质,每块长100cm。预制时要求线条平整,表面光洁。3、平石、侧石铺砌时砌缝采用1:1水泥砂浆砌筑,砌筑前应浇水润湿,平、侧石采用紧缝砌筑。砂浆不得污染平、侧石表面。平石、侧石铺砌时须错缝。泄水槽设置于侧分带上。一个泄水槽工程数量为:平石2m,侧石4m。
……共计2张,设计于2013年

道路端部大样图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

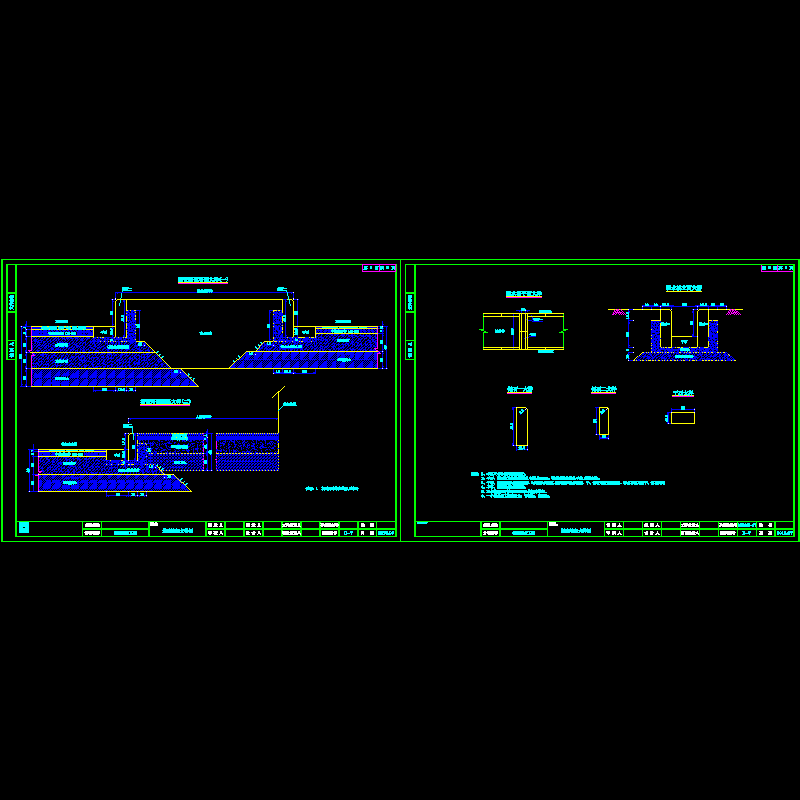

  • 38.2m宽市政道路端部大样CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
