2×25m预应力混凝土连续梁天桥设计CAD图纸15张

  • 位置:河南

附件详情

  • 桥型布置图
  • 箱梁一般构造图
  • 箱梁预应力钢束布置图
  • 预应力钢束定位钢筋布置图
  • 箱梁普通钢筋布置图(一)
  • 箱梁普通钢筋布置图(二)
  • 中横梁钢筋布置图
  • 端横梁钢筋布置图
  • 梁肋端部加强钢筋布置图
  • 梁端封锚钢筋布置图
  • 桥墩一般构造图
  • 桥台一般构造图
  • 桥墩钢筋布置图
  • 桥台帽梁、耳、背墙钢筋布置图
  • 桥台桩基础钢筋构造图

附件详情

本桥设计荷载:公路Ⅱ级。桥为被交道上跨主线,上部构造采用2×25m预应力混凝土T型刚构,下部构造桥墩采用薄壁墩,桥台采用柱式台;桥墩采用扩大基础,桥台采用桩基础。
桥面横坡由防水混凝土铺装形成,保证最薄处为8cm。桥头搭板长度采用6m。
箱梁采用满堂支架一次现浇,每个箱室每3m左右在两腹板上部设^8cm通气孔,使空气能形成对流。
......
共15张图。

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 01 桥型布置图.dwg
    01 桥型布置图.dwg
  • 02 箱梁一般构造图.dwg
    02 箱梁一般构造图.dwg

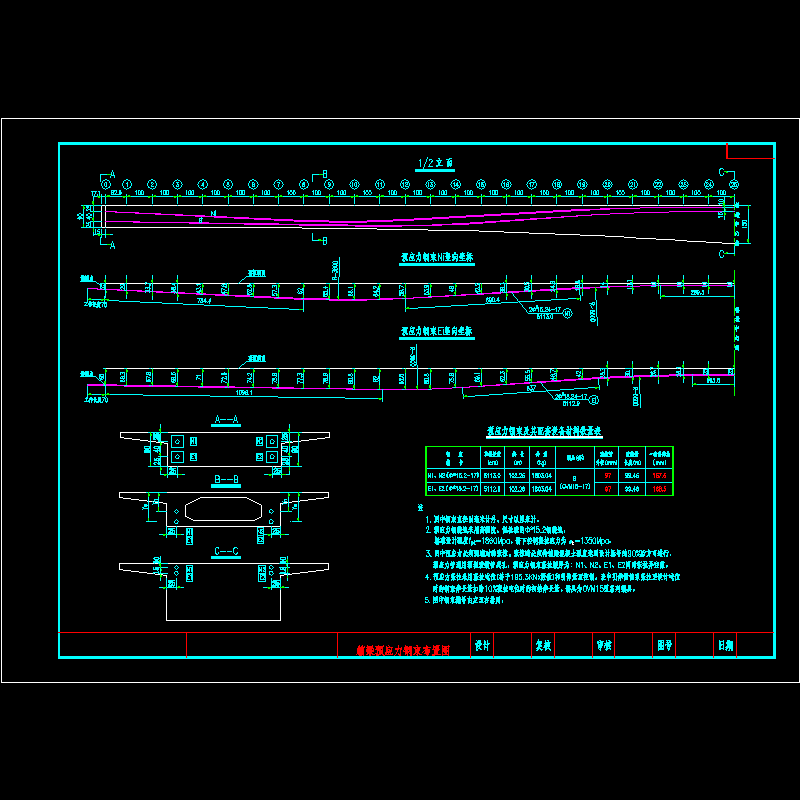

  • 03 预应力钢束布置图.dwg
    03 预应力钢束布置图.dwg
  • 04 预应力钢束定位钢筋布置图.dwg
    04 预应力钢束定位钢筋布置图.dwg
  • 05、06 箱梁普通钢筋布置图.dwg
    05、06 箱梁普通钢筋布置图.dwg
  • 07 中横梁钢筋布置图.dwg
    07 中横梁钢筋布置图.dwg
  • 08 端横梁钢筋布置图.dwg
    08 端横梁钢筋布置图.dwg
  • 09 梁肋端部加强钢筋布置图.dwg
    09 梁肋端部加强钢筋布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
