6099平米19层高层住宅楼建筑结构施工图纸

附件详情

该项目是安徽住宅楼项目，地上18+1层，层高2900，屋顶为坡屋面阁楼一层，局部为平屋面;地下一层。建筑面积为：6099.49平方米，剪力墙结构，主楼采用板式筏形基础，基础设计等级为乙级，抗震设防烈度为7度。

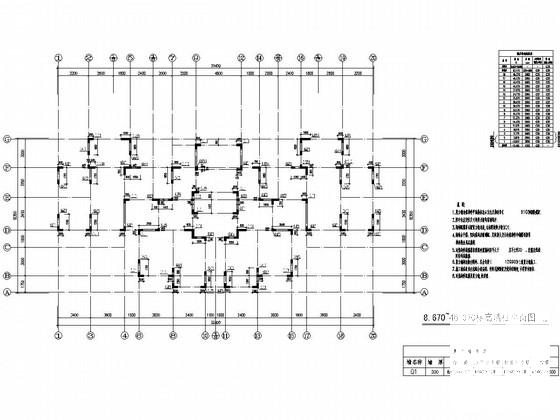

结构专业该资料包含：结构设计总说明，基础 平面布置图 ，各层墙柱平面图，梁板配筋图，剪力墙柱详图，楼梯图，大样详图，共计37张图。

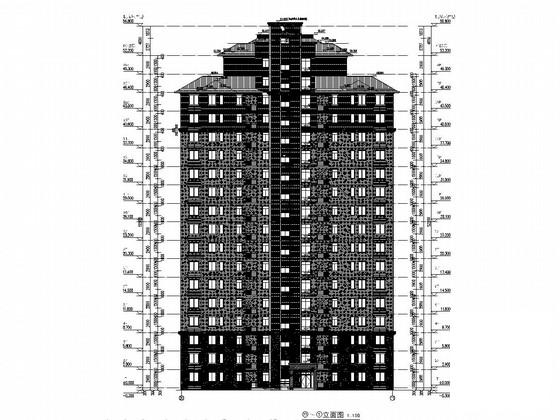

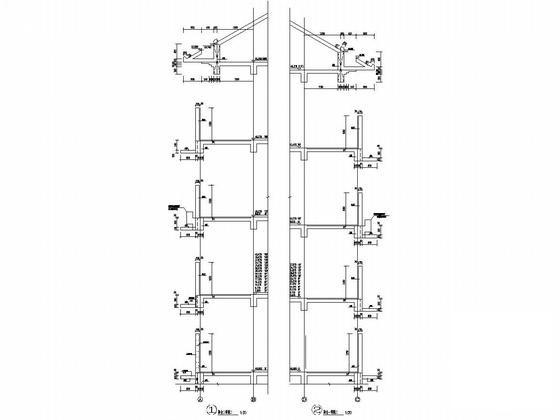

建筑专业该资料包含： 建筑施工图设计 说明，平面图，立面图，剖面图，各种大样详图等共计25张。
分享投稿时间：近几年11月。
