高校毕业多方案特大桥设计套CAD图纸附论文（148页箱梁T梁）

附件详情

方案设计：
1）第一方案——预应力混泥土简支箱梁桥(详见设计图纸方案一)

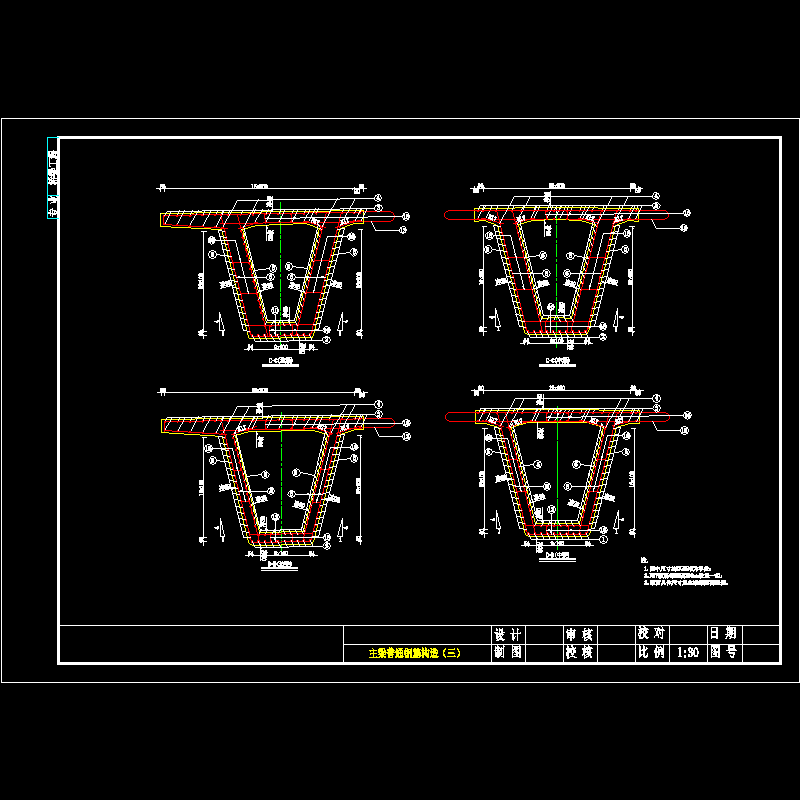

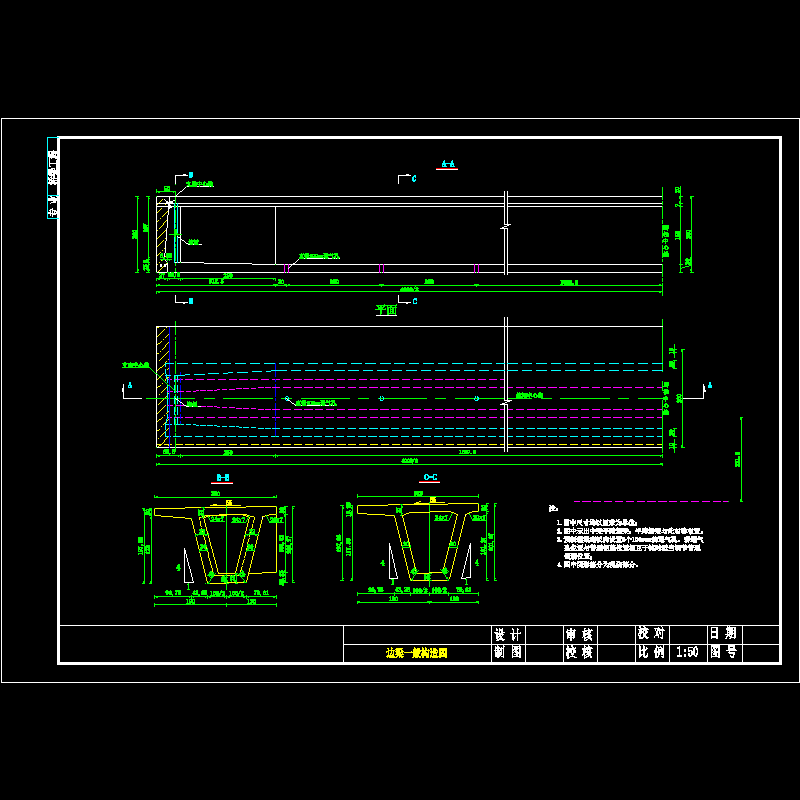

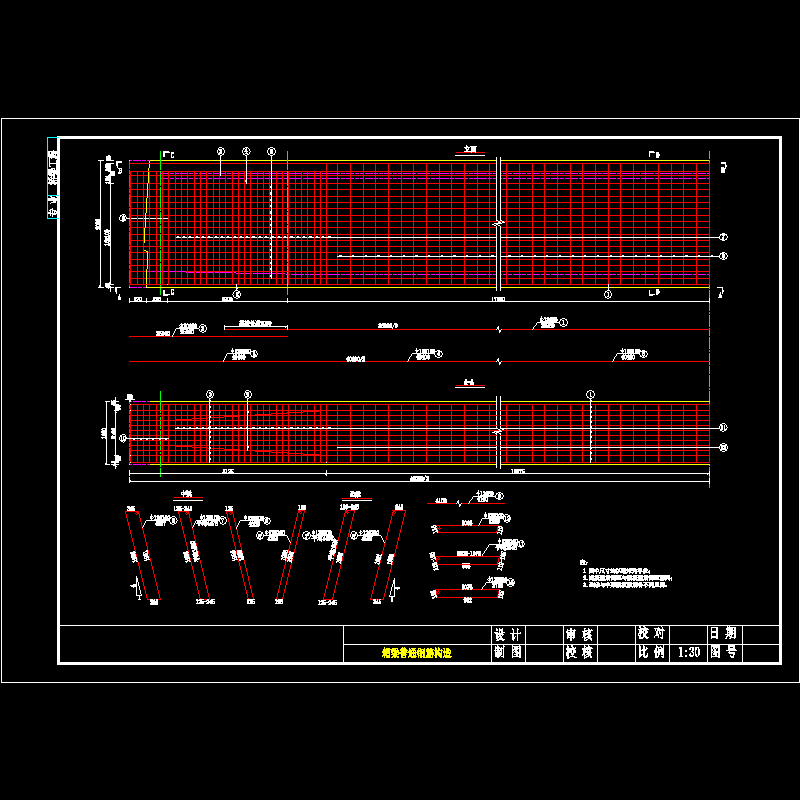

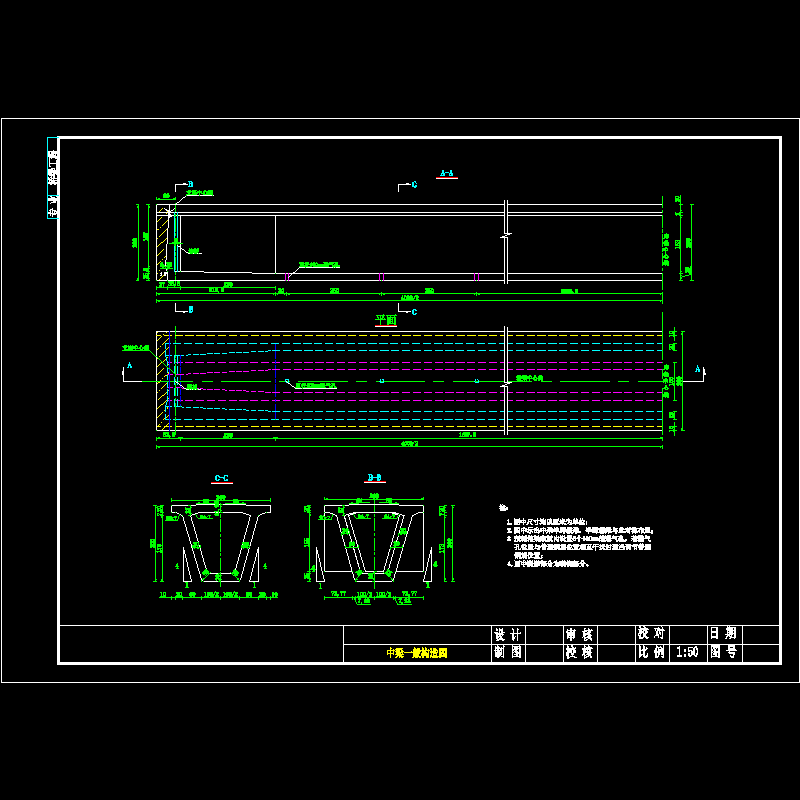

此方案的桥跨布置为5×40m，桥梁总长200m,梁体用3片预应力混凝土箱型梁，截面为等高斜腹板的单箱单室箱型截面，预制中主梁高200cm顶板宽260cm底板宽100cm；边主梁顶板宽320cm，底板宽100cm，预制主梁间采用80cm的现浇湿接缝，施工方法采用预制拼装。
2）第二方案——预应力混凝土 简支T梁 桥(详见设计图纸方案二)
此方案桥跨布置为7×30m，桥梁总长210m,梁体采用预应力混凝土带马蹄T型梁，主梁5片,高200cm翼缘板宽210cm,平均厚度22cm,采用预制拼装施工。
3）第三方案——预应力混凝土连续箱梁桥(详见设计图纸方案三)
此方案桥跨布置为55m 90m 55m，桥梁全长200m.主梁采用变截面单箱单室箱型梁，支座处梁高450cm,跨中梁高200cm，顶板宽1050cm，采用移动挂篮悬臂现浇施工。
......
设计于2014年，共11张CAD设计图，138页设计论文。
