主桥上部设计CAD图纸

附件详情

  • 箱梁一般构造图
  • 箱梁纵向预应力钢束布置图
  • 截面预应力钢束布置图
  • 箱梁横向预应力筋布置图
  • 预应力管道定位钢筋布置示意图

附件详情

1、结构构造
上部结构为三跨预应力混凝土连续梁,其跨径组合为45m 76m 45m,采用单箱单室截面,单箱顶宽11m,底宽6m,两侧悬臂长2.5m,主墩支撑处箱梁中心梁高4.4m,跨中箱梁中心梁高2.0m,梁高以半立方抛物线变化。箱梁顶面设置双向1.5%横坡,顶板厚0.28m,悬臂板端部厚0.18m,根部厚0.6m;腹板厚0.42m~0.62m,底板厚0.25m~0.65m,也以半立方抛物线变化。横隔板分别设在中支点、边支点,厚度分别为1.8m和1.2m,各横隔板均设置了人洞以便施工。
箱梁腹板上设有通风孔,一般设在梁段的中心部位,可根据实际情况作适当调整。
箱梁O号段长8m, 在支架上浇注。两侧各有9个节段,梁段数及梁段长度为5×3.4m和4×4m。1号~9号梁段采用挂篮悬臂浇注施工,悬臂浇注梁段最大控制重量93t,挂篮控制重量40t。主桥共有3个合拢段,即两个边跨合拢段和1个中跨合拢段,合拢段长均为2m,在吊架上浇注。边跨现浇段长5.92m,在支架上浇注。
箱梁为两向预应力结构,分纵向预应力束、桥面板横向预应力束。


立面

立面布置图

劲性骨架

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 上部布置图.dwg
    上部布置图.dwg

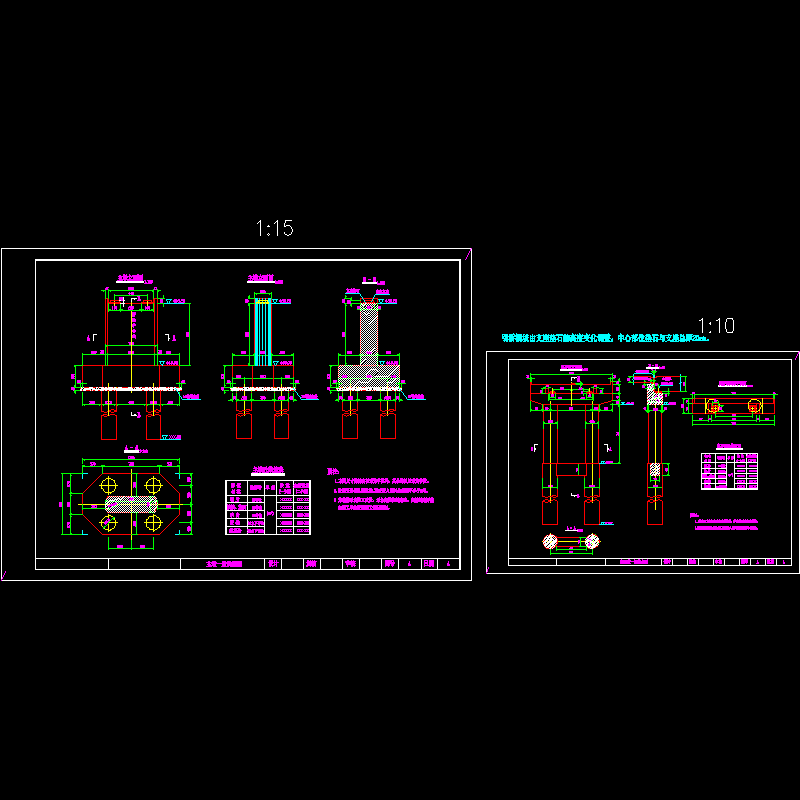

  • 下部构造.dwg
    下部构造.dwg

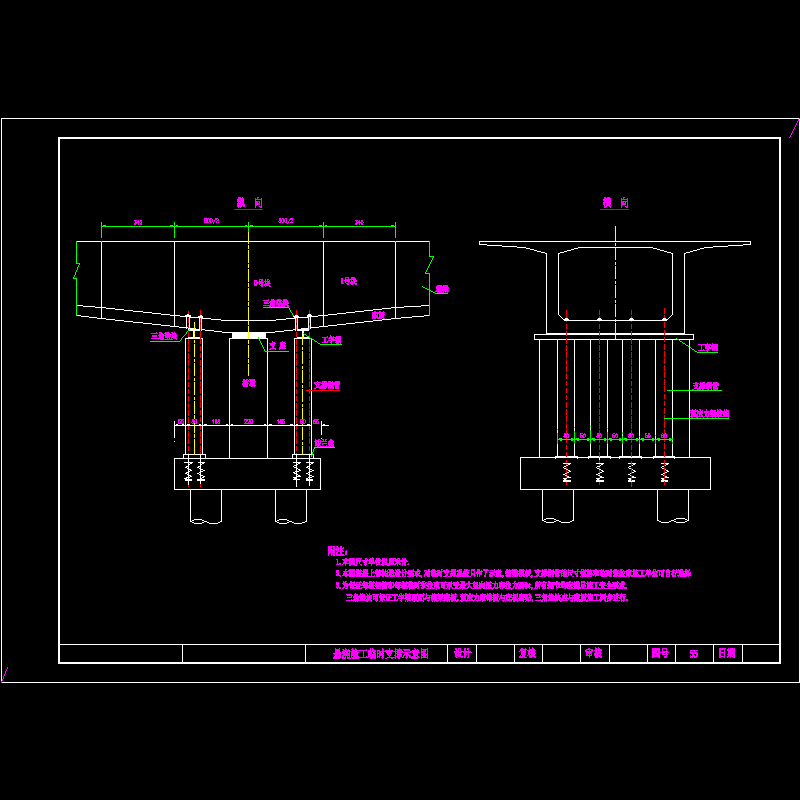

  • 临时支架.dwg
    临时支架.dwg

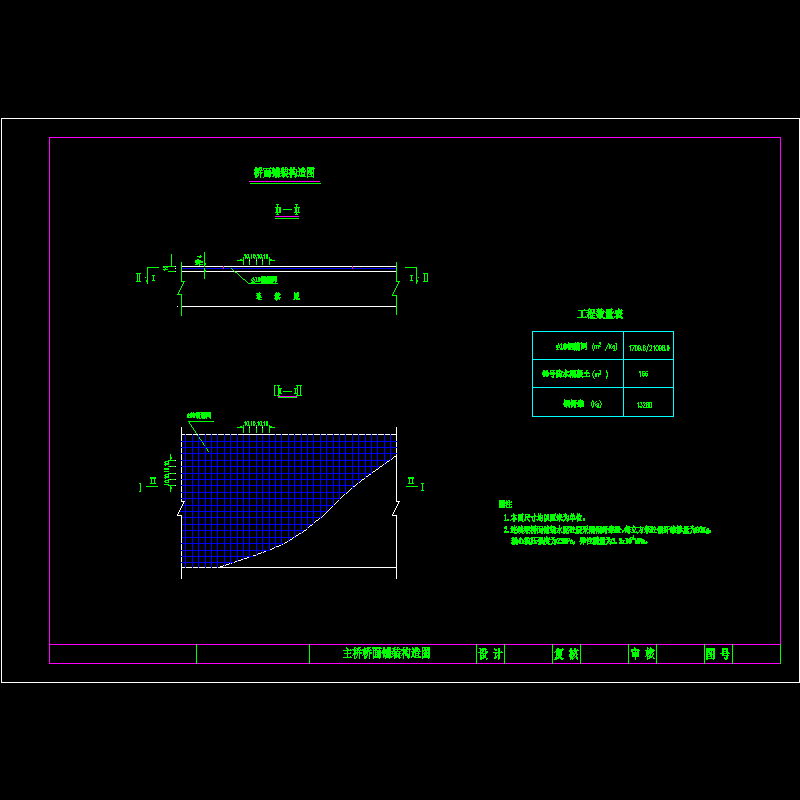

  • 主桥桥面铺装.dwg
    主桥桥面铺装.dwg

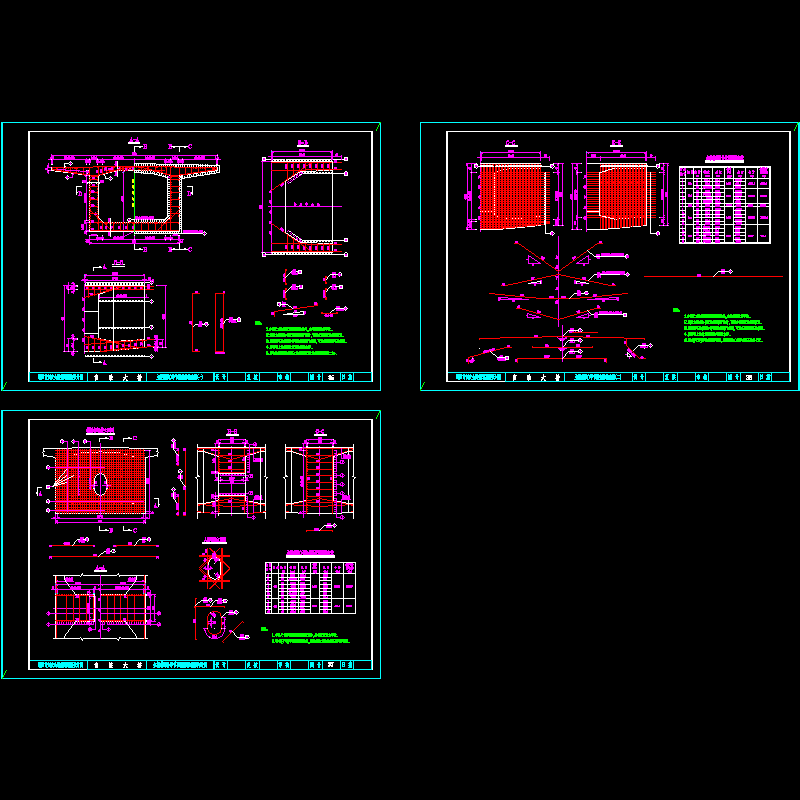

  • 主桥箱梁0#块钢筋构造图.dwg
    主桥箱梁0#块钢筋构造图.dwg
  • 主桥箱梁钢筋构造图.dwg
    主桥箱梁钢筋构造图.dwg
  • 主桥箱梁钢筋构造图二.dwg
    主桥箱梁钢筋构造图二.dwg
  • 劲性骨架.dwg
    劲性骨架.dwg
以上是部分截图,请下载附件后查看完整高清内容
