11层剪力墙结构住宅楼结构施工图承台大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：抗震不设防
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 地下室功能：车库
- 参考图纸：14张
- 设计年代：近代
附件详情
该项目为湖南某住宅楼，主楼11层，地下一层，结构类型为现浇钢筋混凝土剪力墙结构，采用现浇钢筋混凝土楼板，基础为锤击式预应力混凝土管桩基础（PHC-A400），抗震不设防。
该资料包含：
结构设计说明
、基础平面布置图、承台大样、底板结构图、墙柱
平面布置图
、梁配筋图、板配筋图、大样详图 等共14张图纸。

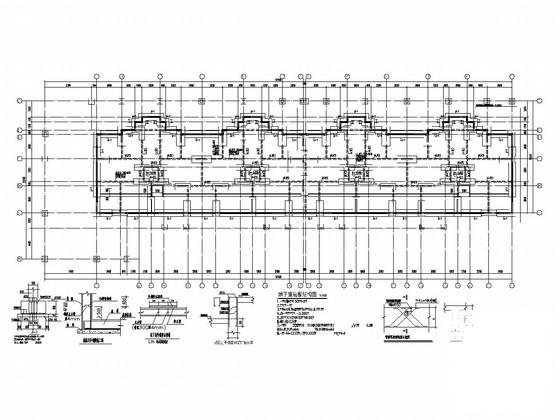

地下室底板结构图

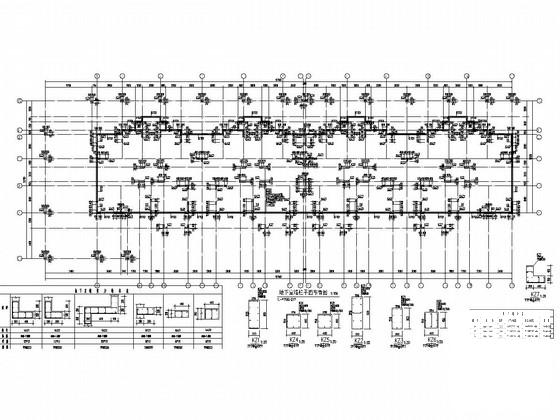

地下室墙柱平面布置图

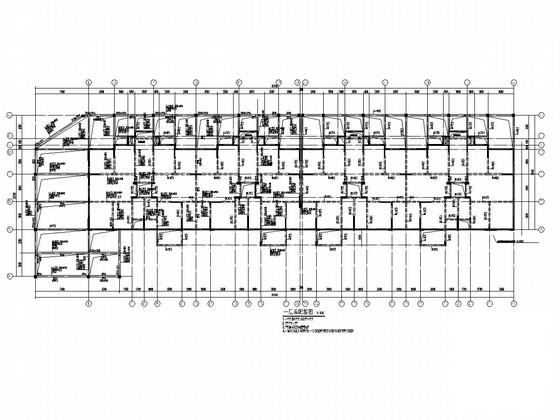

一层梁配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

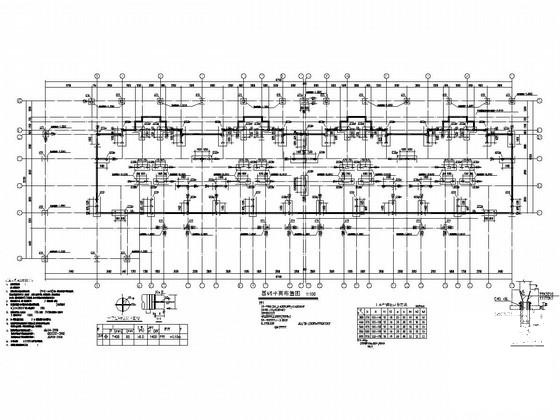

施工图大样图 - 1 -
施工图大样图 - 2 -
施工图大样图 - 3 -
施工图大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
