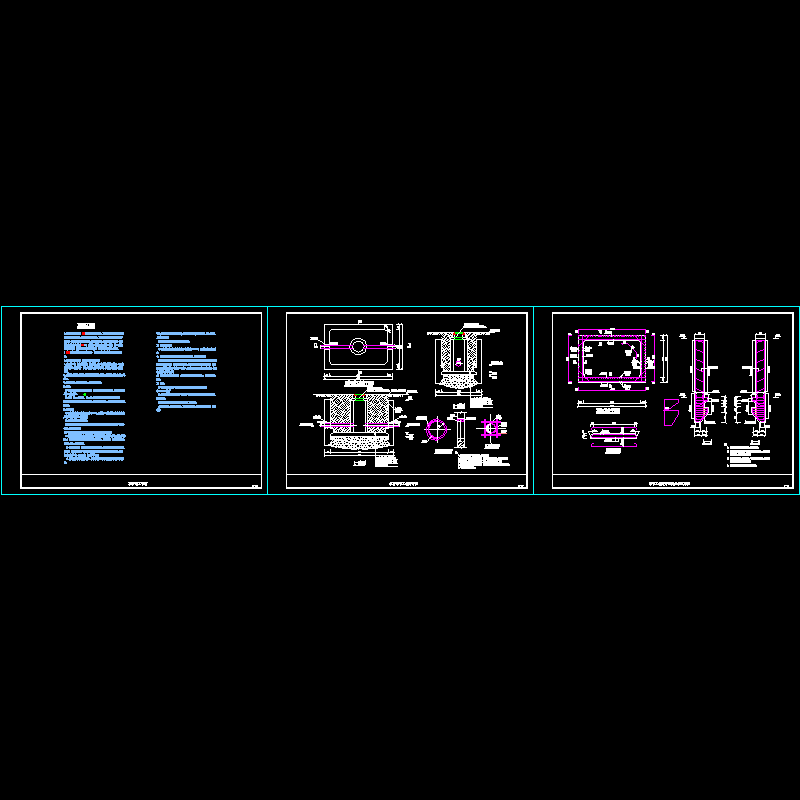

路排水管道CAD施工图纸

附件详情

工程介绍：该项目为某路给排水施工设计。
设计依据和规范：
(1)<>（GB50014-2006）
(2)<>(GB50069-2002)
(3)<>(2002版)
(4)建设单位提供的道路路网电子文本及有关规划要求。
设计原则及主要参数：
1.采用雨污分流制；
2.主要设计参数：
本地块内地形比较平坦，依据 城市道路 总体规划布局和自然河流分布情况，划分排水流域，并以就近排放原则进行设计。设计采用绍兴市短时暴雨强度公式：
i=（21.032 0.593×lgP）/(t 11.814)0.827(mm/min)
重现期P：道路=1年；地块=1年
径流系数Ψ：道路=0.9；地块=0.5
集水时间：t=10分钟。

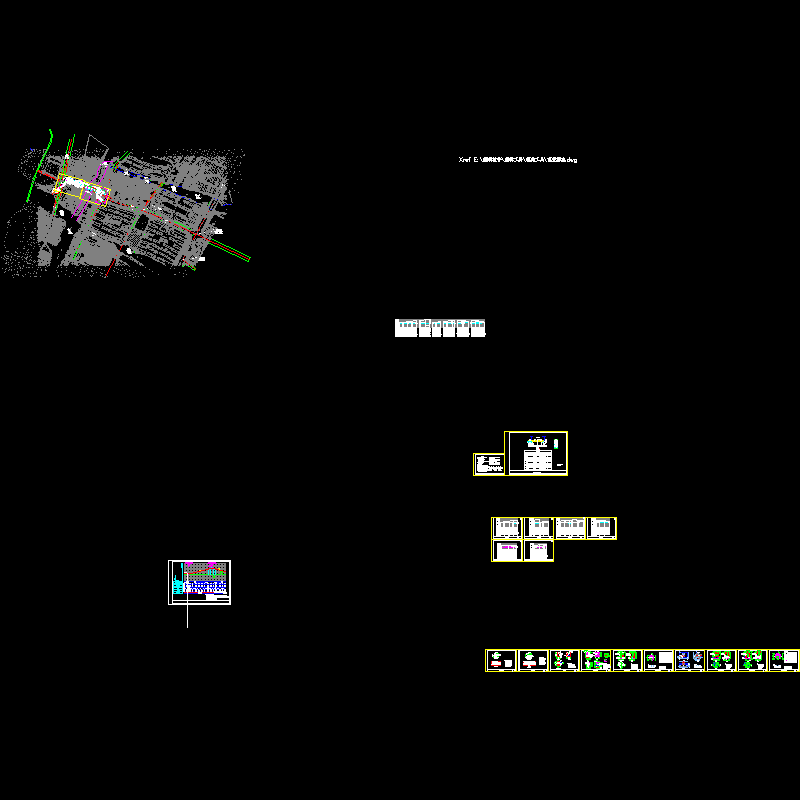

3.管位：见管位图。
排水工程
1.各地块雨水通过雨水支管，集中收集到雨水管，再就近排入河道；各地块污水通过污水支管，集中 收集到污水管，排入4-3#泵站。
