道路排水CAD施工大样图

附件详情

工程介绍：
1、该资料采用标准：（室外排水设计规范）（GB50014-2006）。
2、设计图纸中尺寸单位除管径，井径以毫米计及图中注明者外，其余以米计。
3、管材采用Ⅱ级钢筋砼承插排水管，管道采用“O”型橡胶圈承插接口；
4、雨水口见：95S518-1P7；雨水口深度为1米,连接管均采用DN300，以1%的坡度引至雨水检查井，覆土不小于0.7米.
5、检查井见：02S11、12、14、15、17、32、58
6、八字式管道井，出水口见《95S517P3出水口含（2003修订版）》
7、管道接口参见2004S516P7。
8、管道与检查井接口参见2002S203P6。
9、检查井的井盖及井座、双篦子雨水口的篦子及座采用高强度复合材料BMC。
10、施工前应实测所有现有检查井、涵的位置、高程，如与本图不符，应及时与设计单位联系.........

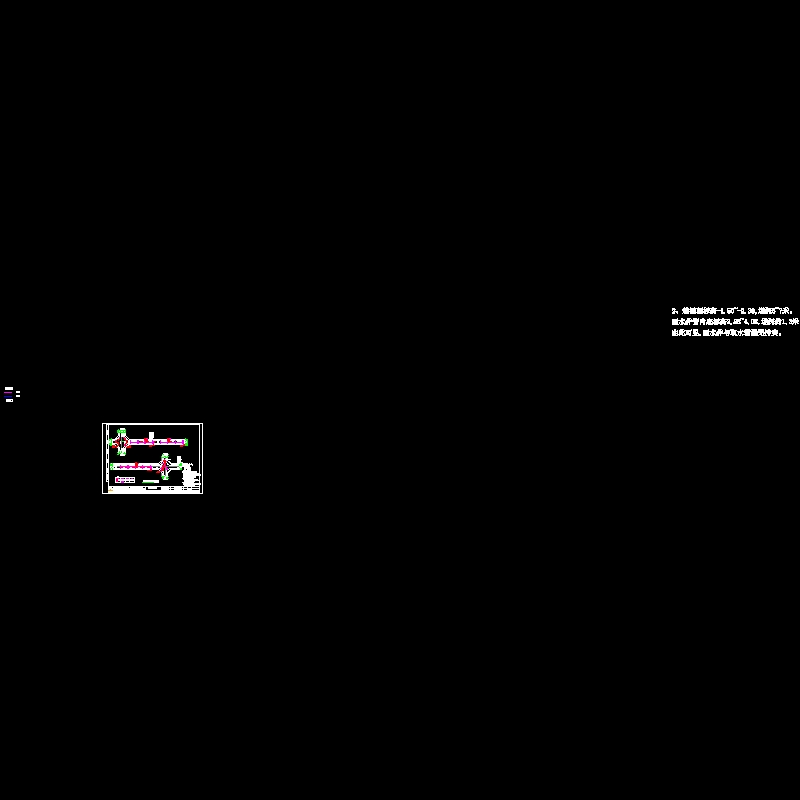

共8张cad图纸。
