商务楼模板施工方案（带附大样图）

附件详情

工程东西长为122.2米，南北宽为78.4米，建筑面积6.5万平方米。工程地下两层，分别为地下车库和设备用房，地上十三层，其中一、二层为商业网点，三～十三层为商务办公用房。地下二层为错层结构


该项目框架柱、楼梯及电梯筒体结构部分采用钢制定型大模。地下室其余部分全采用多层板模板，梁板采用碗扣式钢管排架体系；地上部分梁板采用竹胶板和碗扣式钢管排架体系。除地下部分考虑防水外，其他部位的竖向施工缝留设在梁板底和板面，水平结构施工缝留设在后浇带部位。

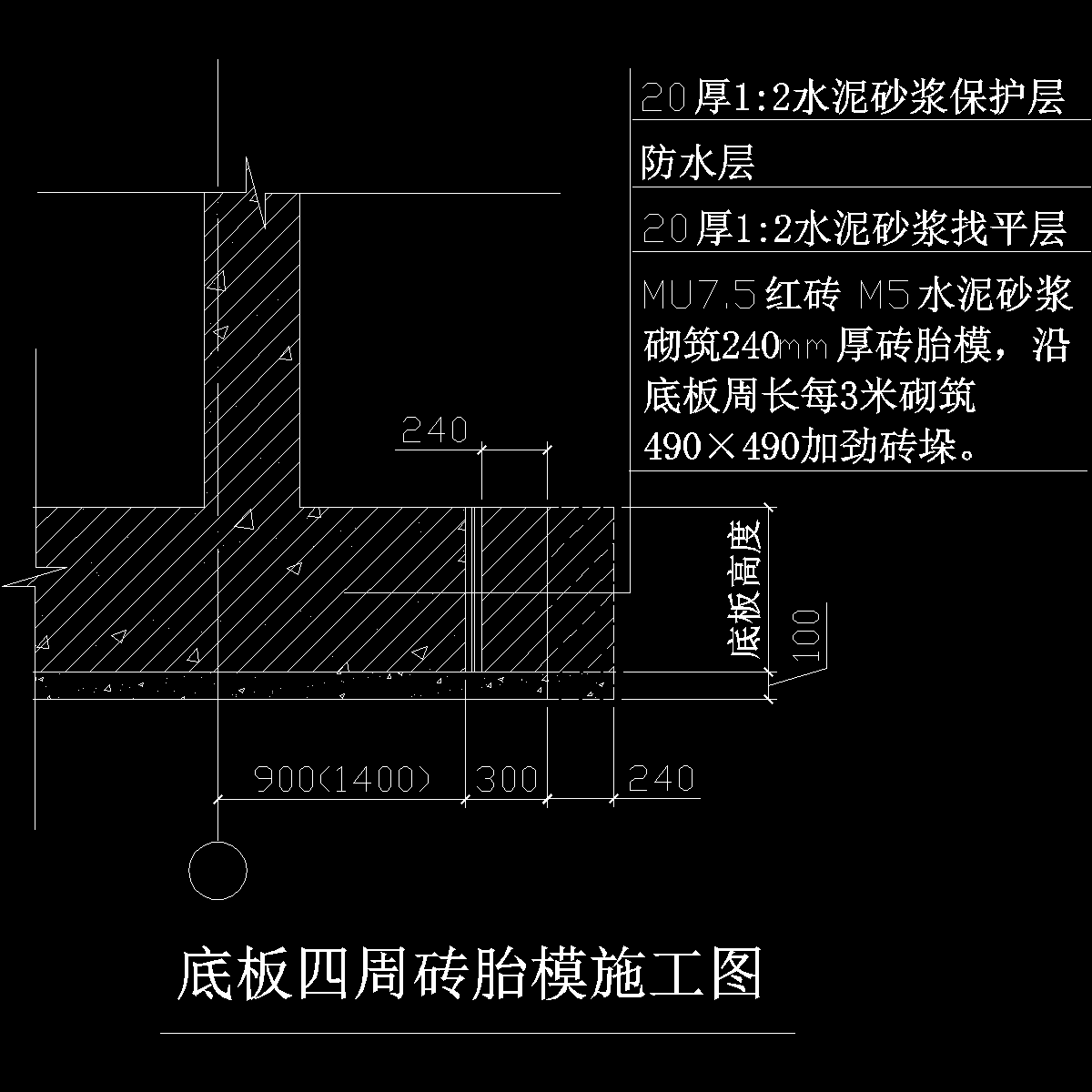

基础底板外侧周边以及低于底板标高的坑四周采用240mm厚的砖胎模，砖胎模用M5水泥砂浆砌筑，内侧及顶面抹20mm厚1：2水泥砂浆，表面压光，阴阳角部位均做成半径不小于50mm的小圆角，沿底板周侧砖胎模每3米砌筑一490×490加劲砖垛。

筒体及框架柱采用定型钢大模板
底板上导墙、集水坑、电梯底坑、地梁吊模、后浇带模板采用多层板模。墙、板后浇带两侧采用Ф4网径、6×6网眼双层钢丝网阻隔砼，钢丝网内侧配置Ф16@100钢筋网作加劲肋。
地上楼层梁、板模板：楼层梁板模板体系采用竹胶合板木龙骨钢管支撑。为了提高平台模板的周转率，同时确保梁板砼的质量，该项目使用早拆模板体系，即在快拆模板体系上每隔两立柱设一后拆支撑。.
.....................

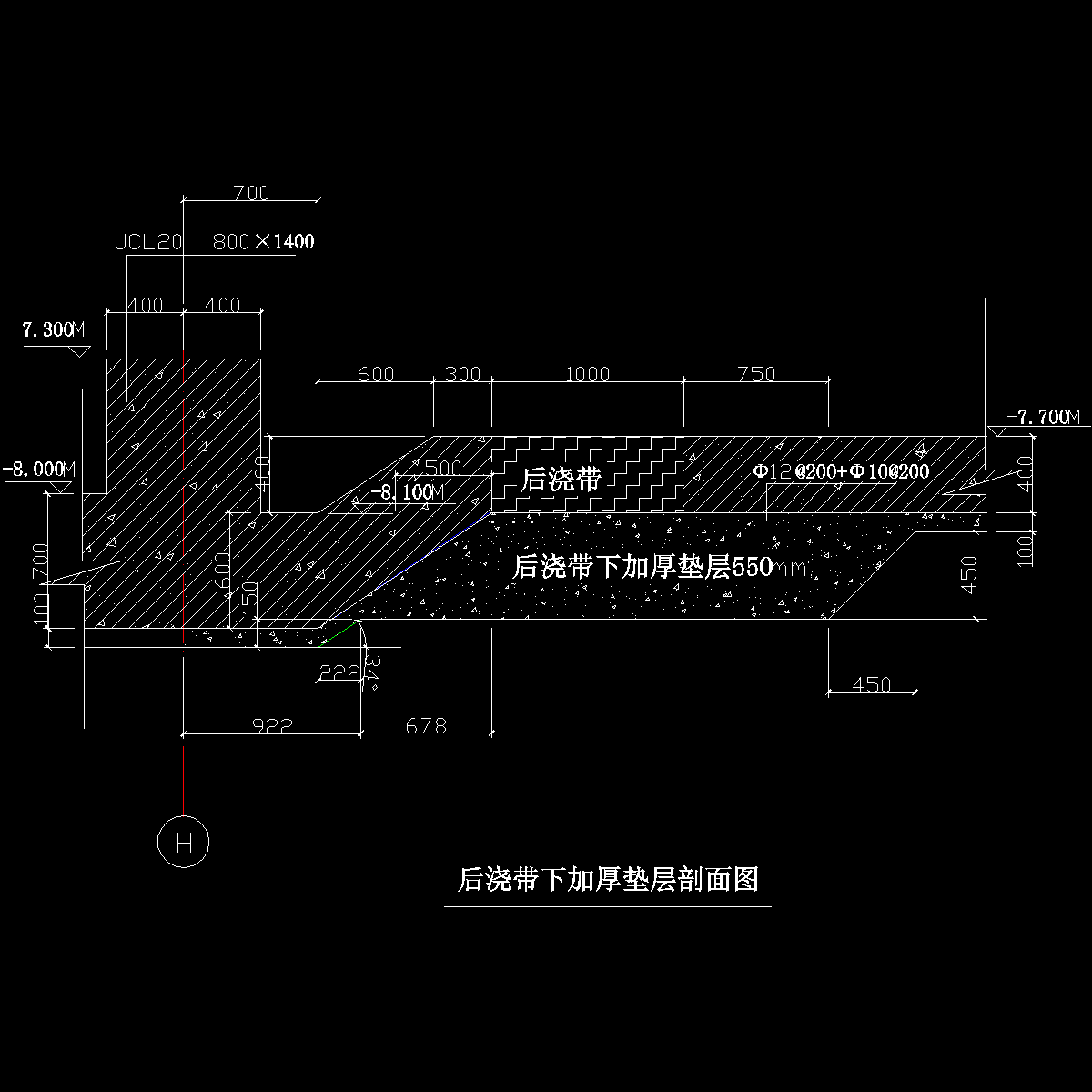

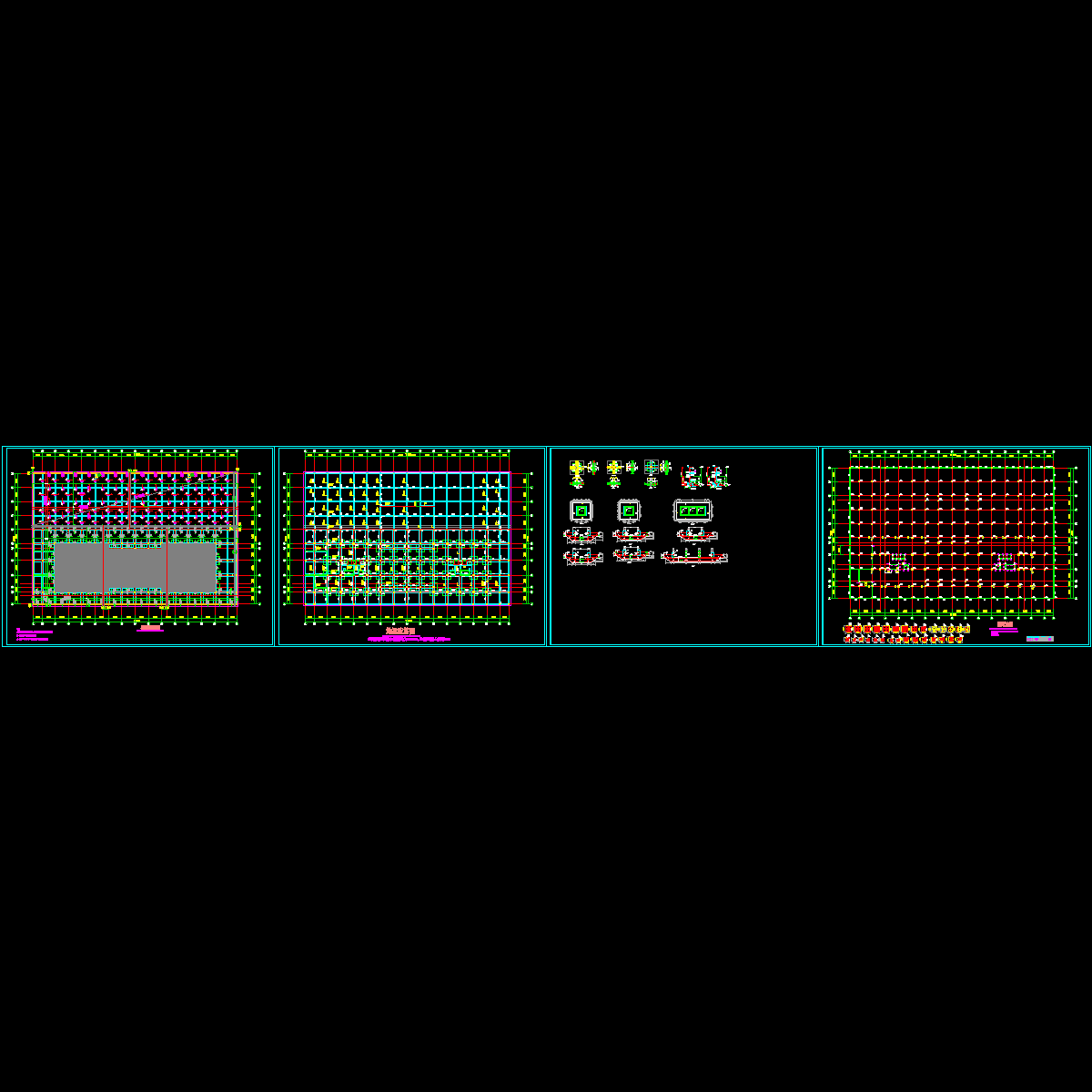

后浇带垫层加厚大样图1.dwg
后浇带模板图.dwg
地下室外墙模板图、对拉螺栓图.dwg
地下室外墙模板拼装加固详图.dwg
地下室底板后浇带处理构造图4.dwg
坡道模板支设.dwg
基础反梁支模图1.dwg
基础反梁支模图1_recover.dwg

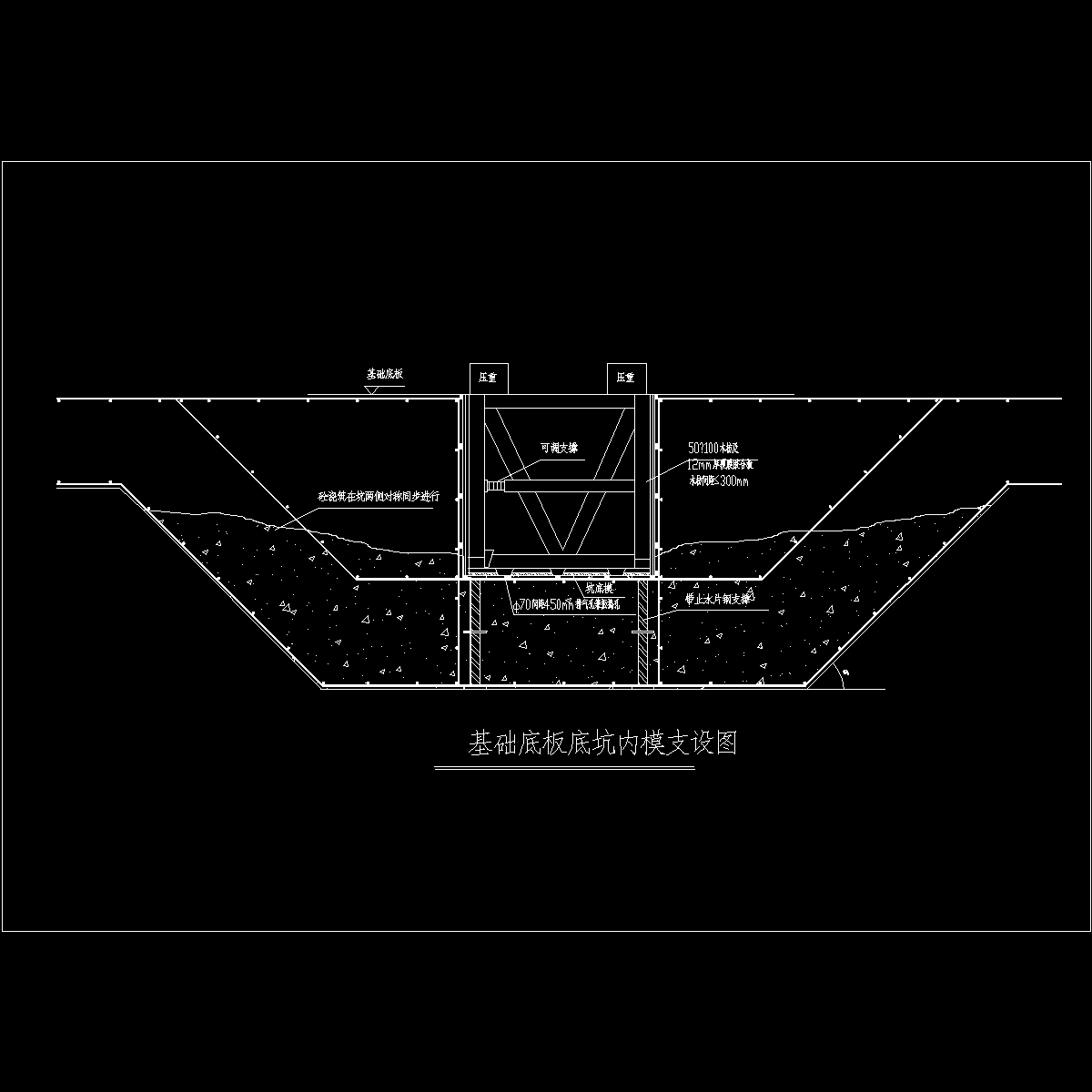

基础底版底坑内模支设图.dwg

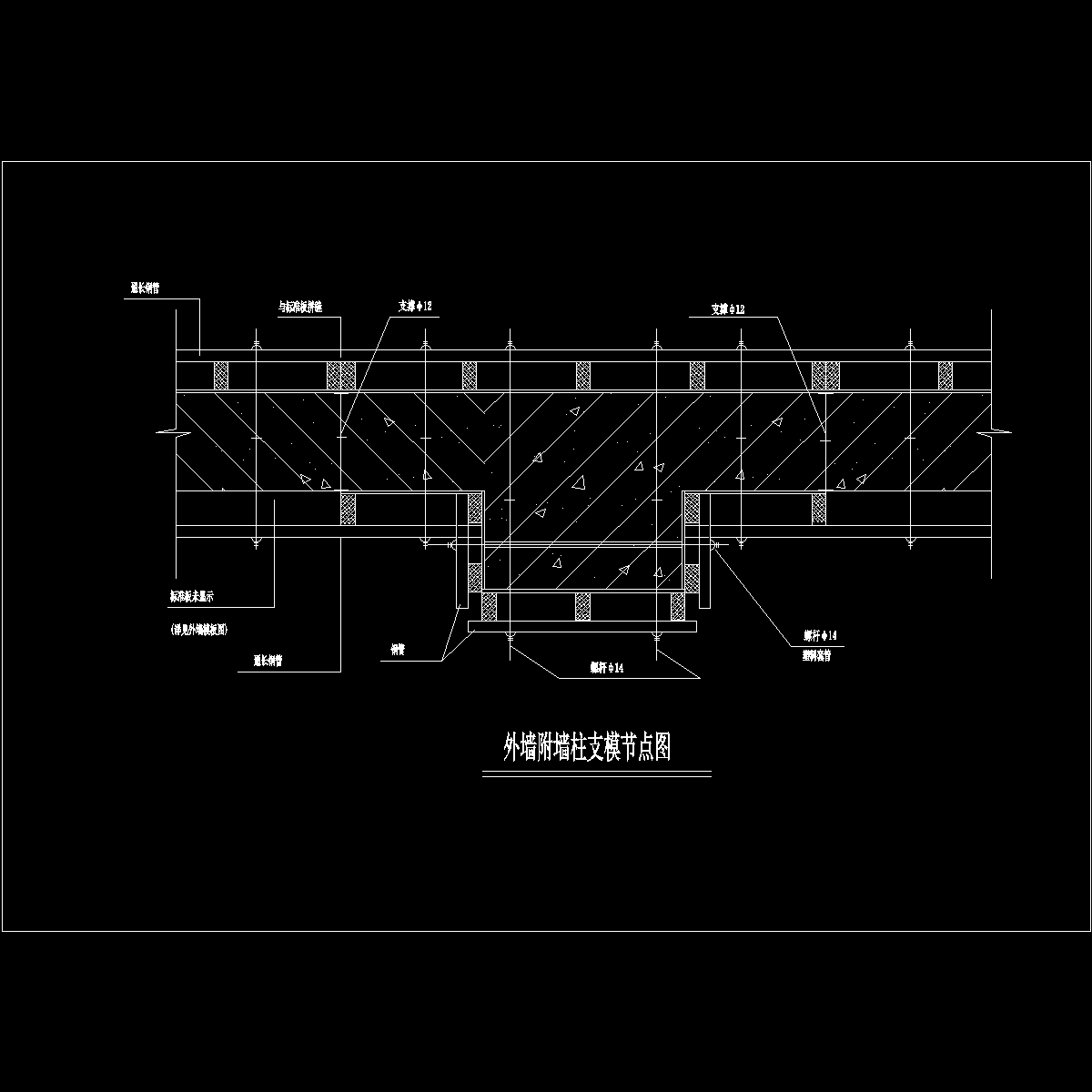

外墙付墙柱支模节点图.dwg
外墙后浇带处防水处理节点.dwg
支模图.dwg
柱基下卧图9.19.dwg
消防水池止水钢板位置.dwg
电梯井和集水坑交界图.dwg
砖胎模1.dwg
