高层办公大厦暖通空调设计CAD施工图纸(详细设计说明人防工程)

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度:高层建筑
  • 建筑面积:56000平方米
  • 地上层数:25层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:57张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房,人防
  • 冷热源:市政热网
  • 空调系统:全空气系统,制冷剂系统
  • 采暖系统:其它
  • 全空气系统:变风量
  • 水系统:变流量,双管制,异程式
  • 送风方式:侧面送风,散流器送风
  • 节点大样:空气处理机组
  • 项目地址:山东

附件详情

  • 暖通设计总说明
  • 空调通风平面图
  • 空调水管平面图
  • 平面图
  • 制冷机房
  • 空气处理机房详图
  • 机械排烟系统原理图
  • 施工设计图

附件详情

一、项目概要
本建筑为一类高层建筑,地下为二层、地上为二十五层,总建筑面积56609m2,总高度98.2m。地下一、二为机动车停车库及部分设备用房......
二、设计内容
1、冷热源:采用区域联供中心提供的空调用冷冻水(7/12℃)、热水(60/50℃)为本建筑该部分末端空调系统服务(冷源参数暂不明确)。系统定压采用闭式膨胀罐定压方式。2~11层采用热泵型变冷媒流量中央空调系统(以下简称VRV系统)......
2、空调水系统:空调冷热水均采用一次泵变流量系统,冷、热水循环泵均采用变速水泵。系统采用变频水泵定压补水方式,补水泵采用两台变速水泵,一用一备。水系统管路均为两管制、异程式系统形式......
3、空调风系统:2~11层办公室、会议室等采用VRV空调室内机加新风系统,12-25层办公室、会议室等采用风机盘管加新风系统;大厅采用直接膨胀式一次回风全空气低速空调系统......
4、气流组织:餐厅及办公室采用散流器送风、吊顶回风的上送上回气流组织形式;指挥大厅等采用双层百叶风口上送风、格栅式风口底部侧回风气流组织形式......
5、采暖通风设计:办公室、卫生间等利用风机盘管提供值班采暖;各层公共卫生间的排风采用机械通风系统,排风量按12次/h计算,补风由空调新风系统;地下室排风量按7次/h计算,送风量为排风量的80%......



编制于2010年,图纸共57张。

空调水管平面图

排烟及正压送风平面图

空调水管平面图

地下层空调通风平面图

施工系统图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

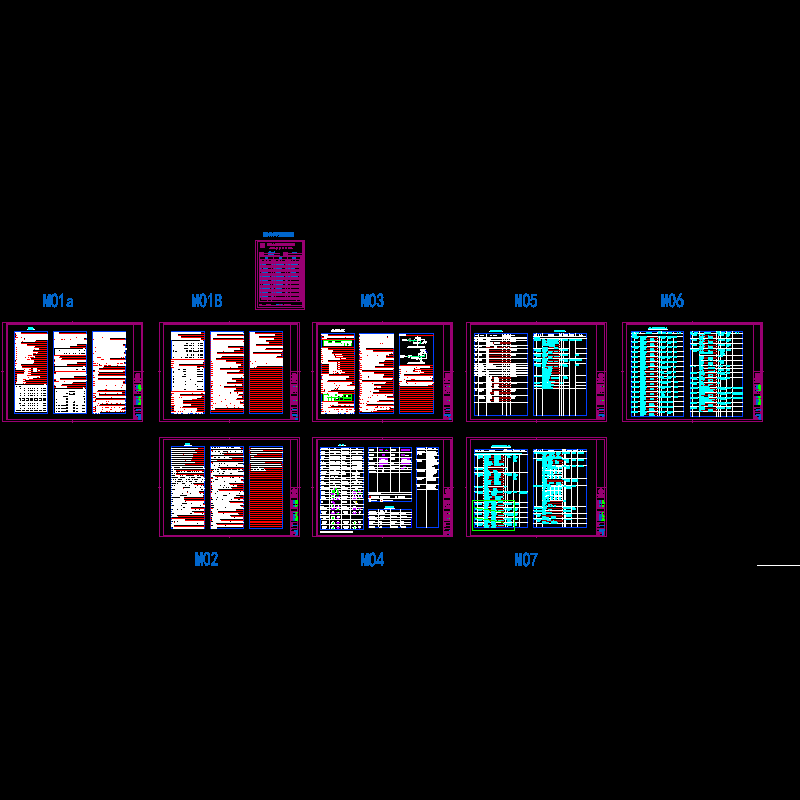

  • m01-m07,说明、图例、设备表_t3.dwg
    m01-m07,说明、图例、设备表_t3.dwg

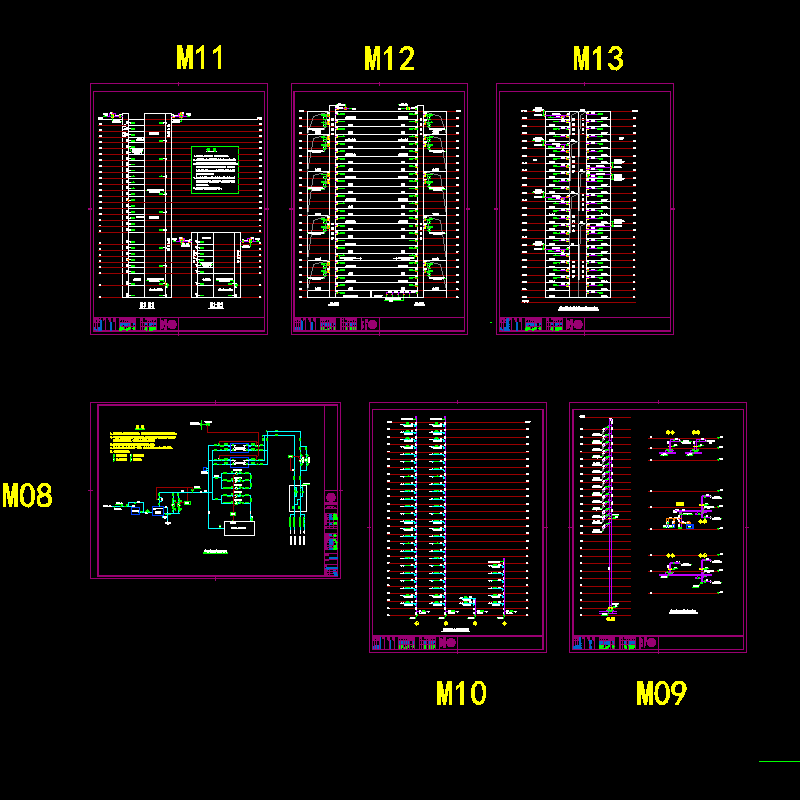

  • m08-m13,系统原理图_t3.dwg
    m08-m13,系统原理图_t3.dwg

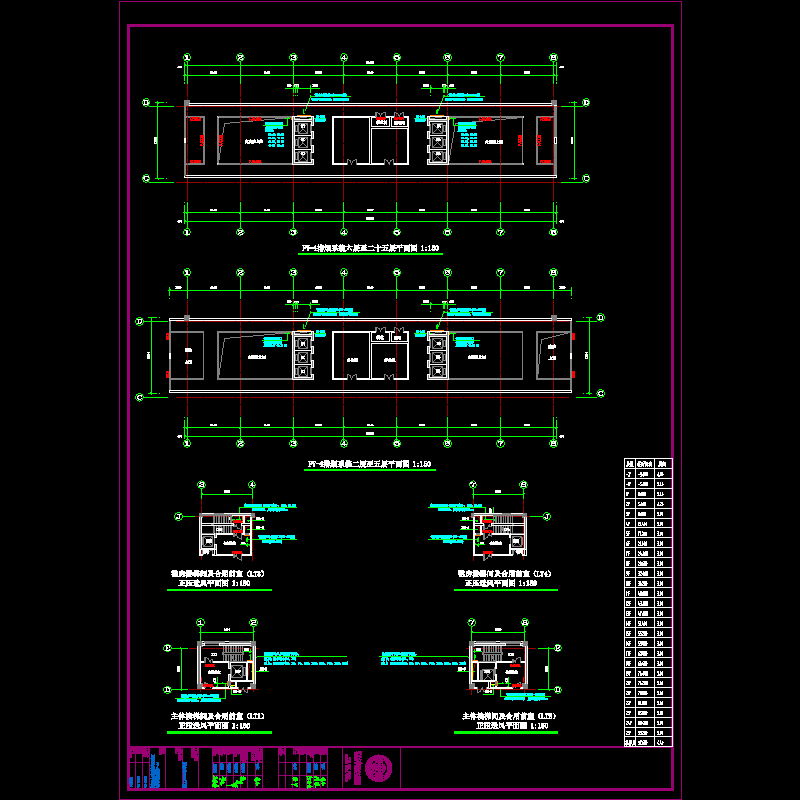

  • m14-排烟及正压送风平面图_t3.dwg
    m14-排烟及正压送风平面图_t3.dwg

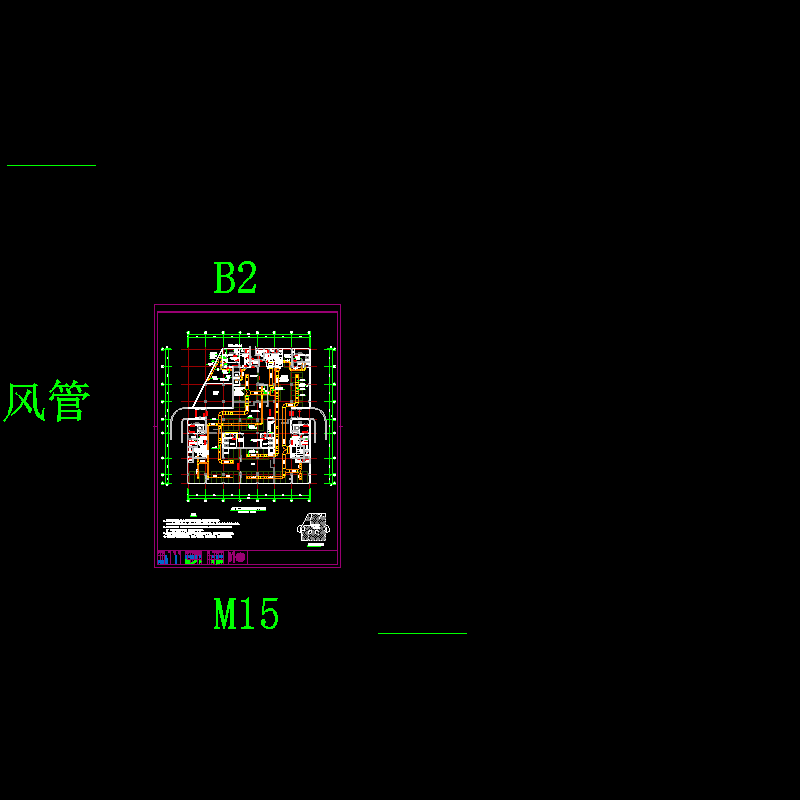

  • m15-b2空调通风平面.dwg
    m15-b2空调通风平面.dwg

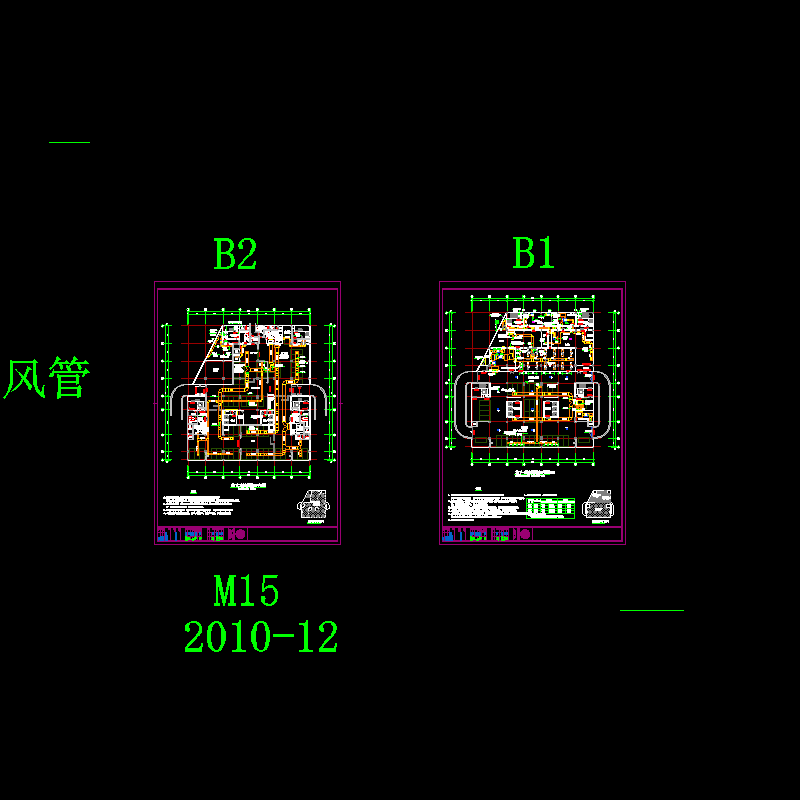

  • m15.m16-地下空调通风平面_t3.dwg
    m15.m16-地下空调通风平面_t3.dwg
  • m16-m23,裙房空调通风平面_t3.dwg
    m16-m23,裙房空调通风平面_t3.dwg
  • m24-m28,裙房以上空调通风平面_t3.dwg
    m24-m28,裙房以上空调通风平面_t3.dwg
  • m29-m36,裙房空调水管平面图_t3.dwg
    m29-m36,裙房空调水管平面图_t3.dwg
  • m37-m39,裙房以上水管平面_t3.dwg
    m37-m39,裙房以上水管平面_t3.dwg
  • m详-机房详图_t3.dwg
    m详-机房详图_t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
