11层剪力墙结构商住楼结构施工图定位图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:20张

附件详情

该附件为河北某商住楼,地上11层,长88.5米,宽18.6米,建筑总高度为32.8米,建筑设计结构形式为钢筋混凝土结构,楼屋盖为钢筋混凝土梁板结构,基础为筏板基础,地基采用双向螺旋挤土灌注桩(SDS)桩处理,6度设防。
该资料包含: 结构设计说明 、SDS桩平面布置图、基础平面布置图、框架柱及剪力墙平面定位图、剪力墙构造边缘构件配筋、梁平法施工图、结构 平面布置图 楼梯详图 等共20张图。

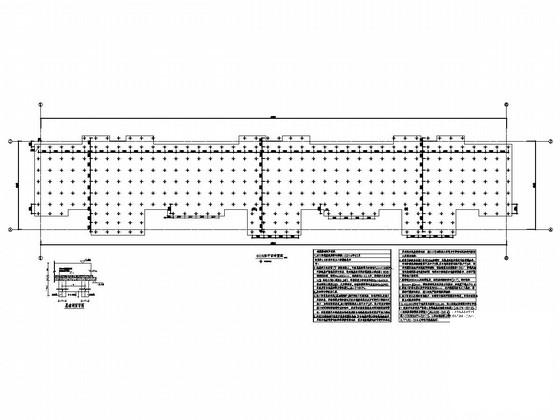

SDS桩平面布置图

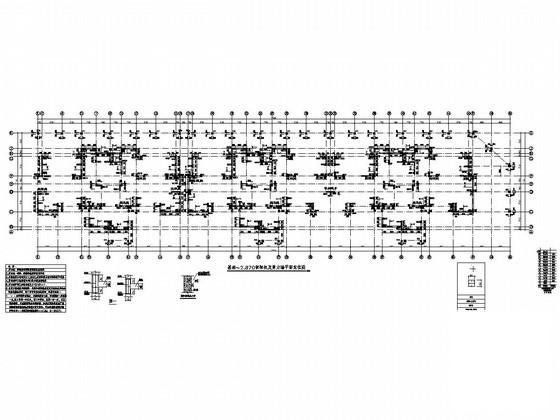

基础~2.870框架柱及剪力墙平面定位图

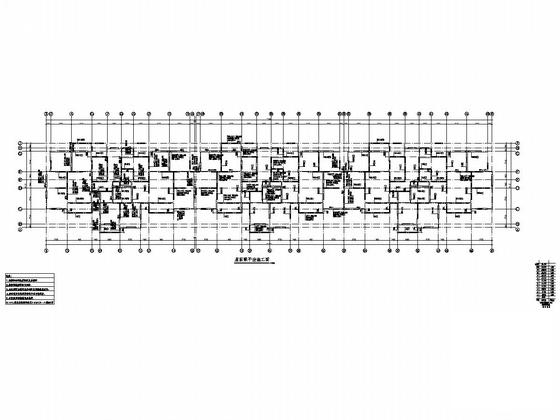

屋面梁平法施工图

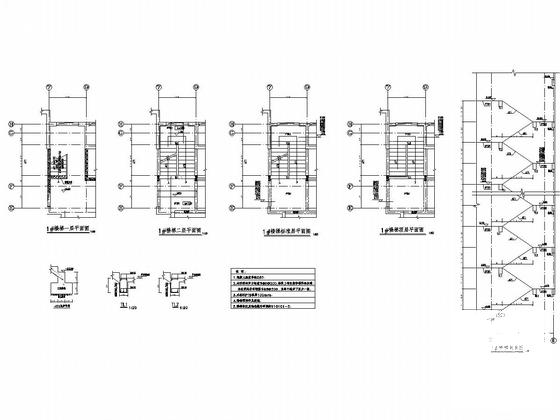

楼梯图

2层结构平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 商住楼剪力墙施工图 - 1
    商住楼剪力墙施工图 - 1
  • 商住楼剪力墙施工图 - 2
    商住楼剪力墙施工图 - 2
  • 商住楼剪力墙施工图 - 3
    商住楼剪力墙施工图 - 3
  • 商住楼剪力墙施工图 - 4
    商住楼剪力墙施工图 - 4
  • 商住楼剪力墙施工图 - 5
    商住楼剪力墙施工图 - 5
  • 商住楼剪力墙施工图 - 6
    商住楼剪力墙施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
