15层剪力墙结构商住楼结构施工图节点详图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该附件为黑龙江某商住楼,地上15层,裙房两层,主体建筑物高为47.65米,裙房高度为8.65米,主体为剪力墙结构,裙房为框架结构,三层以上为住宅,基础为钻孔压灌超流态混凝土桩基础,6度设防。
该资料包含: 结构设计说明 、桩位平面布置图、梁平面布置图、基础详图、板平面布置图、框架柱 平面布置图 、墙梁平面配筋图、 楼梯详图 节点详图 、构造详图等共29张图。

基础、承台、承台梁及防水底板梁平面布置图

防水底板平面配筋图

地下室墙梁平面配筋图

地下室顶板平面配筋图

地下室框架柱及暗柱平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

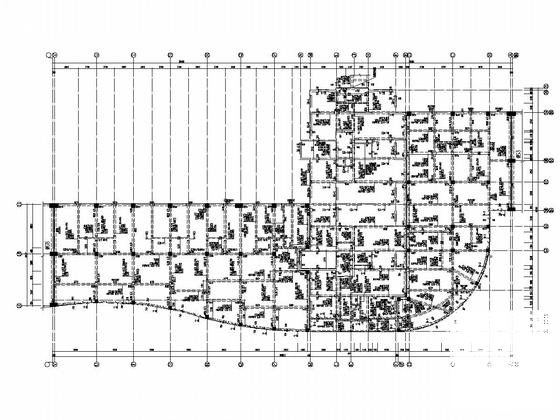

  • 剪力墙商住楼施工图 - 1
    剪力墙商住楼施工图 - 1

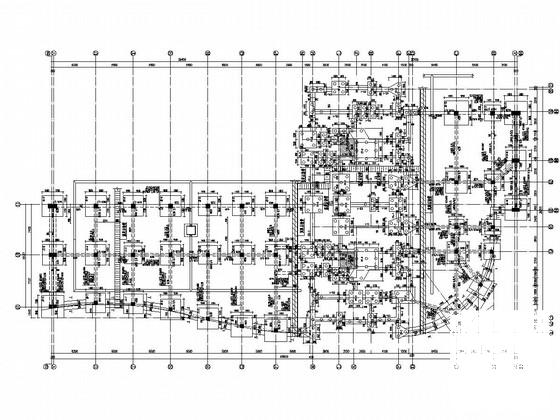

  • 剪力墙商住楼施工图 - 2
    剪力墙商住楼施工图 - 2

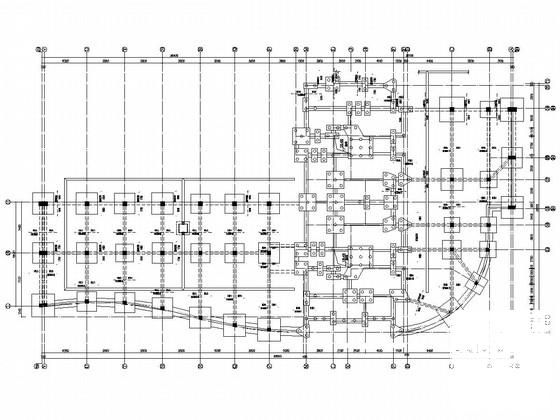

  • 剪力墙商住楼施工图 - 3
    剪力墙商住楼施工图 - 3

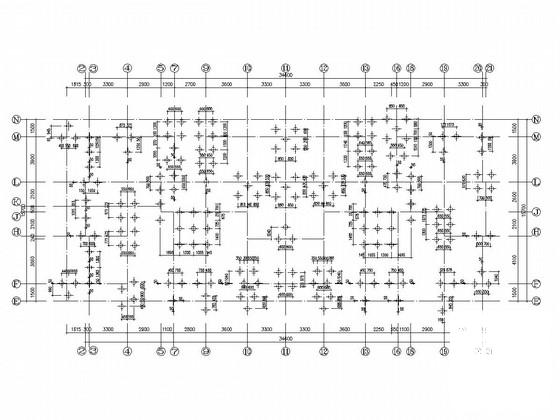

  • 剪力墙商住楼施工图 - 4
    剪力墙商住楼施工图 - 4

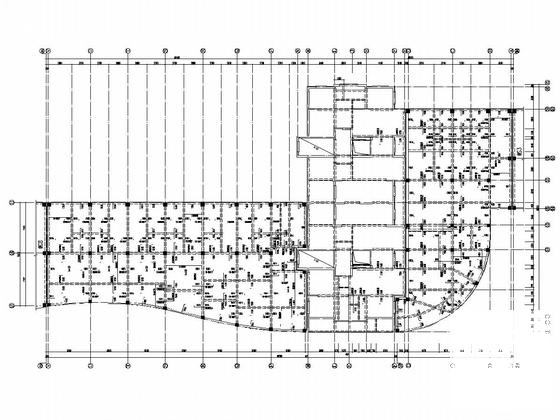

  • 剪力墙商住楼施工图 - 5
    剪力墙商住楼施工图 - 5
  • 剪力墙商住楼施工图 - 6
    剪力墙商住楼施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
