包装车间建筑结构CAD施工大样图

  • 建筑类别:工业建筑
  • 厂房建筑高度:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :桩基础
  • 结构最大跨度:15m
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

重庆某包装车间建筑结构图
该资料为:重庆某包装车间建筑结构图
建筑层数为一层,建筑高度6.5m,建筑面积1170平方米。
建筑结构形式为轻钢结构。
基本风压(C类地面):0.40KN/平方米
基本雪压:0.30KN/平方米
结构抗震设防烈度为6度。
结构几何尺寸为:15米*78米,柱距;6米
该资料包含:
1、建筑图:
建筑设计总说明、一层平面图、立面图、屋面平面图、剖面图共4张图纸;
2、结构图:
钢结构设计说明、人工挖孔桩说明、基础 平面布置图 、基础大样图、砼柱及柱脚预埋件定位平面图、屋面结构布置图、屋面檩条布置图、墙架布置图、GJ大样图、ZC大样、节点大样图共9张图纸。


2

3

4

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

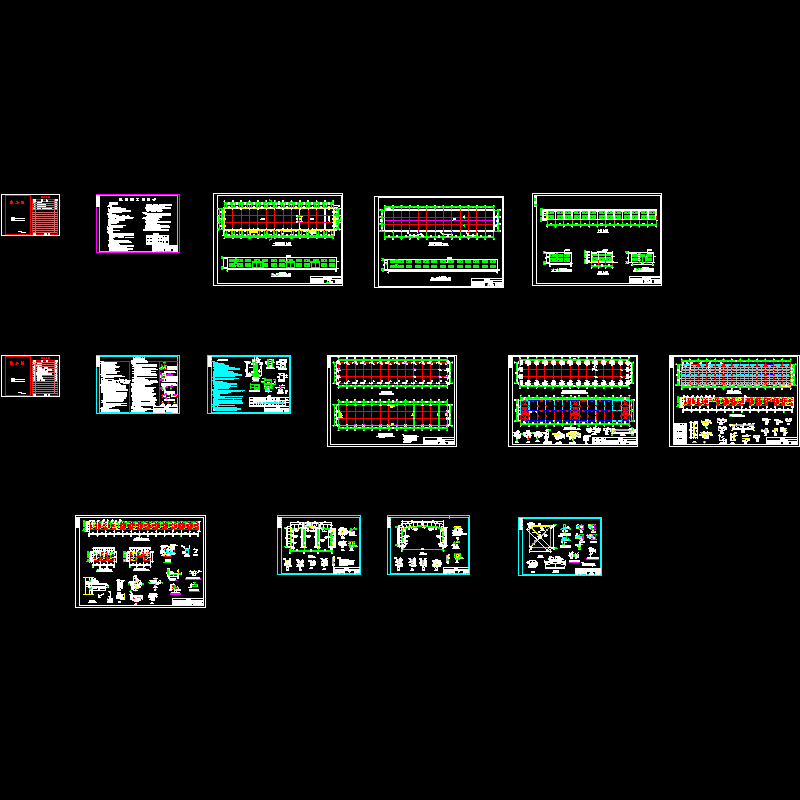

  • 包装车间建筑结构CAD施工大样图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
