昆山9层办公楼暖通CAD施工图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度:单层建筑
  • 建筑面积:12000平方米
  • 地上层数:9层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计内容:空调,防排烟,冷热源,机房
  • 空调系统:空气-水系统
  • 水系统:单式泵,异程式
  • 送风方式:侧面送风,散流器送风
  • 节点大样:风机盘管
冷热媒形式:
选用两台螺杆式水冷冷水机组提供本大楼夏天冷冻水,冬天提供蒸汽经室外内换热站换热后变成热水循环作热媒,凝结水回锅炉房再利用。
各种工质参数如下:
冷冻水: 7~12℃ 蒸汽压力: 0.4Mpa. 热水循环水温度: 55~60℃
1.螺杆式水冷冷水机组及冷泵(却)水泵置于屋顶制冷机房内,冷却塔安装于屋顶,注意冷却塔的接水盘必须高过冷却水管的安装高度,防止倒灌。
2.整体式换热机组设于屋顶换热间,该机组包含板式换热器及控制柜.热水循环泵及阀门.定压补水泵及阀门.蒸汽控制阀门仪表以及凝结水回收装置.其主要设备及阀门均为国际知名品牌,保证其运行可靠,同时该机组体积小,操作安装极其 方便,只需接入蒸汽管及水管,便可完成换热.循环.定压.补水及蒸汽回收功能.
图片展示:
一层空调风平面图
二层空调风平面图
二层空调水平面图
机房系统图
一层空调水系统图
吊式空调机全新风工况安装立面
吊式空调机全回风工况安装立面

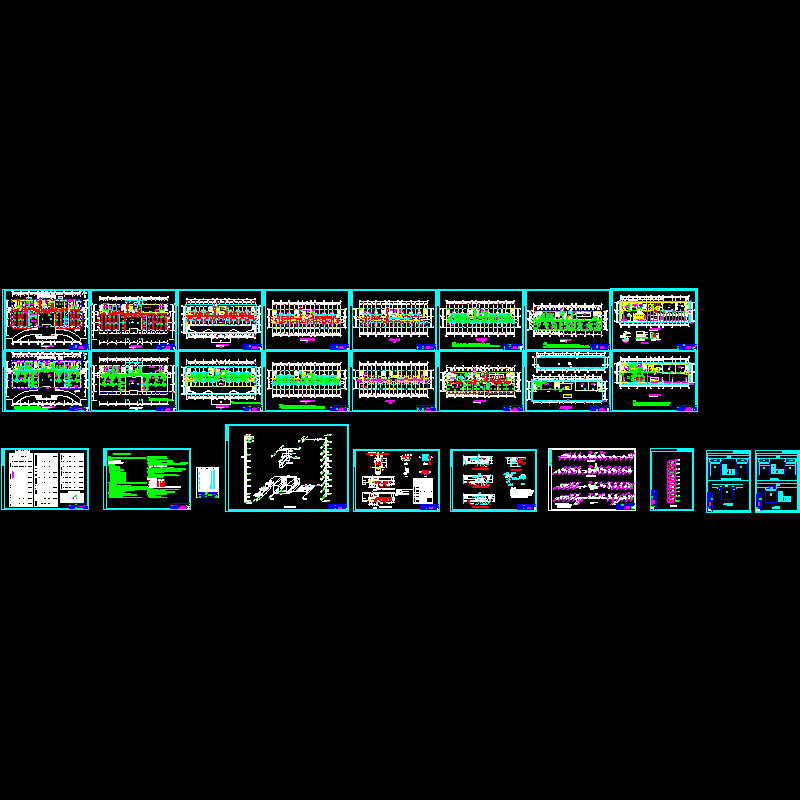

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
