26层办公楼暖通CAD施工图纸

  • 设计说明:有
  • 建筑类别:办公,宾馆
  • 建筑高度:多层建筑
  • 地上层数:33层
  • 地下层数:2层
  • 参考图纸:32张
  • 设计内容:空调,通风,冷热源,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:变流量,异程式
冷、热源及水系统
1.该工程空调分为四部分。主楼一层至二十一层部分冷源采用螺杆式冷水机组 LSBLG1580/B1两台,温度(7~12℃),装机冷量3163kw,冷冻水泵、冷却水泵布置在地下二层机房。热源采用燃气热水机组(60~55℃),布置在负一层机房。冷却塔布置在裙楼屋顶。一层至四层为一个系统,五层至二十一层为一个系统。膨胀水箱布置在主楼屋顶。
2.主楼二十二层至二十六层采用MDV数码中央空调系统,每层为一个系统。室外机均置于屋顶层。
3.二层餐厅等房间、三层至五层预留房间采用风冷热泵冷热水机组,冷水温度(7~12℃),热水温度(45~40℃),机组与水泵布置在屋顶。
4.监控中心、通讯中心采用风冷热泵冷热水机组,冷水温度(7~12℃),热水温度(45~40℃),机组与水泵布置在屋顶。
图纸展示:
负一层通风、防排烟平面图
一层风管平面图
二层风管平面图
二十六层氟管平面图
二十三层卫生间通风平面图
主楼空调水系统原理图
预留配套用房空调水系统原理图
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

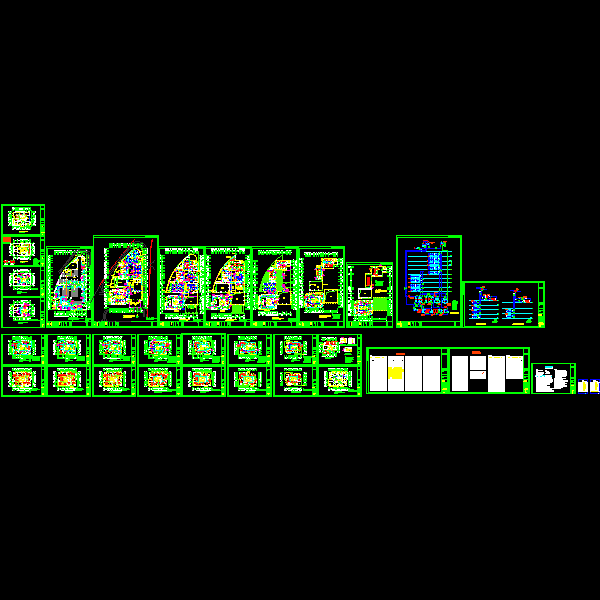

  • 26层办公楼暖通CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
