高层办公楼地下3层暖通施工图纸2018
-
设计详细说明：有
-
建筑类别：办公
-
建筑高度类型：高层建筑
-
建筑地下层数：3层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
项目所在地：上海
该附件为高层办公楼地下三层
暖通施工图
2018，
设计内容：地下三层通风及防排烟设计
图纸展示：

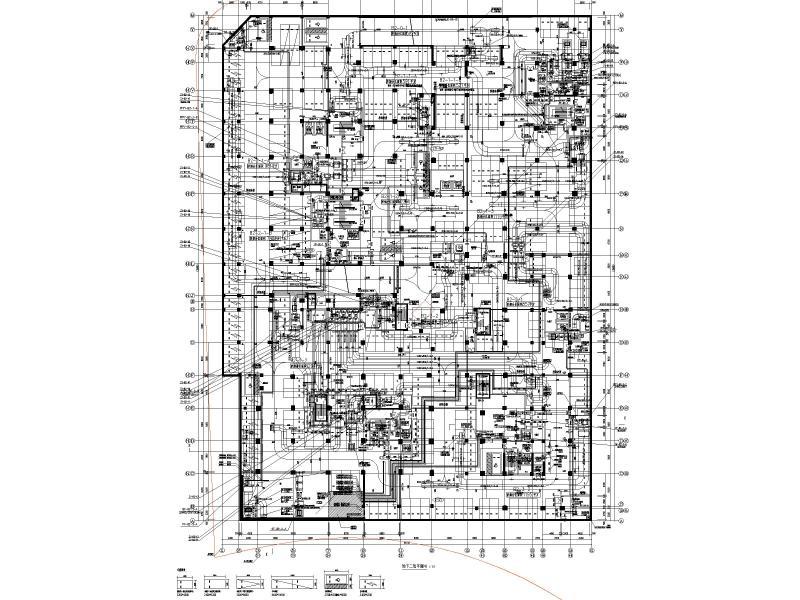

地下二层通风排烟平面图

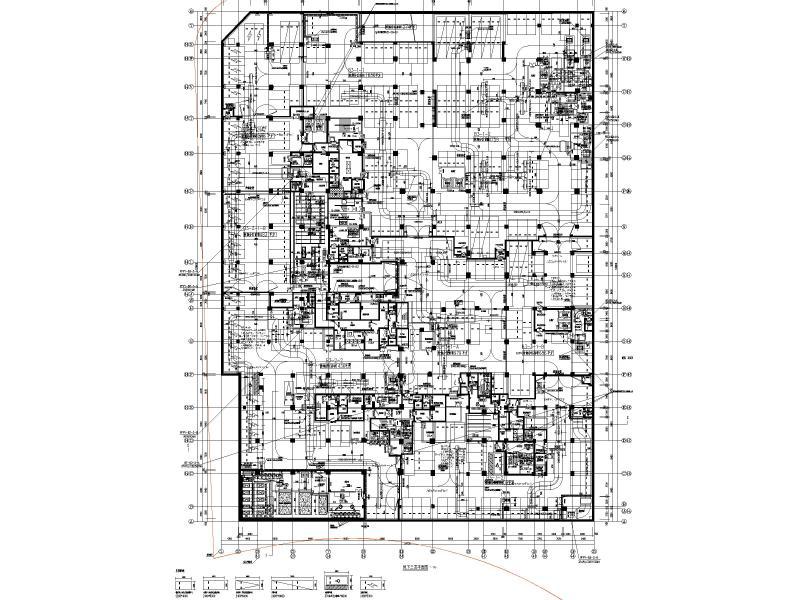

地下三层通风排烟平面图

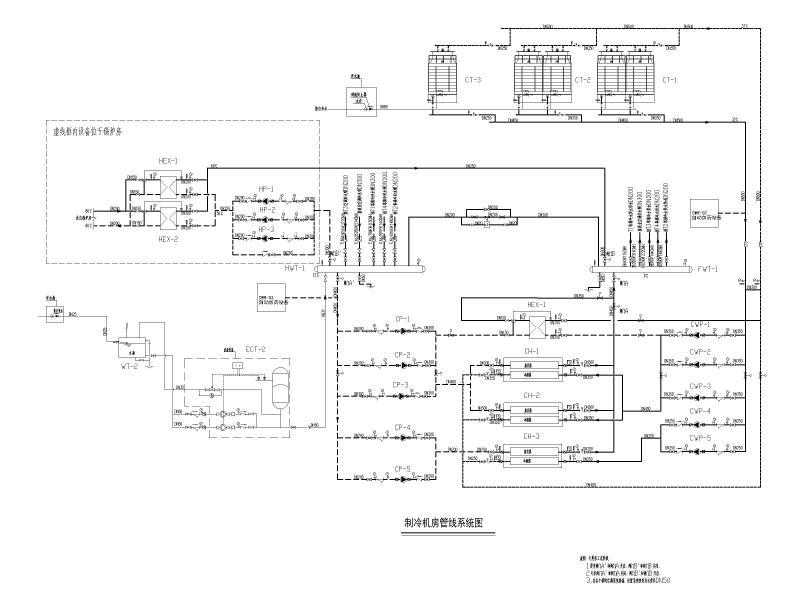

制冷机房管线系统图

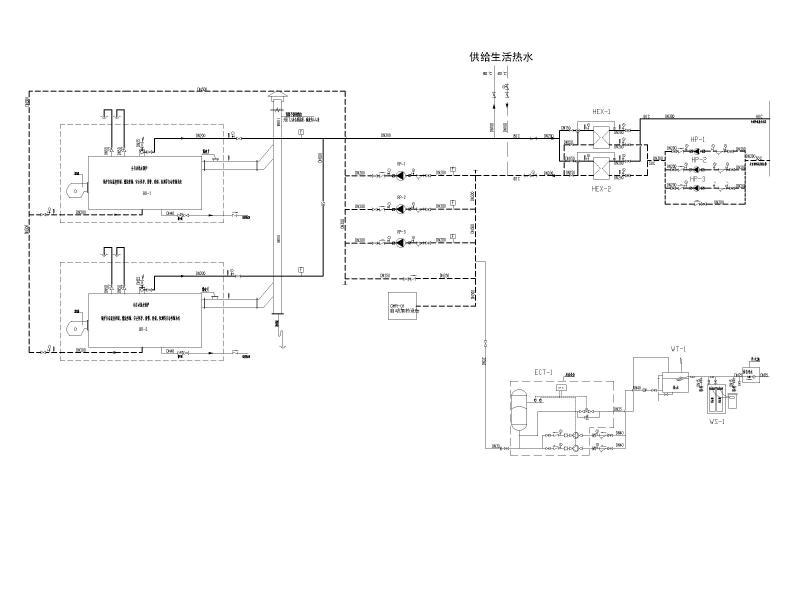

锅炉房管线系统图

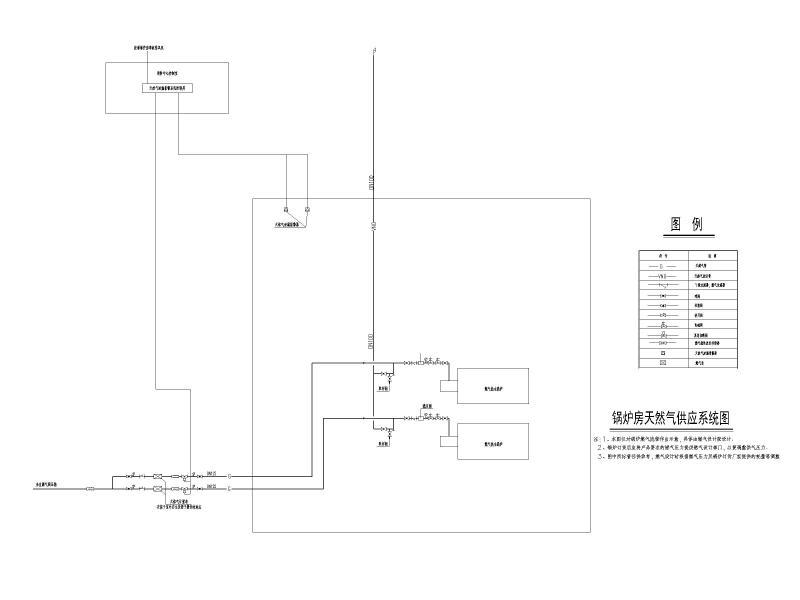

锅炉房天然气供应系统图
车库通风排烟计算书
资料总缩略
