5层手术室空调通风系统设计CAD施工图纸(洁净设计)

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度:多层建筑
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净
  • 空调系统:空气-水系统
  • 洁净等级:十万级
  • 送风方式:散流器送风

附件详情

一、项目概要:

该项目为一洁净手术室项目。图纸内容有设计施工说明,各房间风量、相对压差平面,手术室空调系统流程图,手术室空调平面图等...

二、空调净化系统划分
(1)Ⅱ级手术室一间,采用一台洁净手术室用空调机,静压送风装置送风。
(2)Ⅲ级、Ⅳ级手术室各一间,共用一台洁净手术室用空调机,静压送风装置送风。
(3)产房100000级洁净走廊及其他洁净辅助用房共用一台洁净手术室用空调机,高效送风口送风。
(4)100000级手术部其他洁净辅助用房,清洁走廊共用一台洁净手术室用空调机,高效送风口送风;清洁走廊亚高效送风口送风。
(5)排风机每间手术室独立设置。

三、室内气流组织
Ⅱ级,Ⅲ级,Ⅳ级手术室为中心集中送风,平行手术台下部回风。
洁净走廊及洁净辅助用房为高效送风口送风,上送下回。
产房洁净走廊及其他洁净辅助用房高效送风口送风,上送下回...

各房间风量、相对压差平面图

手术室空调系统流程图

洁净走廊空调系统流程图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

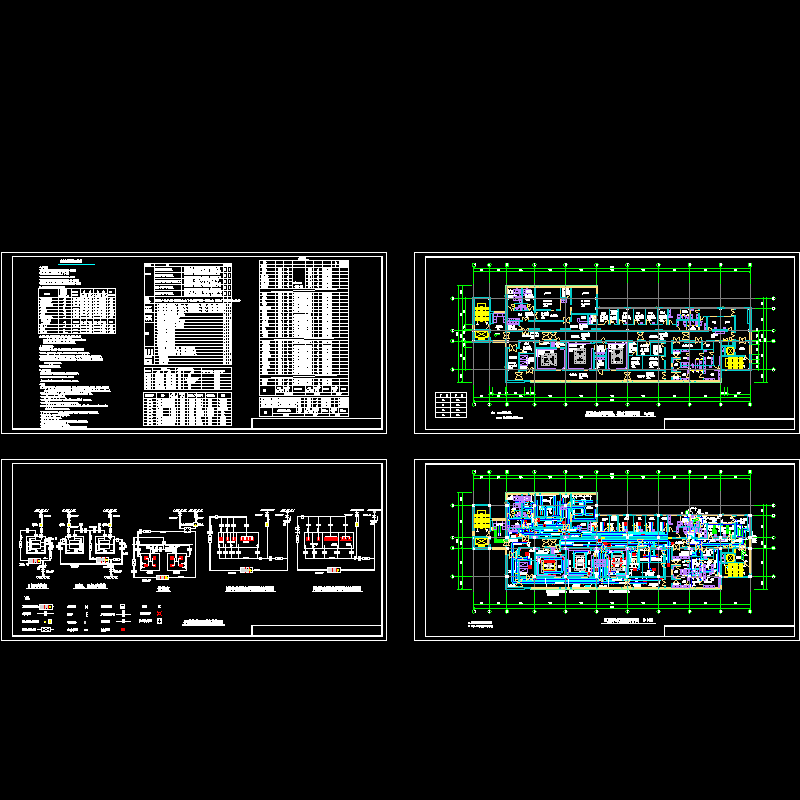

  • 5层手术室空调通风系统设计CAD施工图纸(洁净设计) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
