多层高等教育院校体育馆暖通系统设计CAD施工图纸(部分)

  • 设计说明:有
  • 建筑类别:教育,文化
  • 建筑高度:多层建筑
  • 建筑面积:14138平方米
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 水系统:单式泵,定流量,异程式
  • 送风方式:散流器送风,喷口送风,条缝送风,其他
  • 节点大样:空气处理机组,管道支吊架
  • 项目地址:江苏

一、项目概要:
该项目位于江苏省,是一个多层高等教育院校体育馆建筑项目,地上4层,建筑总高度22.90米,总建筑面积14138平方米。
图纸内容主要包含暖通空调施工图设计说明,通风与空调施工总说明,多联机空调系统施工总说明,采暖通风空调及防排烟设计统一图例,通风机、风柜及风机盘管安装详图,空调风系统零配件大样,空调水管支吊架大样,风柜、新风机组风机盘管接管图,设备及主要材料明细表,空调水系统图,篮球馆空调风管A-A剖面图等...

二、空调系统:
1.冷热源:采用风冷热泵冷水机组,多联机空调系统...
2.风系统:采用全空气系统,组合式空气处理机,,单元式分体空调机或多联机...
3.水系统:采用一级泵定流量设计,异程式设计...

三、 系统:
通风系统:
通风换气量标准详见设计施工说明,a. 比赛大厅、训练馆、办公区等空调房间的排风系统排风量为新风量的80%;b. 公共卫生间的排风系统排风量按10~15次/h的换气次数计算...
防排烟系统:
对不符合自然排烟条件的地下室及地上无窗房间设机械排烟系统,房间按60m3/h.m2计算排烟量,中庭按规范4或6次/h换气次数计算; 不符合自然排烟条件的防烟楼梯间及合用前室,消防电梯前室均设加压送风系统;防排烟风机布置在风机房内...

图纸展示:
空调水系统图
空气处理机接管示意图
篮球馆空调风管A-A剖面图
通风机、风柜及风机盘管安装详图
以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源

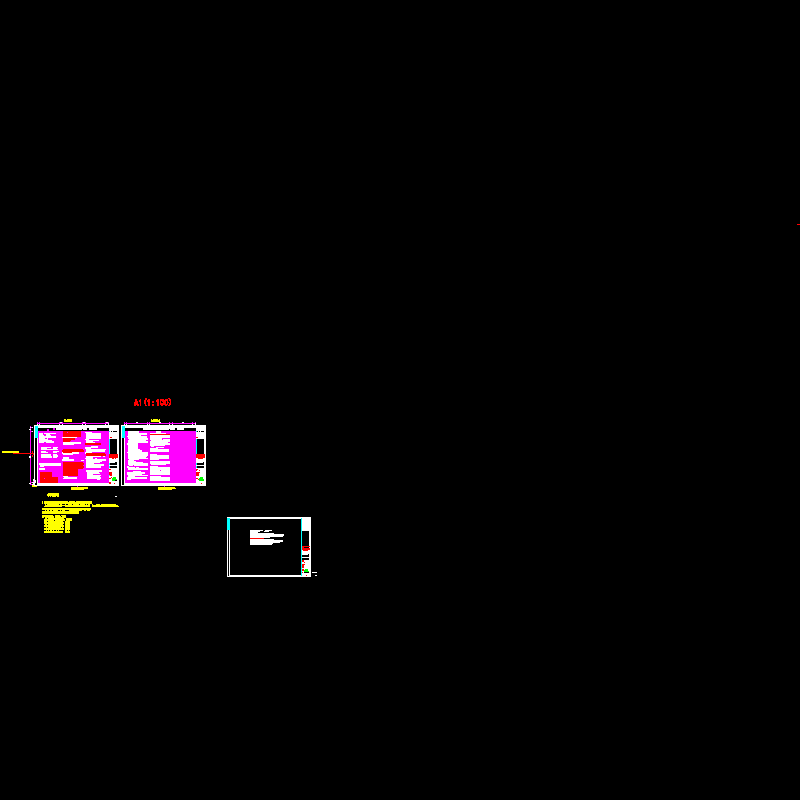

  • 空施z00-001~002暖通空调施工图设计说明.dwg
    空施z00-001~002暖通空调施工图设计说明.dwg

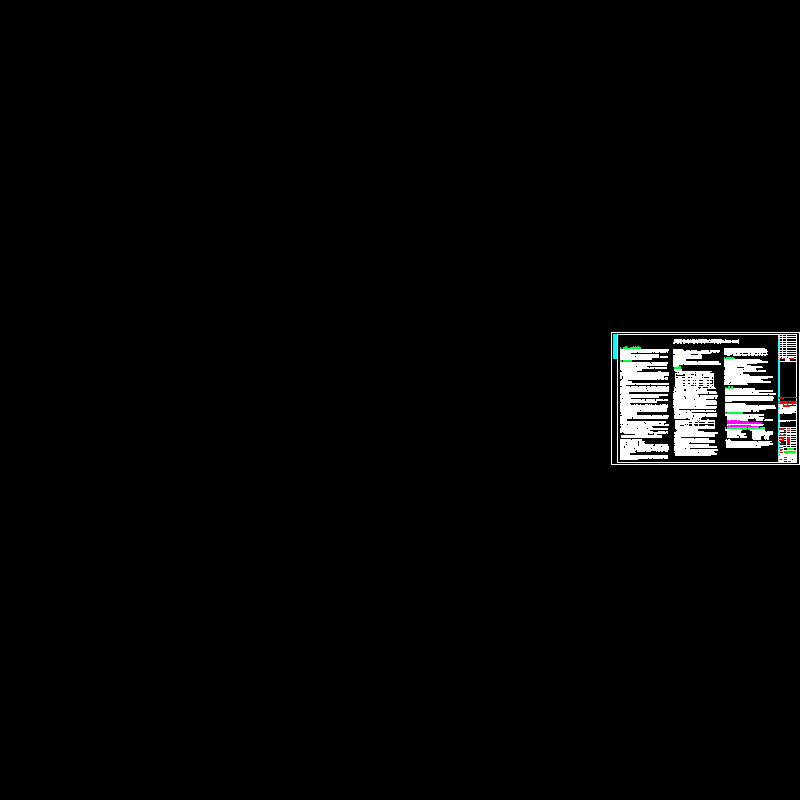

  • 空施z00-003 通风与空调施工总说明.dwg
    空施z00-003 通风与空调施工总说明.dwg
  • 空施z00-004 多联机空调系统施工总说明.dwg
    空施z00-004 多联机空调系统施工总说明.dwg

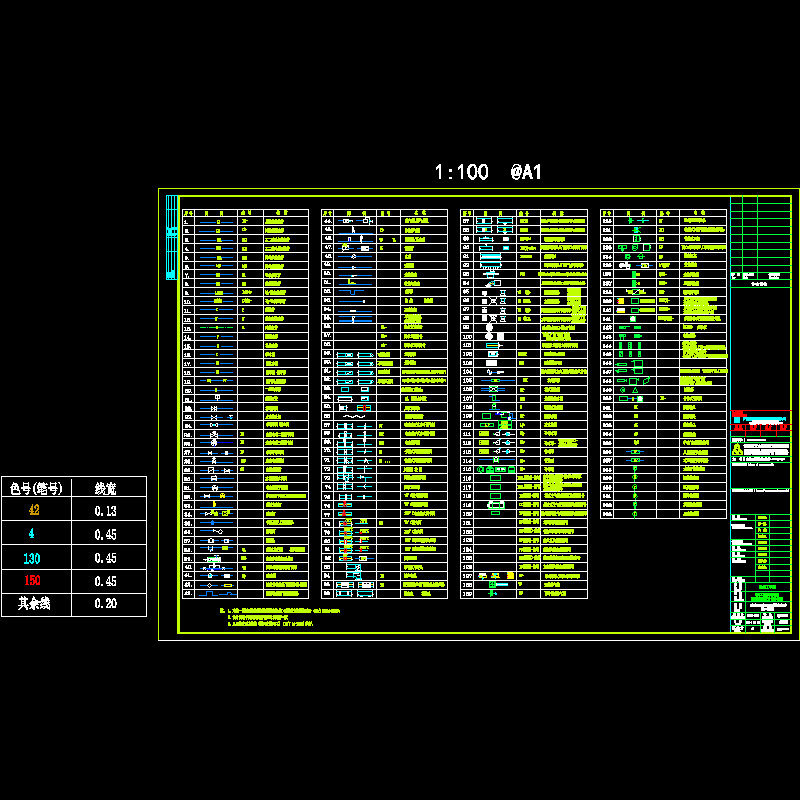

  • 空施z00-005 采暖通风空调及防排烟设计统一图例.dwg
    空施z00-005 采暖通风空调及防排烟设计统一图例.dwg

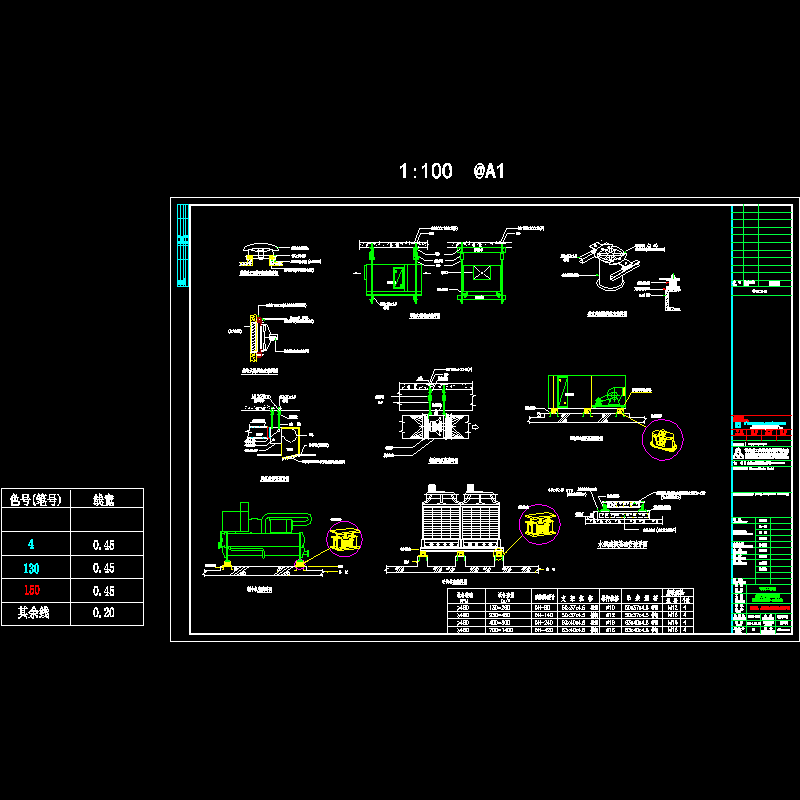

  • 空施z00-006 通风机、风柜及风机盘管安装详图.dwg
    空施z00-006 通风机、风柜及风机盘管安装详图.dwg
  • 空施z00-007 空调风系统零配件大样.dwg
    空施z00-007 空调风系统零配件大样.dwg
  • 空施z00-008 空调水管支吊架大样.dwg
    空施z00-008 空调水管支吊架大样.dwg
  • 空施z00-009 风柜、新风机组风机盘管接管图.dwg
    空施z00-009 风柜、新风机组风机盘管接管图.dwg
  • 空施z01-001~006 材料表.dwg
    空施z01-001~006 材料表.dwg
  • 空施z02-011~12 空调水系统图.dwg
    空施z02-011~12 空调水系统图.dwg
  • 空施z02-013 篮球馆空调风管a-a剖面图.dwg
    空施z02-013 篮球馆空调风管a-a剖面图.dwg
  • 暖通d01-00封面目录.dwg
    暖通d01-00封面目录.dwg
以上是部分截图,请下载附件后查看完整高清内容
