15层框架剪力墙结构中学教育综合楼建筑及结构图（CAD施工大样图详尽）

附件详情

该项目是安徽某红旗中学教育综合楼项目，地上15层，框架剪力墙结构，地下一层，总建筑面积：14346.6平方米，地下室总建筑面积1116平方米，人防建筑面积1050平方米，抗震设防烈度为7度，设计基本地震加速度值0.10g（第一组），基础采用梁式筏板基础，基础设计等级为以级。

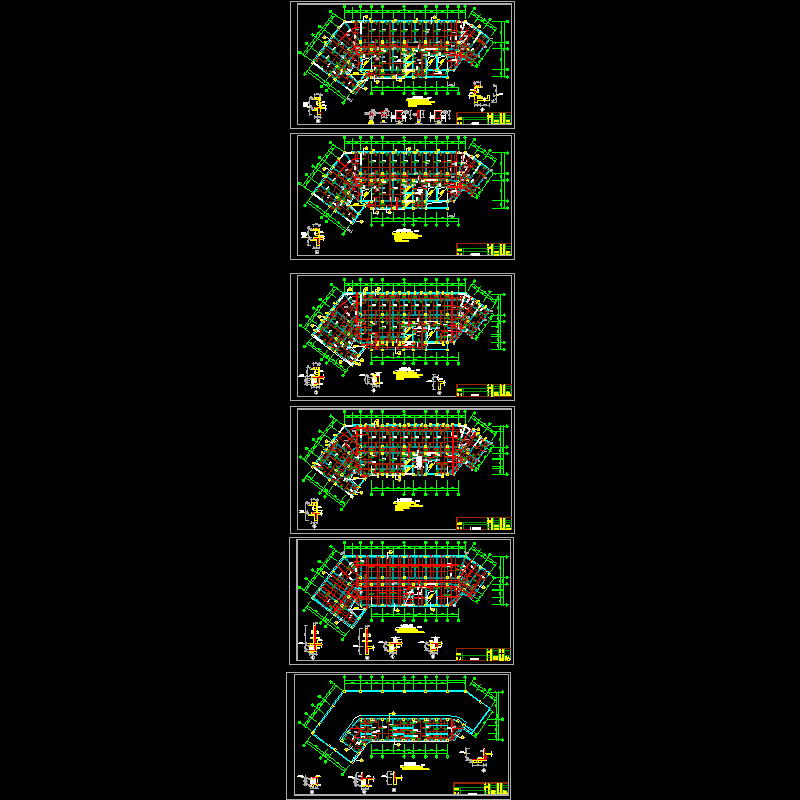

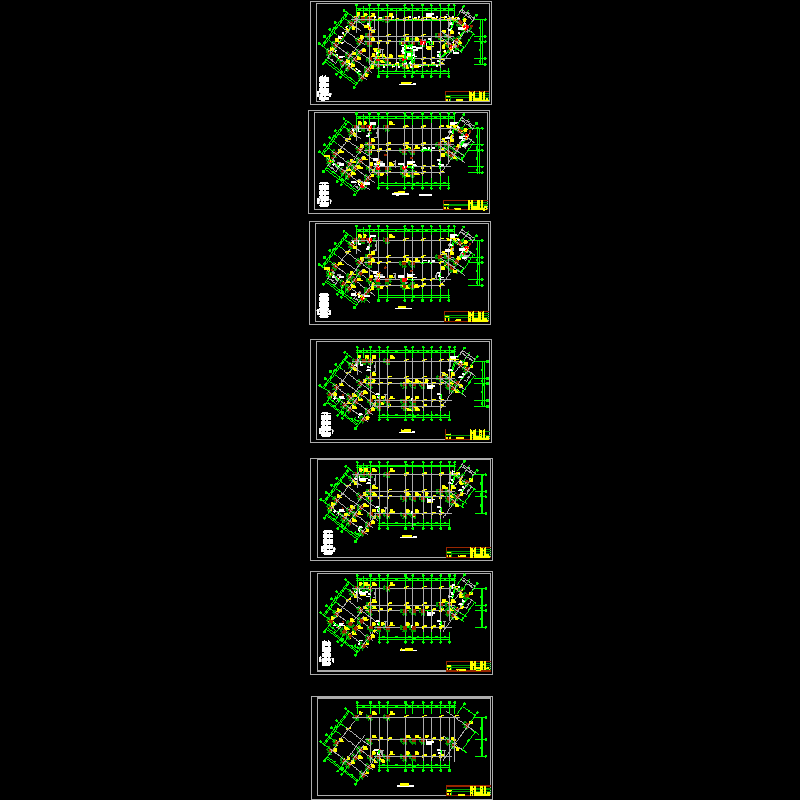

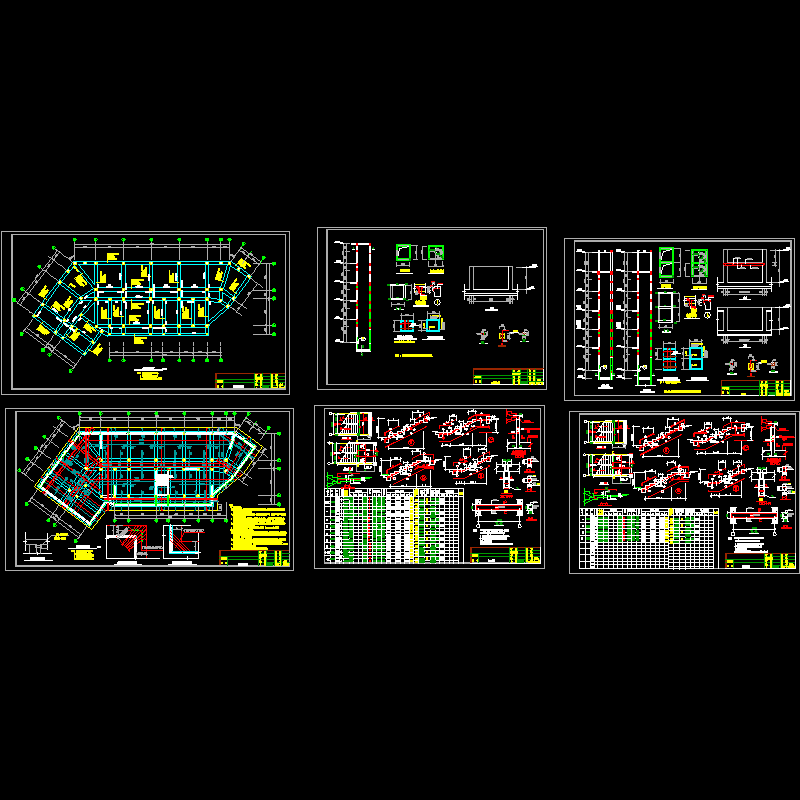

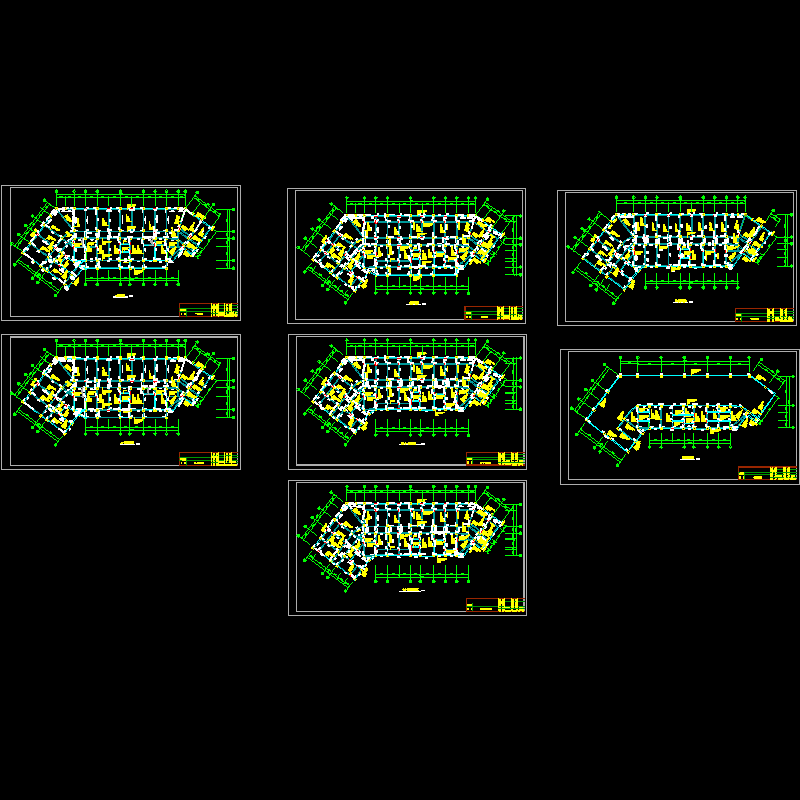

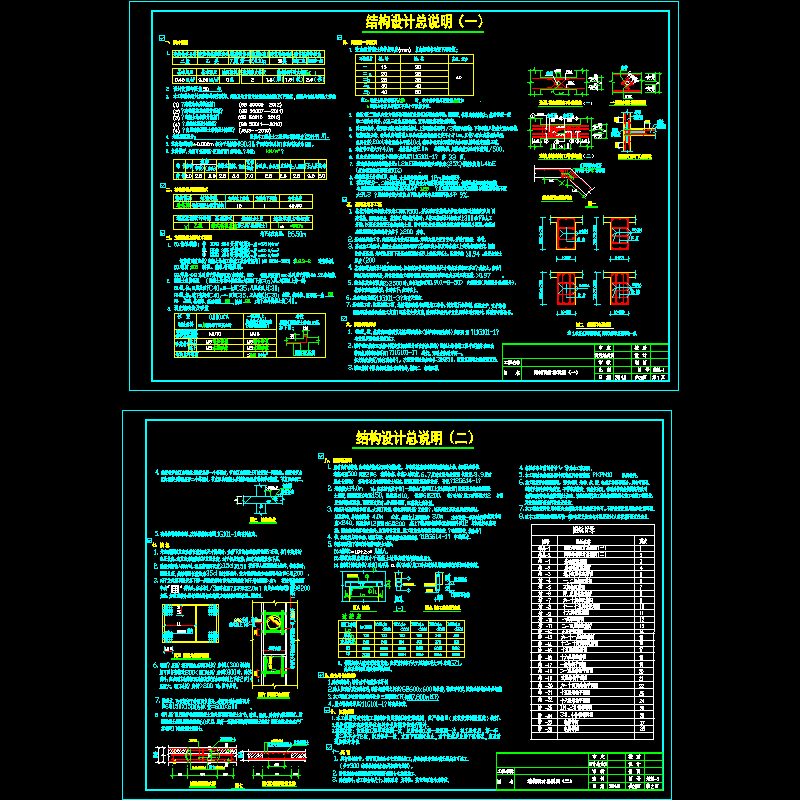

该资料包含：结构设计说明，建筑设计说明，地下室建筑设计说明，地下室结构设计说明，地下部分梁板配筋图，柱布置图，地上部分梁板配筋图，柱布置图，楼梯图，节点详图，建筑立面图，平面图，剖面图等共计65张图。
