该资料为安徽省合肥市巢湖某娱乐会所KTV区域室内 通风空调系统 设计。设计内容：空调系统设计、通风系统设计、防排烟系统设计、
空调冷热源：选用螺杆式空气源热泵机组提供冷热源。
空调系统：1.房间的空调方式采用风机盘管 新风的空气-水系统，新风由新风机处理后，以风管分别送至各房间，气流形式上送上回。2.水系统方式：采用闭式、双管制循环，为同程式布置，局部异程。水系统中的最低点设泄水管，在系统最高点和最不利处设DN20自动排气阀。
通风系统：1.包厢内采用机械排风方式，吸顶式换气扇用软管接至风管，再由风机排出室外。2.卫生间排风次数为10次/h。

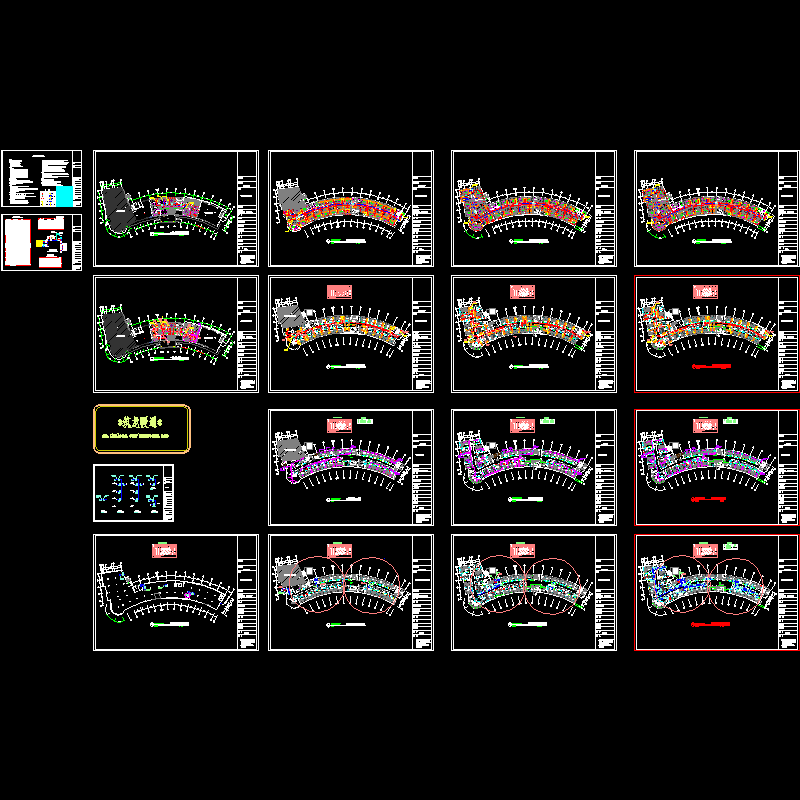

防排烟系统：1.本建筑的走廊虽有自然排烟口，但最远点到自然排烟口的距离大于30米，对超过30米的走廊设置机械排烟系统。4F超过50平米的无窗房间设置机械排烟系统。2.空调系统、防排烟系统与消防控制中心联锁，发生火灾时能切断空调电源，开启防排烟风机....图纸18张。
