6层活动中心地源热泵系统设计CAD施工图纸（机房）
- 地上层数：6层
- 地下层数：1层
- 图纸设计深度：施工图
- 设计年代：近代
- 设计内容：空调,通风,采暖,机房
- 冷热源：水地源热泵
- 空调系统：全水系统
- 项目地址：上海
附件详情
1、项目概要
该项目为上海某活动中心地源热泵系统设计施工图。地上六层，地下一层。
2、地源热泵系统方案
本方案共设计钻孔160口,钻孔直径为130mm，有效深度为100m。通过介质水实现土壤热量转移，将吸/放热后热水/冷水，储存在换热井中，供给热泵系统热量，经热泵系统进行能量提升后，满足活动中心冷热需求。换热末端选择板式换热器。
三层空调风水平面图
五层空调风水平面图
地源热泵、水蓄冷系统原理图
土壤换热器管道平面图
地源热泵机房平剖面图
地下一层空调风水平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
建筑底图.dwg -
空调风水平面图.dwg -

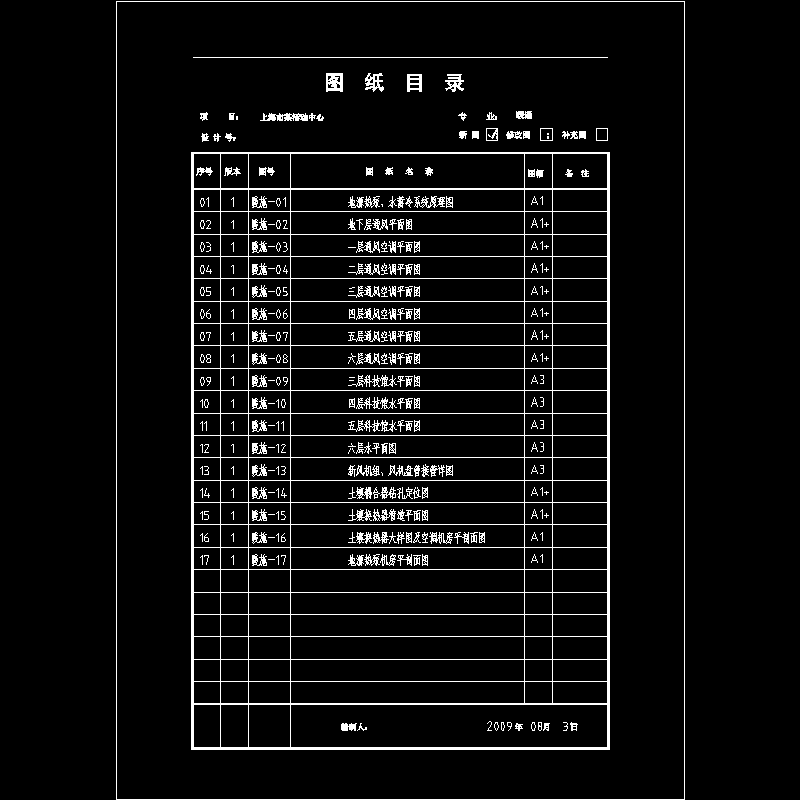

图纸目录.dwg -

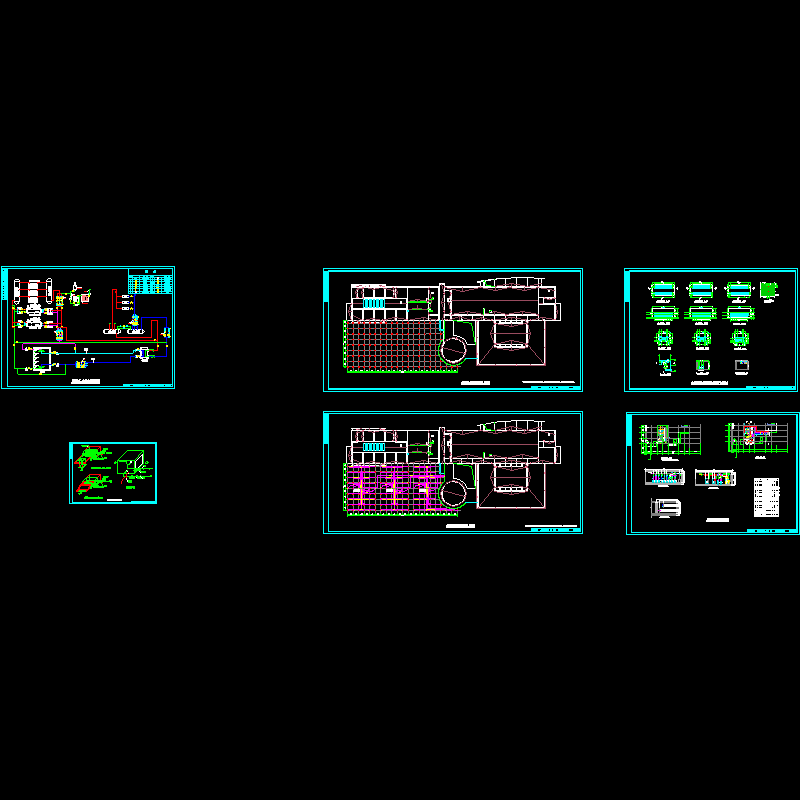

系统及机房详图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：6.02 MB
- 收藏次数：0
-
文件名称：
附件-995957850559599759.rar
