一套渡口吹填设计CAD图纸,共19张

附件详情

这份参考资料为渡口吹填设计图。
图纸说明:
1、本图采用当地理论最低潮面,珠江基准面下1.91米、图中高程、桩号与其余尺寸单位都为米。
2、先按照围堰布置图填筑好围堰,再进行吹填,其中围堰顶高程比吹填高程高出50公分,围堰排水口设置按实际施工情况确定。
3、围堰详图中H根据实际地形确定。
4、吹泥船排泥管线与陆上管线的连接方式可根据现场具体情况选定。
5、对于吹填后实测平均吹填高程不允许低于设计的吹填平均高度。
6、该项目其它未尽事宜,请按照疏浚工程技术规范(JTJ319-99)、规程执行并通知设计单位。
共19张图,

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

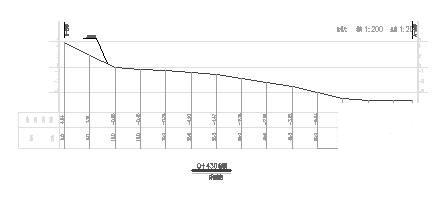

  • 一套渡口吹填设计CAD图纸,共19张 - 1
    第 1 张图
  • 一套渡口吹填设计CAD图纸,共19张 - 2
    第 2 张图
  • 一套渡口吹填设计CAD图纸,共19张 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
