90米跨径连续刚构桥上部结构设计CAD图纸(94张)

桥梁概况:    全桥孔跨布置为4×30 30米,全长726米,主孔为七孔双薄壁墩的连续刚构桥,引桥采用30米箱形简支变连续的梁。   ......   上部结构:    桥梁上部构造为预应力混凝土变截面连续刚构,桥梁全宽32.5米,由左右相连的两个单箱单室截面组成。墩顶箱梁高5米,跨中箱梁高2.5米,腹板厚0.4米~0.6米,底板厚为0.3~0.9米。箱梁顶板厚0.28米,总宽为32.5米,底板宽为2个8.5米,翼缘板悬臂长3.75米。   ......   设计于2003年,共94张CAD设计图。

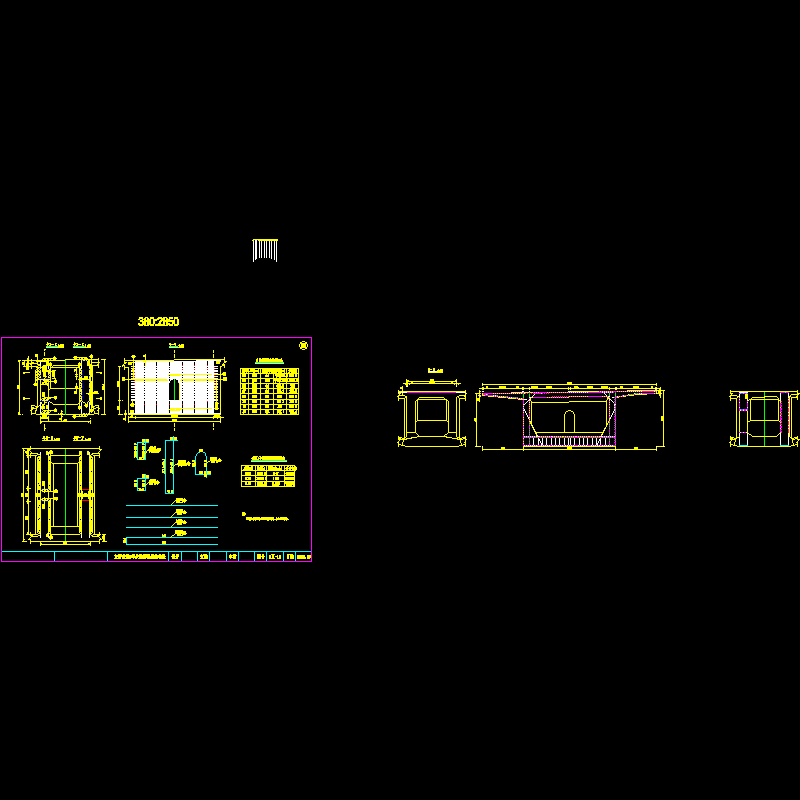

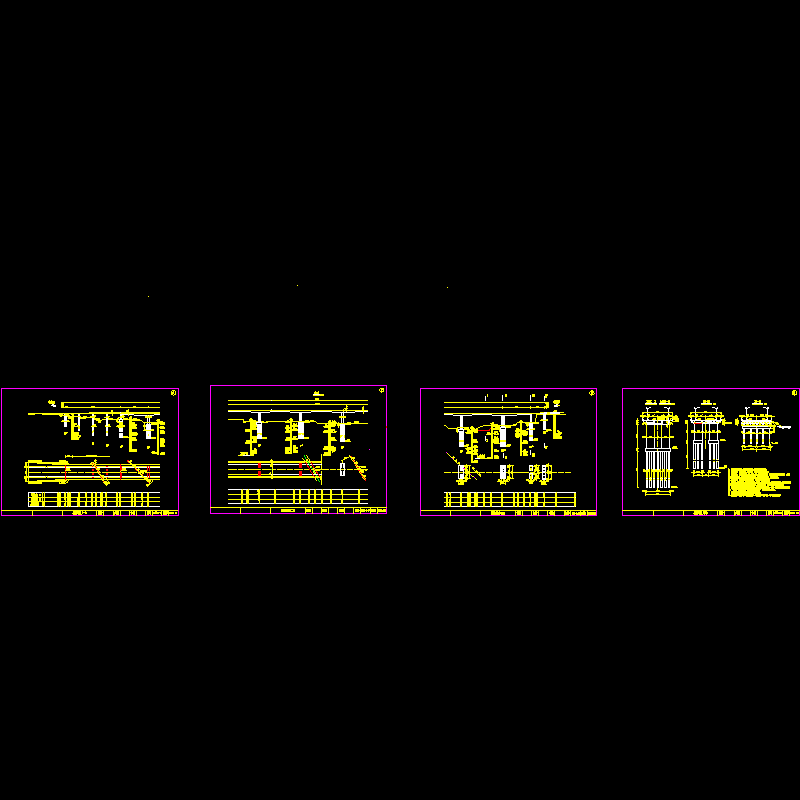

以下是附件的其中一部分截图,共28张,您也可以 搜索 更多您想要的资源
  • 整体布置.dwg
    整体布置.dwg
  • 中跨合龙段劲性钢筋骨架.dwg
    中跨合龙段劲性钢筋骨架.dwg
  • 主桥箱梁0#块底板钢筋布置.dwg
    主桥箱梁0#块底板钢筋布置.dwg
  • 主桥箱梁0#块横隔板钢筋布置.dwg
    主桥箱梁0#块横隔板钢筋布置.dwg
  • 主桥箱梁0#块腹板钢筋布置.dwg
    主桥箱梁0#块腹板钢筋布置.dwg
  • 主桥箱梁0#块顶板钢筋布置.dwg
    主桥箱梁0#块顶板钢筋布置.dwg
  • 主桥箱梁10号块钢筋布置.dwg
    主桥箱梁10号块钢筋布置.dwg
  • 主桥箱梁11号块钢筋布置.dwg
    主桥箱梁11号块钢筋布置.dwg
  • 主桥箱梁12号块钢筋布置.dwg
    主桥箱梁12号块钢筋布置.dwg
  • 主桥箱梁13号块钢筋布置.dwg
    主桥箱梁13号块钢筋布置.dwg
  • 主桥箱梁14号块钢筋布置.dwg
    主桥箱梁14号块钢筋布置.dwg
  • 主桥箱梁15号块钢筋布置.dwg
    主桥箱梁15号块钢筋布置.dwg
  • 主桥箱梁16号块钢筋布置.dwg
    主桥箱梁16号块钢筋布置.dwg
  • 主桥箱梁1号块钢筋布置.dwg
    主桥箱梁1号块钢筋布置.dwg
  • 主桥箱梁2号块钢筋布置.dwg
    主桥箱梁2号块钢筋布置.dwg
  • 主桥箱梁3号块钢筋布置.dwg
    主桥箱梁3号块钢筋布置.dwg
  • 主桥箱梁4号块钢筋布置.dwg
    主桥箱梁4号块钢筋布置.dwg
  • 主桥箱梁5号块钢筋布置.dwg
    主桥箱梁5号块钢筋布置.dwg
  • 主桥箱梁6号块钢筋布置.dwg
    主桥箱梁6号块钢筋布置.dwg
  • 主桥箱梁7号块钢筋布置.dwg
    主桥箱梁7号块钢筋布置.dwg
  • 主桥箱梁8号块钢筋布置.dwg
    主桥箱梁8号块钢筋布置.dwg
  • 主桥箱梁9号块钢筋布置.dwg
    主桥箱梁9号块钢筋布置.dwg
  • 主桥边跨箱梁13-17号块一般构造.dwg
    主桥边跨箱梁13-17号块一般构造.dwg
  • 主桥边跨箱梁13-17号块钢筋构造.dwg
    主桥边跨箱梁13-17号块钢筋构造.dwg
  • 主桥边跨箱梁16、17号块一般构造.dwg
    主桥边跨箱梁16、17号块一般构造.dwg
  • 主桥边跨箱梁16、17号块一般构造2.dwg
    主桥边跨箱梁16、17号块一般构造2.dwg
  • 主桥边跨箱梁16、17号块钢筋布置.dwg
    主桥边跨箱梁16、17号块钢筋布置.dwg
  • 主桥边跨箱梁16、17号块钢筋布置2.dwg
    主桥边跨箱梁16、17号块钢筋布置2.dwg
