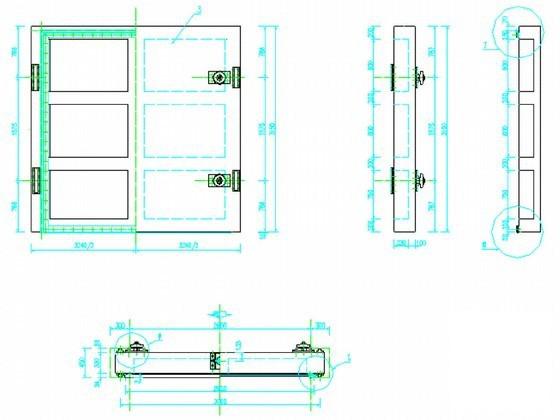

小型防洪闸门金属结构设计节点详图纸

附件详情

1、本闸门金属结构部分按照"水工建筑物金属结构制造、安装与交接验收规程"制造、安装、交接与验收。砼门页部分按照《水工钢筋混凝土结构设计规范》（SL191-2008）的有关规定执行。
2、金属结构的焊缝全部为连续焊，其高度不小于被连接件的最小板厚，焊条牌号T422。
3、水封橡皮压板与门页结构螺栓孔距应配合加工，以减小误差。
4、防锈与防腐：考虑闸门工作环境水质污染较严重，闸门金属结构部分应喷锌0.2mm厚进行防锈与与腐处理。
4张CAD图
