钢筋混凝土衬砌结构盾构区间通用CAD图纸

某钢筋混凝土衬砌结构盾构区间通用图   该资料包含:   钢筋混凝土衬砌结构设计总说明、衬砌圆环构造图、封顶块模板图、邻接块模板图、标准块模板图、环向螺栓(纵向螺栓)、环向螺栓螺母(纵向螺栓螺母)、环向垫圈(纵向垫圈)、预埋件共12张图纸。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

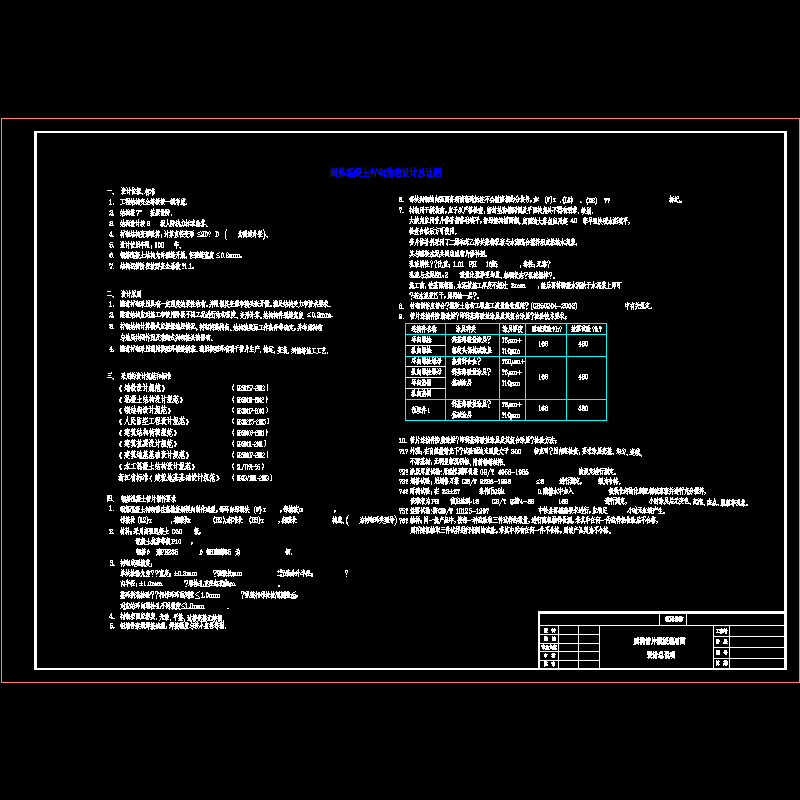

  • 01-说明.dwg
    01-说明.dwg

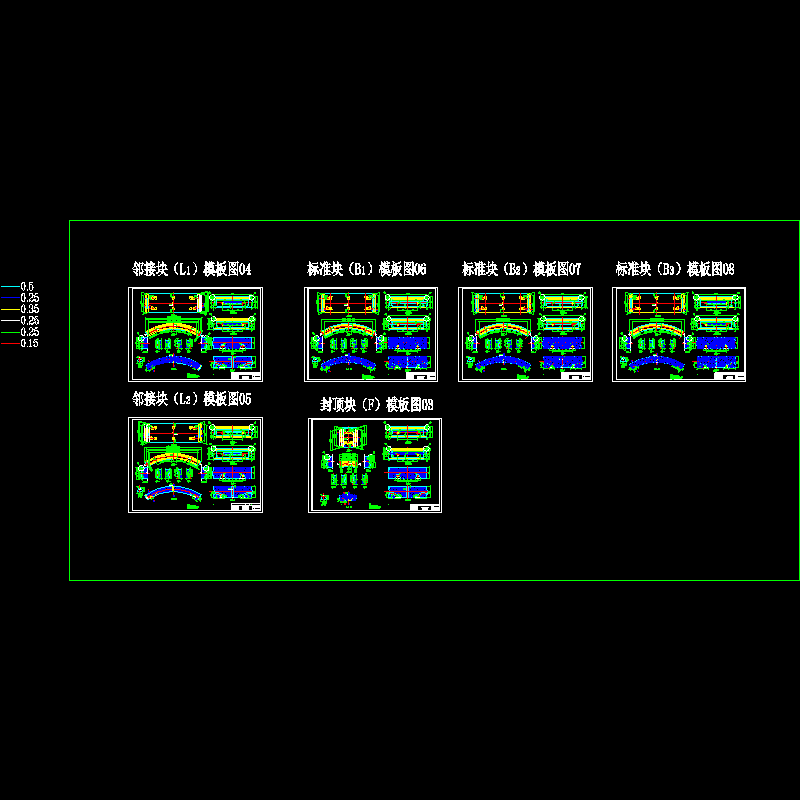

  • 03~08-tz分块.dwg
    03~08-tz分块.dwg

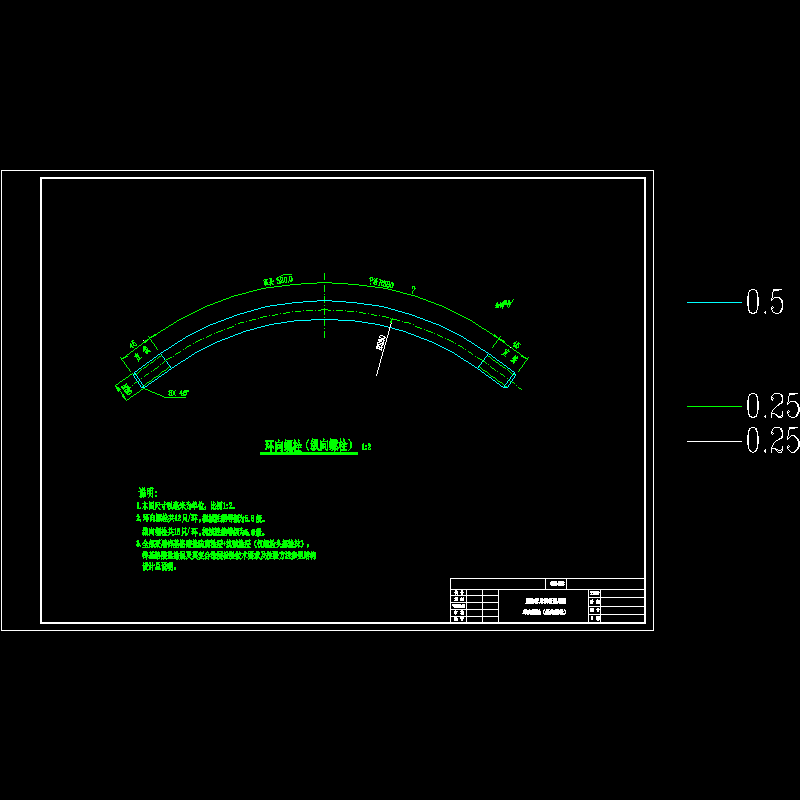

  • 09-螺栓.dwg
    09-螺栓.dwg
  • 10-螺母.dwg
    10-螺母.dwg

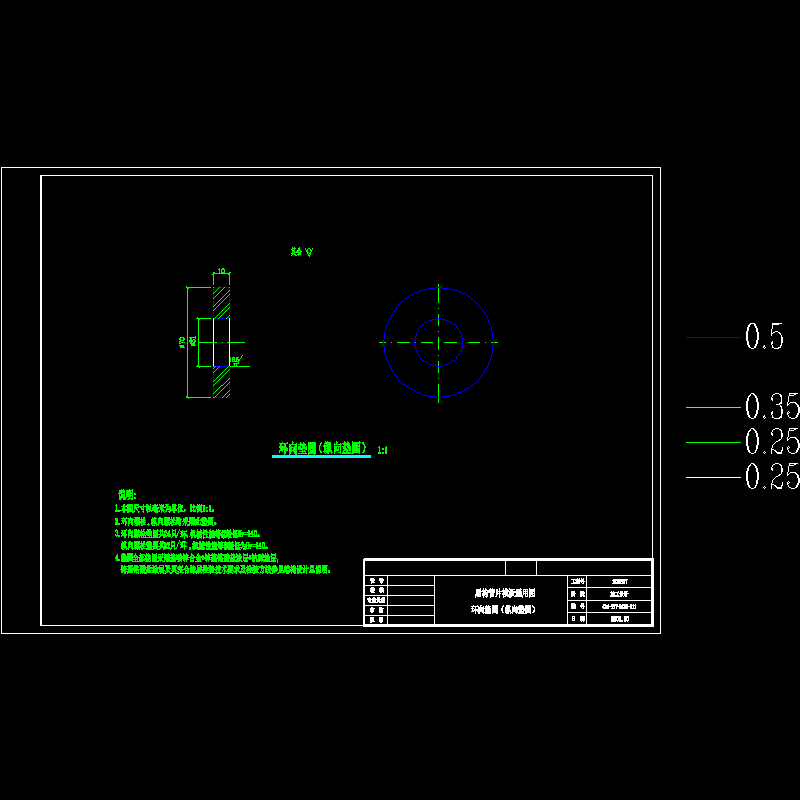

  • 11-垫圈.dwg
    11-垫圈.dwg
  • 12-埋件1.dwg
    12-埋件1.dwg
以上是部分截图,请下载附件后查看完整高清内容
